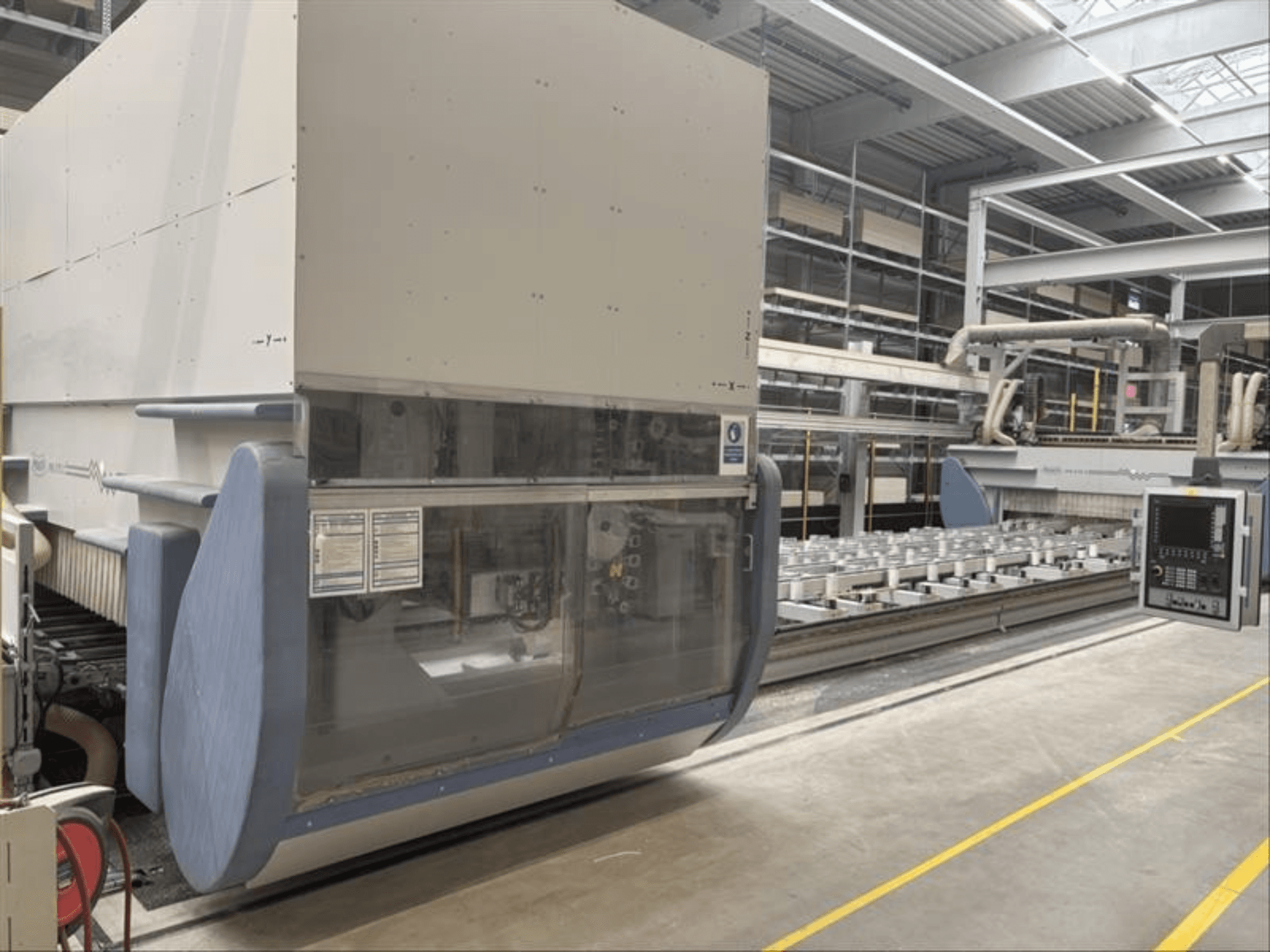

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• CNC upravljanje: Siemens 840D sl / PCU 50 s NCU 730; OP 15 upravljačka ploča s 15" zaslonom na vodilici duž uzdužne osi

• Radno područje / obradiva kocka (s alatom D/D 160 mm):

  • X: 9000 mm (s oba portala)

  • Y: 2700 mm

  • Z: standardna veličina kocke 420 mm

  • Posebno dizajnirano za debljine obratka do 60 mm

  • 5-osna jedinica

• Portal 1:

  • Univerzalna 5-osna glodalica

  • Snaga vretena: 20/26 kW (S1/S6)

  • Brzina: do 24.000 okretaja u minuti, hlađenje vodom

  • Sučelje alata: HSK F63, automatska izmjena alata

  • Moguće rezanje navoja

  • Spremnik lančanog alata: 32 pozicije s rotacijskim hvataljkom; fiksiran na strani operatera

• Portal 2:

  • 2 konzole za montažu jedinica, svaka s 2 teške viševretenske bušilice

  • Zajednička napa

  • 13 vretena za bušenje po jedinici (ukupno 26), pojedinačno se odabiru vertikalno, raspored u obliku slova L

  • 2 nagnuta vretena za bušenje podesiva 0–25° naprijed (1 desno, 1 lijevo), cca. 2,2 kW svako, 2800 o/min

  • Stezna glava za bušilicu: Rego Fix ER 25 M

• Stol stroja:

  • Osnovni okvir s linearnim vodilicom

  • 12 poprečnih nosača stola na linearnim vodilicama za X-pozicioniranje, svaki s NC pogonom i pozicioniranjem

  • Dovod vakuuma integriran u poprečne grede

  • Svaka poprečna greda pojedinačno je nadzirana vakuumom i povezana s upravljačkom jedinicom stroja

• Zahtjev za ugradnju: Udubljenje temelja cca. 300 mm

• Sigurnost na radu:

  • Putna sigurnosna kabina na oba portala

  • Sigurnosni odbojnici i sustav sigurnosne svjetlosne zavjese na strani operatera i straga

Dodatna oprema

• Sustav za dovod obratka: 1 trakasti transporter s 4 trake (svaka širine 40 mm); svaka poprečna greda s NC-upravljanim uređajem za podizanje; hod 110 mm (+10 / -100 mm)

• Vakuumski sustav: Vakuumska pumpa tipa Mink MM 1322, usisni kapacitet 250 m³/h, s međuspremnikom od 500 litara za brzo stvaranje vakuuma

• Rukovanje strugotinom: 2 transportne trake za strugotinu ispod područja obrade (za strugotinu/sitni otpad do 100 x 100 x 100 mm)

• Automatski centralni sustav podmazivanja
