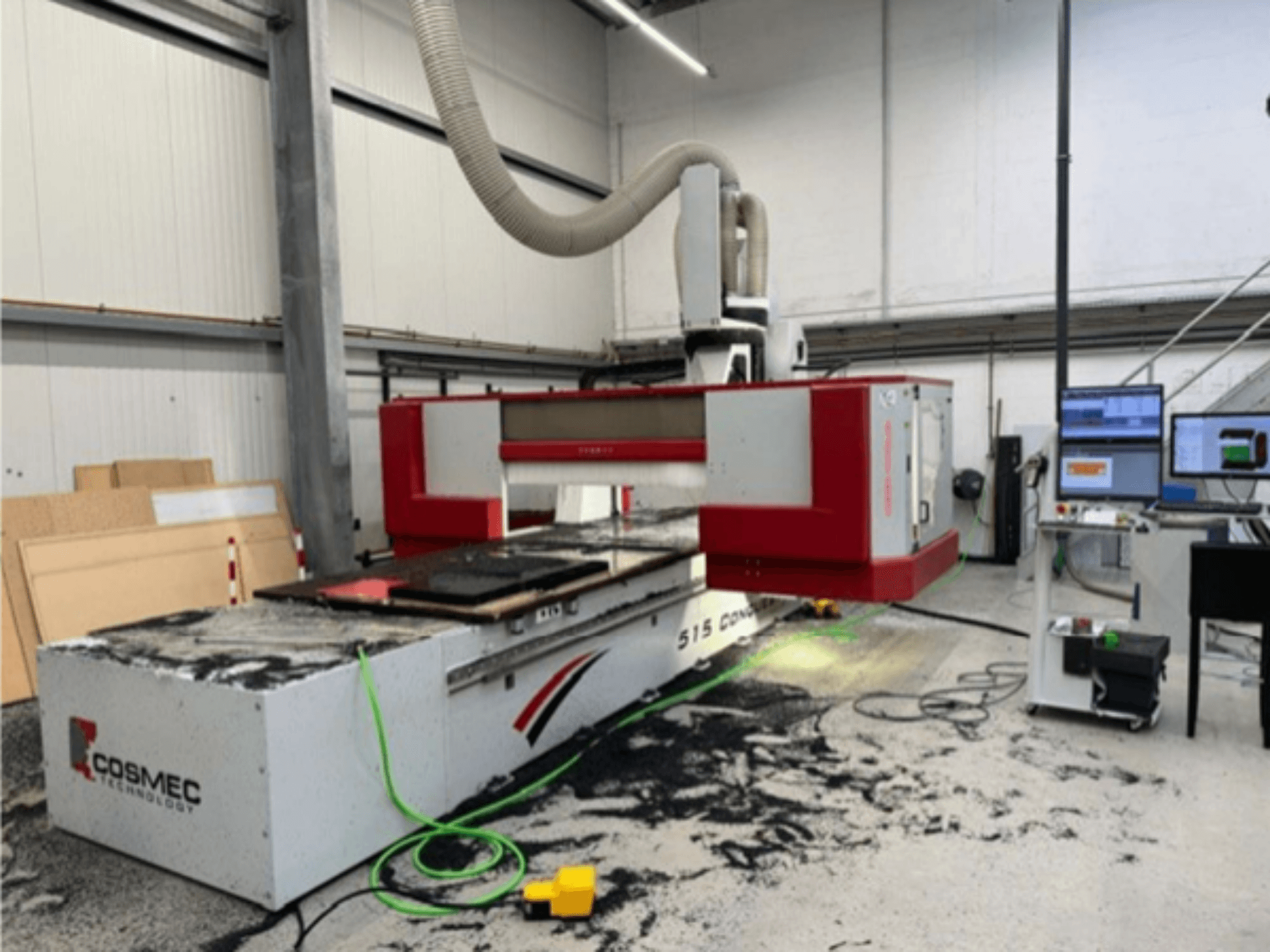

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Primjena: Obrada masivnog drva, materijala na bazi drva i raznih plastika

• Konfiguracija: Fiksni radni stol, dvostrano pogonjeni pomični portal, kontinuirano interpolirajuće 5-osno vreteno za glodanje

• Baza/Portalni dio: Rebrasta zavarena čelična konstrukcija za visoku krutost

• Vodilica i pogoni:

  • X/Y osi: Zupčanik i letva sa servo pogonima

  • Dvostruka motorizacija portala na X: dva sinkronizirana servo motora

  • Z-os: Kuglični vijak sa servo pogonom

  • Linearne vodilice zaštićene od prašine

• Sigurnost: Trodijelne sigurnosne prostirke za utovar u neaktivnom području; djelomično zatvoreno vozilo s Lexan zaštitnim prozorom

• Centralno podmazivanje: Automatsko

• Vakuumski sustav: Za obradu njihalom s konstantnom usisnom snagom u oba radna područja

• Upravljanje: Daljinski upravljač s kabelom za osnovne funkcije; mobilna upravljačka ploča

• Električni uređaj: Razvodni ormar zaštićen od prašine (CE) prema IP55 s klima uređajem

• CNC upravljanje: OSAI otvoreno numeričko upravljanje

• 5-osna viličasta glava Z 700:

  • Servo pogoni bez četkica na B i C osima

  • Maks. brzina rotacije: 750°/2 s

  • Rotacija C-osi: +/- 360°

  • Rotacija B-osi (zakretanje): +/- 110°

• Tehnički podaci:

  • Brzina vektora: 80 m/min

  • Maks. visina obratka: 500 mm

  • Površina obrade: 4210 x 1605 mm (povećana radna površina)

• Komunalne usluge/zahtjevi:

  • Dovod komprimiranog zraka: 7 bara

  • Kapacitet usisavanja: min. 2200 m3/h; brzina usisavanja min. 28 m/s

  • Usisni priključak: Ø 160 mm

• Radni stol (dizajn tvrtke Comec):

  • Mrežasti stol od fenolne smole, mreža 50 x 50 mm

  • Kompatibilno s Cosmec sustavom za usisavanje i šablonama

  • Podijeljeno u dva radna područja

  • Navojne rupe za mehaničko pričvršćivanje; 3 uvlačiva graničnika

• Glavno vreteno:

  • 5-osni, hlađen tekućinom, HSK 63 F

  • keramički ležajevi; rotacija u smjeru desne/lijeve strane

• Napa: NC-kontrolirana, podesiva po visini

• Mjenjači alata: 2 integrirana mjenjača alata s 12 stanica za HSK 63 F

  • Maks. promjer alata 150 mm (ako je susjedna stanica slobodna)

  • Maks. alat Ø 120 mm (ako je susjedna stanica zauzeta)

  • Maks. težina alata + držača: 40 kg

• Mjerenje alata: Automatska stanica za mjerenje duljine alata

Dodatna oprema

• Vakuumska pumpa: 250/300 m³/h (50/60 Hz), 5,5 kW

• Softver: Najnovija verzija softvera za 5-osnu simultanu obradu (putem ugovora o održavanju)
