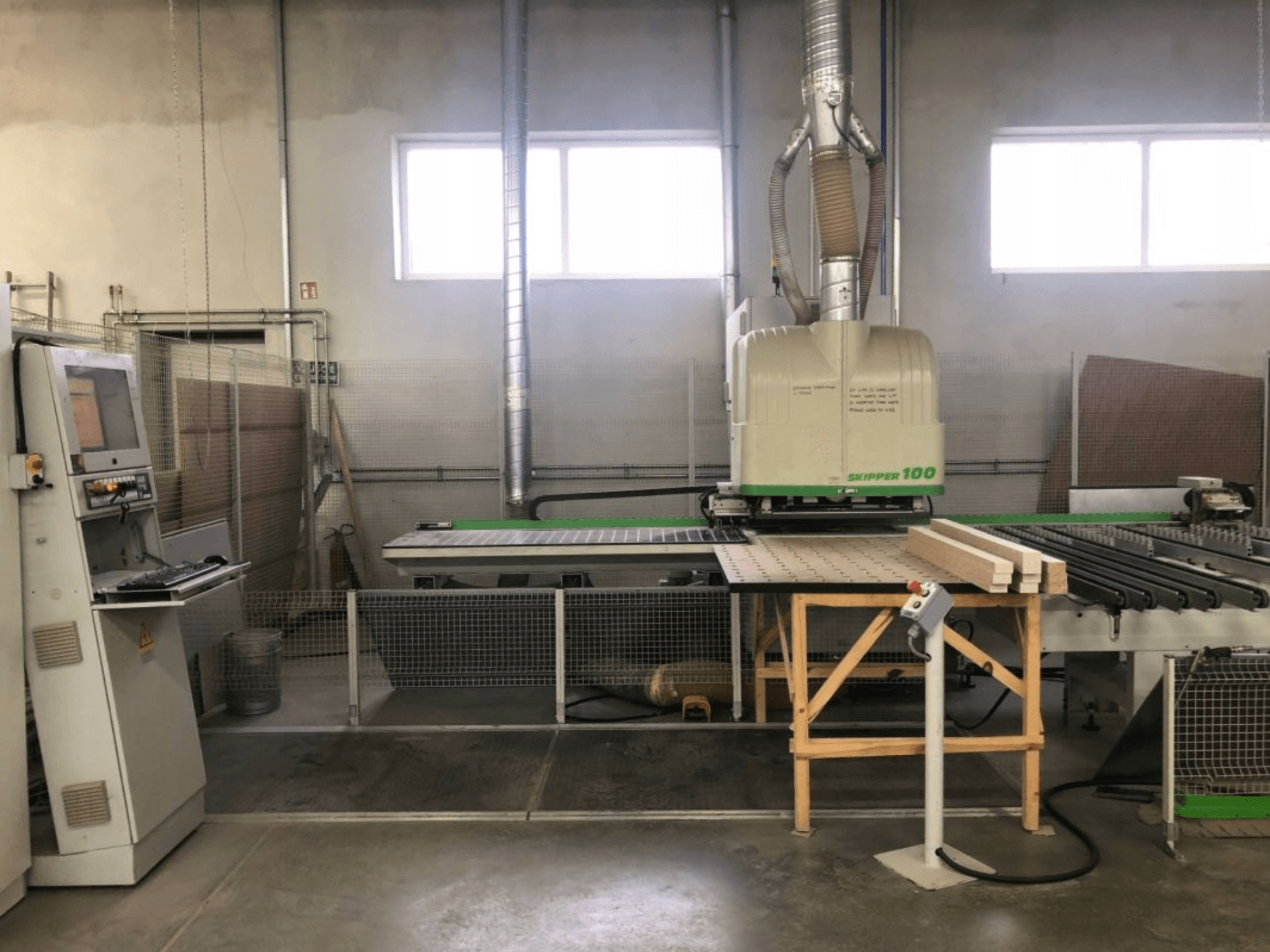

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Kapacitet obratka

  • Duljina: 90 – 3000 mm

  • Širina: 70 – 1000 mm

  • Debljina: 8 – 60 mm

• Radni rasponi

  • X-os

    • Vertikalno bušenje: 0 – 3000 mm

    • Horizontalno bušenje (X i Y): 0 – 3000 mm

    • Kontinuirano glodanje: 0 – 2500 mm

    • Djelomično glodanje: 0 – 3000 mm

    • Kontinuirano urezivanje pilom (smjer X): 0 – 2500 mm

    • Djelomično urezivanje pilom (smjer X): 0 – 3000 mm

  • Y-os

    • Vertikalno bušenje: 0 – 1000 mm

    • Vertikalno bušenje s 32 mm sustavom: 32 – 1000 mm

    • Horizontalno bušenje u X: 0 – 1000 mm

    • Horizontalno bušenje u Y: 90 – 1000 mm

    • Glodanje: 0 – 950 mm

    • Urezivanje utora pilom (smjer X): 112 – 1000 mm

  • Z-os

    • Debljina materijala: 0 – 60 mm

• Konfiguracija i značajke stroja

  • 78 neovisnih vretena za bušenje u dvije zrcalno postavljene obradne jedinice:

    • 39 vretena u gornjoj jedinici

    • 39 vretena u donjoj jedinici

  • Po obradnoj jedinici:

    • 29 vertikalnih vretena za bušenje (19 duž X, 10 duž Y, razmak od 32 mm)

    • 8 horizontalnih vretena za bušenje duž X osi (4 s dvostrukim izlazom)

    • 2 neovisna horizontalna vretena za bušenje u X

    • 2 neovisna horizontalna vretena za bušenje u Y

    • Elektrovreteno HSK od 3,5 kW, 6.000 – 18.000 okretaja u minuti

  • Gornji i donji radni (tlačni) stolovi

  • Gornje i donje obradne jedinice

  • Elektronička kontrola debljine

  • Centralno automatsko podmazivanje

  • CNC upravljanje putem računala (Windows XP 600 sa Soft CN-om)

  • Sigurnosni sustav

Dodatna oprema

• Stol za utovar valjka

• Desni trakasti istovarni transporter
