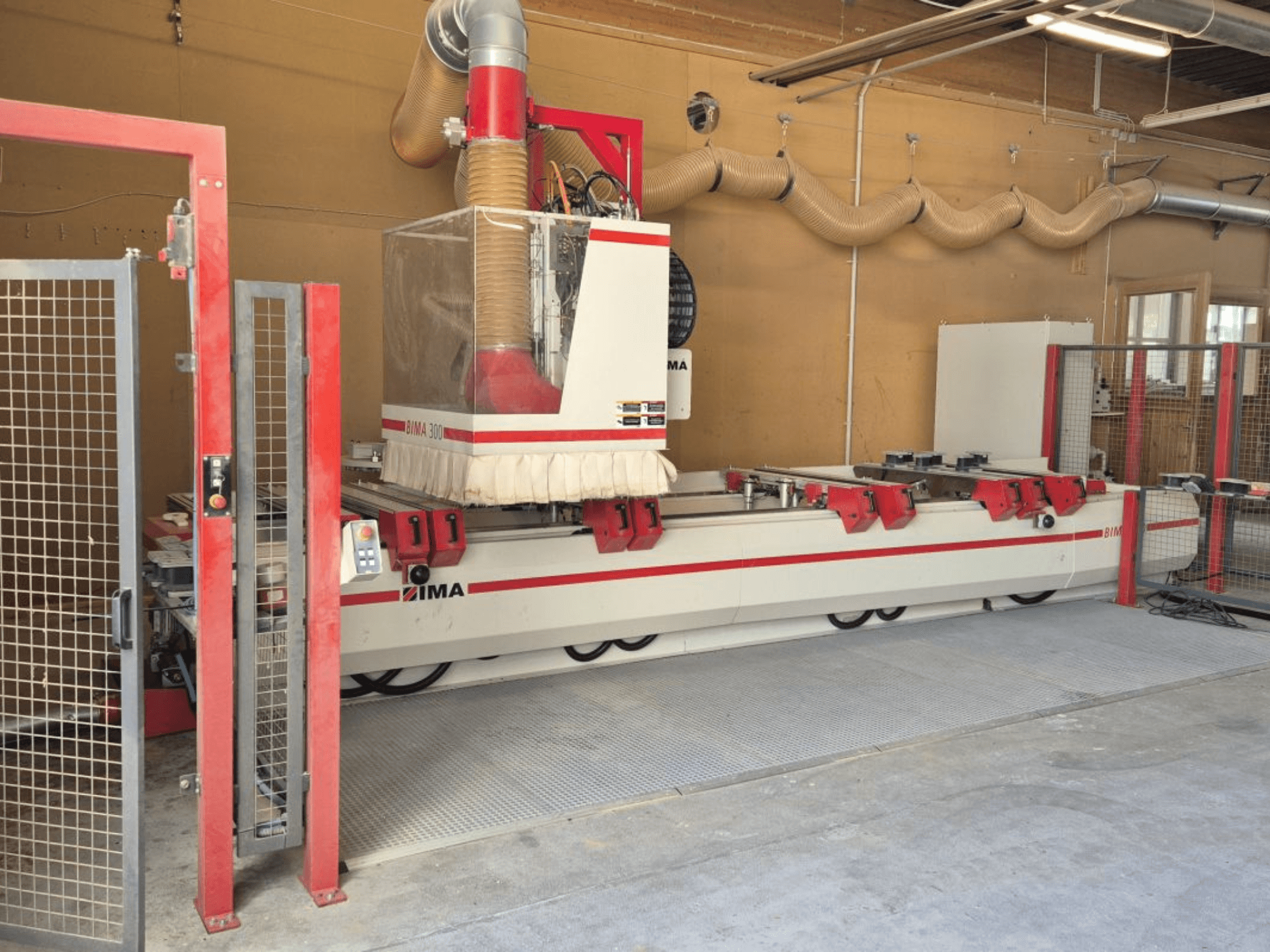

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Radni raspon

• Y (glavno vreteno + alat Ø20 mm): 1400 mm

• Y (jedinica za bušenje, sve vertikalne bušilice): 890 mm

• Obrada na jednoj stanici: X = 2 × 2550 mm; središnji razmak X = 200 mm

• Obrada indeksnim stolom: X = 2 × 2250 mm; slobodni prostor u sredini = 800 mm

Časopis za alate

• Automatski mjenjač alata/adaptera, tip revolvera, 18 utora

• Montiran na nosač, kreće se u X-smjeru

Vođenje i podmazivanje

• Prednapregnute, površinski kaljene precizne valjkaste vodilice na svim osima

• Ručno centralno podmazivanje za linearne vodilice glavne osi i kuglični vijak Z-osi

Vakuum/fiksator i stol

• 1 vakuumska pumpa, 90 m³/h

• Konzolni stol s 2 fiksna desna i 2 fiksna lijeva graničnika obratka (smjer X) za kretanje u osi Y

• 10 potpornih krakova, beskonačno podesivi u X-u, svaki sa stražnjim graničnikom

• Sva zaustavljanja kontrolirana programom

• Vakuumske ploče s patentiranim 2-kružnim sustavom stezanja (bez crijeva)

• 8 glatkih potpornih šina, automatski se spuštaju

• 2 gumba u obliku gljive za stezanje/otpuštanje

Vreteno i obradne jedinice

• Glavno vreteno: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, prema DIN 69893); 0–24 000 o/min, programabilno

• Centralno integrirana CNC os: rotacija od 360° za adaptere, podrška zakretnog momenta na glavnom vretenu, pneumatsko sučelje

• Bušenje/urezivanje: Vertikalna bušilica l14 sa 6 horizontalnih vretena; horizontalne jedinice svaka s 2 izlaza

• Priložena jedinica za utornu pilu, okretna 0°/90°

Upravljanje i softver

• ICOS CNC upravljanje: PC-bazirano, Windows UI, upravljanje putanjom svih servo osi, obrada popisa poslova/naloga, sigurnosna kopija i oporavak IMA na dva tvrda diska, UPS

• IMAWOP softver: Programiranje dijaloga, 3D prikaz i osnovna simulacija obratka, vakuumske čašice, nosači, alati i adapteri

Dodatna oprema

• Dodatna 2. vakuumska pumpa, 90 m³/h

• Dodatni središnji red graničnika za centriranje obradaka

• Transportna traka za strugotine
