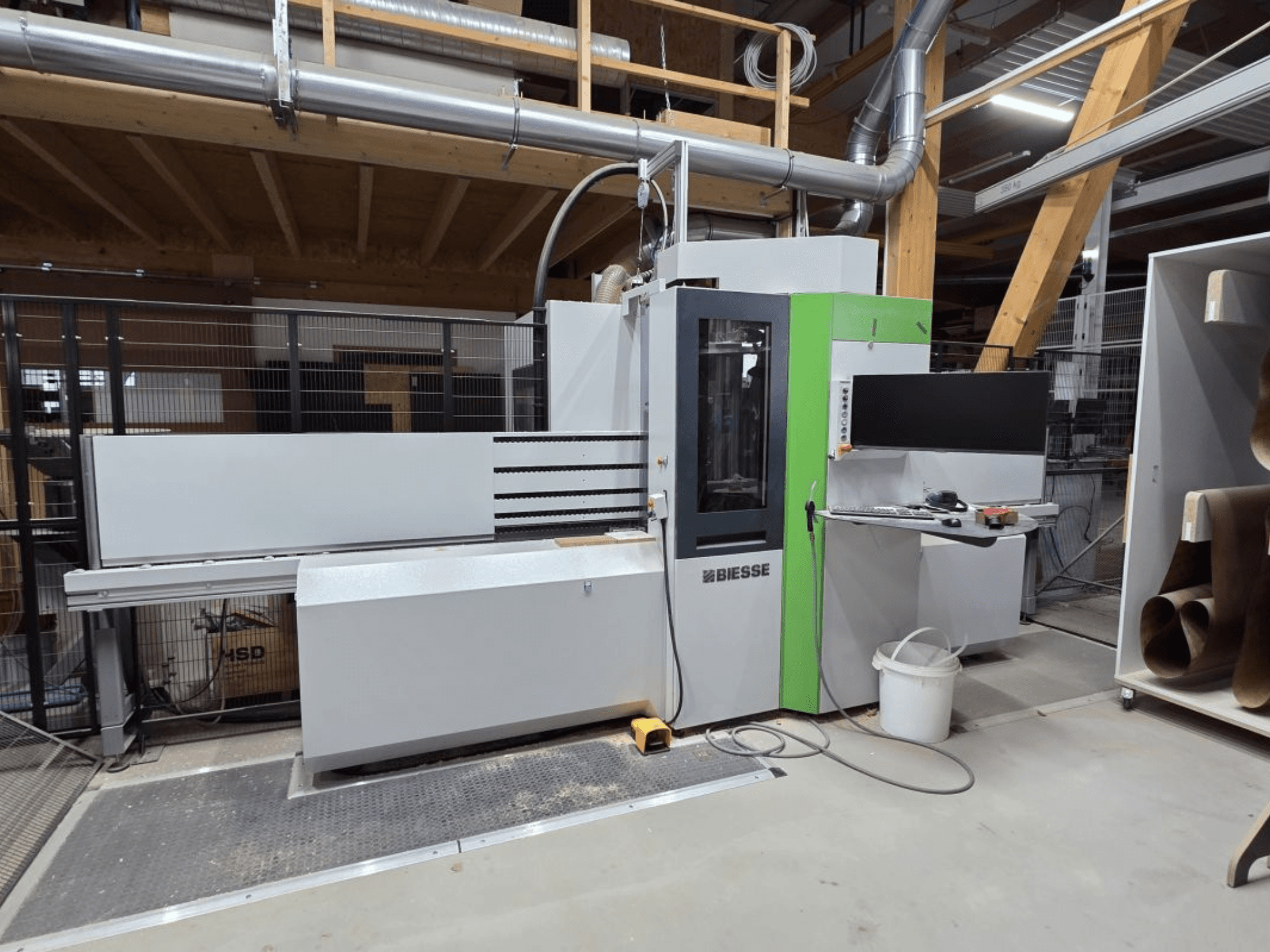

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Rabljeni vertikalni CNC obradni centar

Marka: Biesse

Tip: Brema EKO 2.2

Godina proizvodnje: 2022

Tehnički podaci

Radno područje

X = 3.200 mm

Y = 1.250 mm

Dimenzije obratka

Duljina (X): 200-3200 mm

Širina (Y): 35-1250 mm

Debljina (Z): 8-60 mm

Maksimalna težina obratka: 50 kg

Referentni sustav obratka

Obradak se prethodno pozicionira u uzdužnom smjeru (X-os) u području utovara na lijevoj strani stroja pomoću fiksnog referentnog graničnika montiranog na stolu stroja.

Jedinica za pozicioniranje obratka

Pozicioniranje obratka u X-osi vrši se pomoću dva stezna hvataljka, koja sigurno drže obratak tijekom procesa obrade. Kretanje se vrši pomoću dva neovisno pogonjena servo motora.

Površina za podupiranje obratka

Površina za oslanjanje obratka, na kojoj se nalaze obradne jedinice, sastoji se od niza gumom obloženih valjaka koji uspostavljaju referencu obratka u Z-osi.

Na suprotnoj strani obradnih jedinica, sustav pritiska osigurava optimalno držanje obratka tijekom cijelog procesa obrade.

Transformator i električni priključak za napone napajanja od 380-415 V (±10%), 50/60 Hz

Klima uređaj za električni razvodni ormar

bSolidan sustav upravljanja

HP komplet za brzo kretanje hvataljki za stezanje obratka

Kombinirani sustav, koji se sastoji od servo motora i preciznih planetarnih mjenjača, omogućuje brzine pozicioniranja do 110 m/min s brzim rampama ubrzanja.

Nožna pedala za otvaranje/zatvaranje steznih hvataljki

BH28 Glava za bušenje s pojedinačno odabirljivim vretenima

- 17 vertikalnih vretena (7 na X-osi, 10 na Y-osi)

- 5 horizontalnih vretena (3 na X-osi, 2 na Y-osi)

- 1 jedinica za urezivanje utora s fiksnim smjerom rezanja u X-osi

Elektrovreteno od 11 kW s HSK-F sučeljem alata i momentom C-osi

- 11 kW, 24.000 okretaja u minuti (S1 kontinuirani rad)

- 6.000-24.000 okretaja u minuti, programabilno putem NC-a

Kutna pila HSK-F63

- Maksimalna brzina: 8.400 o/min

Jedinica za bušenje i glodanje gornjih i donjih rubova / Jedinica za bušenje i glodanje krajeva

- Maksimalna brzina: 9.000 o/min

- Držač alata za čahuru ER20

Izmjenjivač alata s 8 pozicija - spremnik alata diskastog tipa

Komplet "Osjetljive površine" za transport obradaka

Laserski uređaj za ručno čitanje QR koda

SOPHIA - IoT veza

Jedinica za umetanje tipli za tiple Ø8 × 40 mm s ubrizgavanjem ljepila

Barcode2HOPS s varijablama

Nadogradnja više postova

Razdjelnik POST elemenata

NC-HOPS 7.0

Bilješka:

Tehnički podaci i opisi su kopije potvrde narudžbe u to vrijeme. Informacije su samo u informativne svrhe i nisu obvezujuće.
