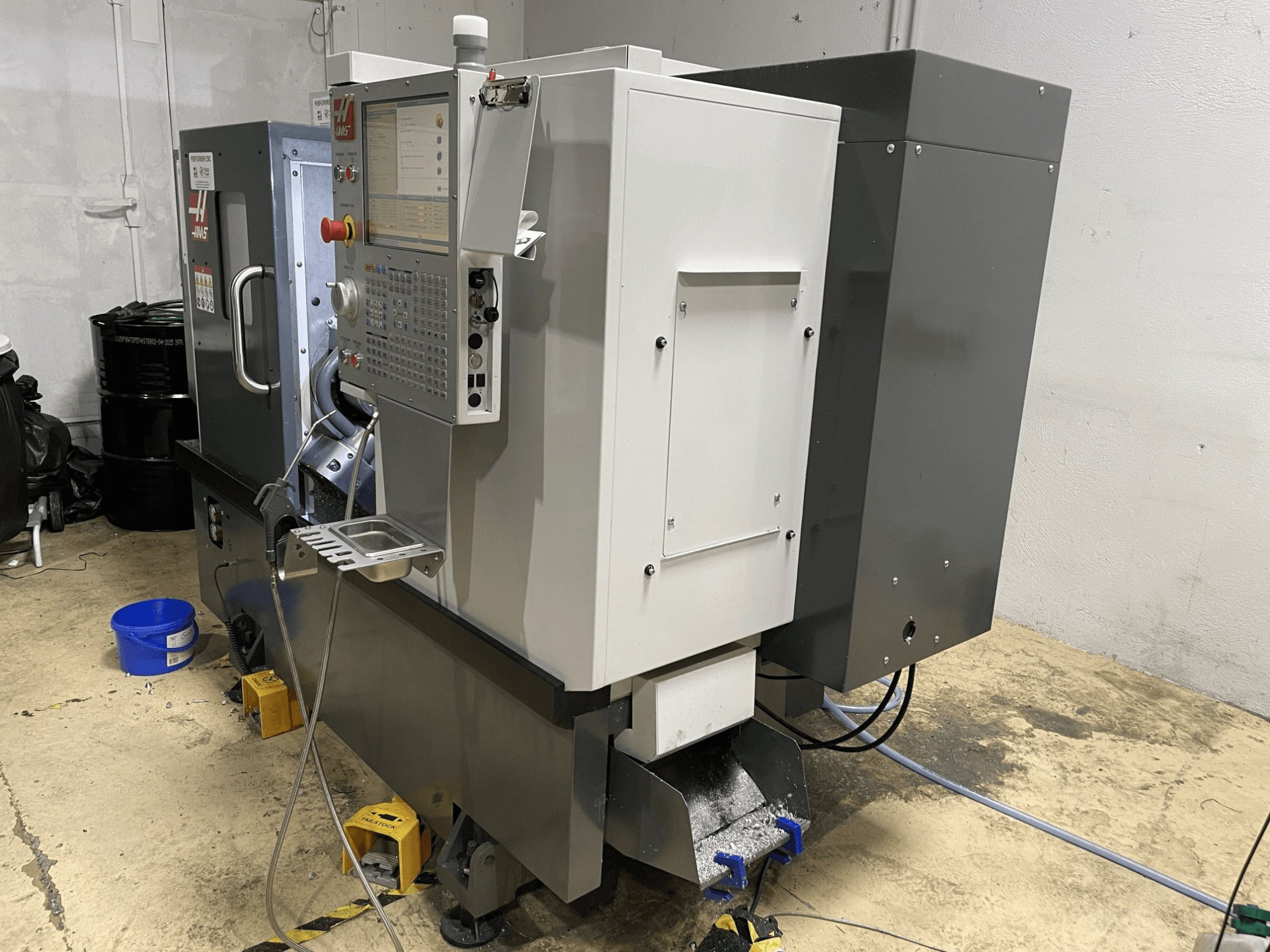

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Kapaciteti

• Veličina stezne glave: 210 mm

• Maks. zamah dijela: 419 mm

• Maks. promjer rezanja (BOT ili VDI revolver): 305 mm

• Maksimalna duljina rezanja: 406 mm

• Kapacitet šipke: 64 mm

Brzine posmaka (brzo)

• X-os: 12,0 m/min

• Y-os: 12,0 m/min

• Z-os: 30,5 m/min

Osni motori (maksimalni potisak)

• X-os: 10.676 N

• Y-os: 10.231 N

• Z-os: 16.458 N

Vreteno

• Vrh vretena: A2-6

• Provrt vretena: 88,9 mm

• Maks. okretni moment vretena: 203 Nm pri 500 okretaja u minuti

Glavno vreteno C-os

• Snaga C-osi: 3,7 kW

• Maksimalna brzina: 60 o/min

• Točnost pozicioniranja: ±0,02°

• Sila stezanja kočnice: 4448 N

• Promjer kočnice: 366 mm

• Moment držanja kočnice: 190 Nm

• Upravljanje: Interpolirano kretanje i pozicioniranje

Kupola i alati

• Kupola: hibridna s 12 postaja (6 VDI / 6 BOT)

• Konus alata: VDI40

• Rotirajući/pokretni alati: Da, maksimalna brzina 4000 o/min

• Stražnji razmak bušilice: 19,1 mm

• Stanice za alate: 12

Kontravršilica

• Tip: Hidraulični kontravršilac

• Hod pinole: 95 mm

• Ručno pozicioniranje tijela: 508 mm

• Raspon potiska: 623–5027 N

Rashladna tekućina i zrak

• Kapacitet rashladne tekućine: 114 L

• Potreban zrak: 113 L/min pri 6,9 bara

Električni

• Ulazni AC napon (3-fazni visoki): 440 VAC

• Amperaže pri punom opterećenju (3-fazni visoki): 20 A

• Amperaže pri punom opterećenju (3-fazni niski): 40 A

Bilješke o konfiguraciji

• C-os: Da

• Y-os: Da

• Pogonjeni alati: Da

• Protuvreteno: Ne
