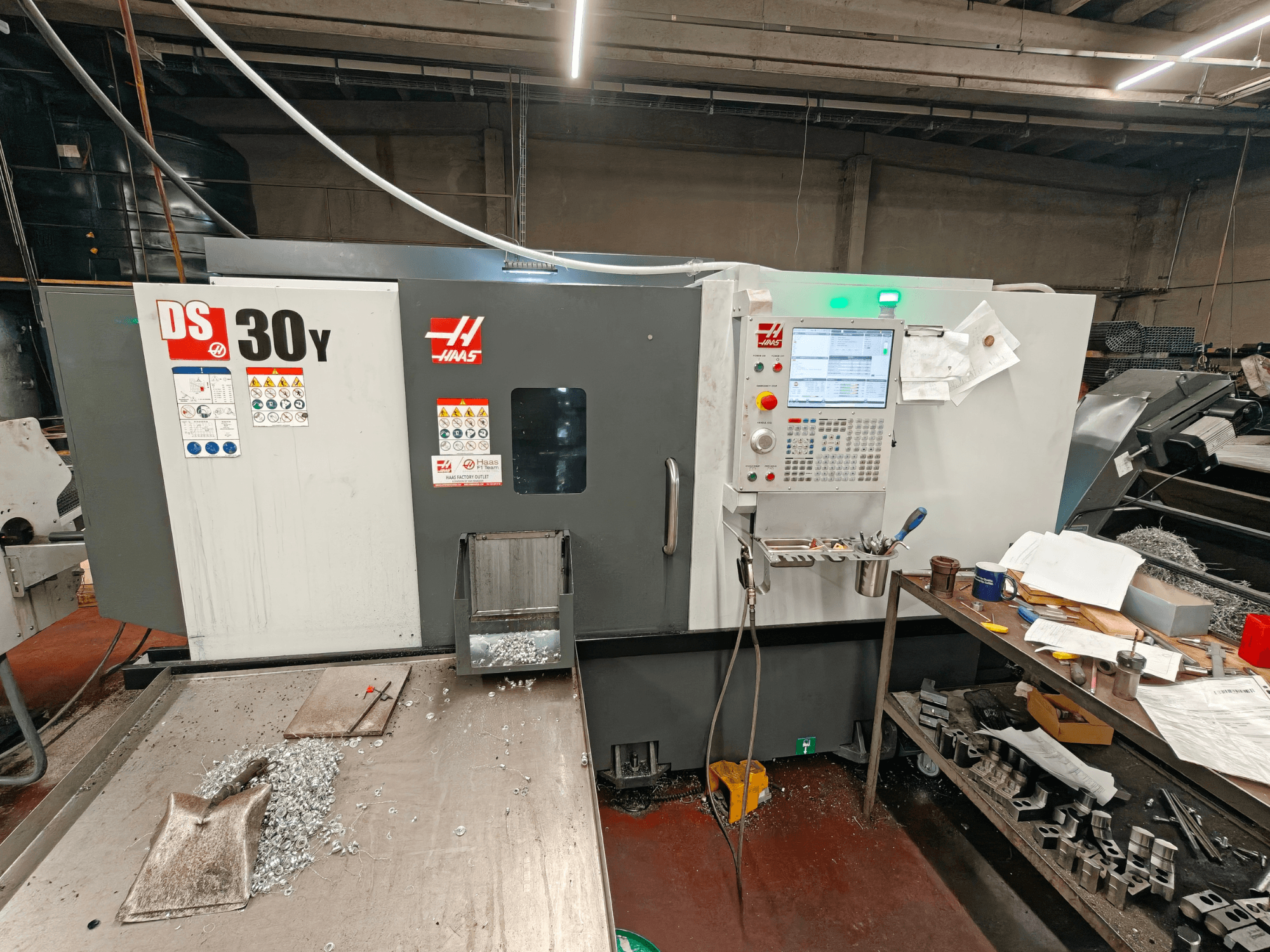

Ovaj 4-osni horizontalni tokarski stroj HAAS DS30Y proizveden je 2023. godine. Ima maksimalni zamah obratka od 533 mm i maksimalni promjer rezanja od 349 mm. Stroj je opremljen robusnom kupolom koja prima 12 alata i nudi maksimalnu duljinu rezanja od 826 mm. Ako tražite visokokvalitetne mogućnosti tokarenja, razmislite o stroju HAAS DS30Y koji imamo na prodaju. Kontaktirajte nas za više detalja o ovom stroju.
Pregled
- brand: HAAS
- godina: 2023.
- MODEL: DS30Y
- radni sati: 1775
- namjena: Tokarenje
- Lokacija: Belgija
- vrsta stroja: Stroj za horizontalno tokarenje
Tehničke informacije - HAAS DS30Y
Pokret
- Broj osi: 4
- Putovanje osi X: 239 mm
- Putovanje osi Y: 102 mm
- Putovanje osi Z: 584 mm
Tehničke specifikacije
- Suprotno vreteno: Da
- Pogonjeni alati: Da
- Snaga vretena: 22.4 kW
- Brzina vretena: 4500 RPM
Dodatne informacije
Kapaciteti (SAE / metrički)
Veličina stezne glave: 254 mm
Maks. zamah dijela: 533 mm
Maks. promjer rezanja (s revolverom BMT65): 349 mm
Maksimalna duljina rezanja (variira ovisno o stezaču): 826 mm
Kapacitet šipke: 76 mm
Između središta: 826 mm
Brzine posmaka (SAE / metričke)
Brzi pomicači na X: 472 ipm (12,0 m/min)
Brzi okretaji na osi Y: 472 ipm (12,0 m/min)
Brzi pomicači na Z: 945 ipm (24,0 m/min)
Osni motori (SAE / metrički)
Maks. potisak X: 4100 lbf (18.238 N)
Maks. potisak Y: 2300 lbf (10.231 N)
Maks. potisak Z: 5100 lbf (22.686 N)
Glavno vreteno (SAE / metrički)
Vrh vretena: A2-6
Pogonski sustav: Izravna brzina, remenski pogon
Maks. okretni moment: 275,0 ft-lbf pri 500 o/min (373,0 Nm pri 500 o/min)
Provrt izvlačive cijevi: ø 76 mm
Provrt vretena: ø 88,9 mm
Glavna os vretena C (SAE / metrički)
Maksimalna brzina: 60 o/min
Maks. snaga: 5,0 KS (3,7 kW)
Pozicioniranje (±): 0,01°
Promjer kočnice: 353 mm
Moment držanja kočnice: 339 Nm (250 ft-lbf)
Vrsta upravljanja: Interpolirano kretanje i pozicioniranje
Sekundarno vreteno (SAE / metrički)
Veličina stezne glave: 8,3 in (210 mm)
Vrh vretena: A2-5
Pogonski sustav: Izravna brzina, remenski pogon
Maks. snaga: 15,0 KS (11,2 kW)
Maksimalna brzina: 4000 o/min
Maks. okretni moment: 100,0 ft-lbf pri 870 o/min (135,6 Nm pri 870 o/min)
Provrt vretena ø (neprolazni): 20,7 mm
Sekundarno vreteno C osi (SAE / metrički)
Maks. snaga: 5,0 KS (3,7 kW)
Maksimalna brzina: 60 o/min
Pozicioniranje (±): 0,01°
Promjer kočnice: 8,5 in (216 mm)
Moment držanja kočnice: 190 Nm (140 ft-lbf)
Vrsta upravljanja: Interpolirano kretanje i pozicioniranje
Pozicioniranje sekundarnog vretena (M119) (SAE / metrički)
Pozicioniranje (±): 0,02°
Promjer kočnice: 8,5 in (216 mm)
Vrsta upravljanja: Samo pozicioniranje
Kupola (SAE / metrički)
Broj alata: 12 stanica
Alati za vanjski i unutarnji promjer: Bilo koja kombinacija (razlikuje se ovisno o revolveru)
Stražnji razmak bušilice (od stražnjeg dijela kupole): 102,0 mm
Alati za obradu unatrag (SAE / metrički)
Maksimalna brzina: 4000 o/min
Prijenosni omjer pogona: 1:1
Alat: BMT65
Općenito (SAE / metrički)
Kapacitet rashladne tekućine: 208 l
Zahtjevi za zrak (SAE / metrički)
Potreban zrak: 4 scfm @ 100 psi (113 L/min @ 6,9 bara)
Ugrađeno crijevo za zrak: 3/8 inča
Spojnica (zrak): 3/8 inča
Minimalni tlak zraka: 80 psi (5,5 bara)
Električne specifikacije (SAE / metričke)
Pogonski sustav: Izravna brzina, remenski pogon
Snaga vretena: 30,0 KS (22,4 kW)
Ulazni AC napon (3 faze) - Niski: 220 VAC; Struja pri punom opterećenju (niska): 70 A
Ulazni AC napon (3 faze) - Visoki*: 440 VAC; Struja pri punom opterećenju (Visoki*): 35 A
Dimenzije - Dostava (SAE / metričke)
Domaća paleta: 434 cm x 229 cm x 249 cm
Izvozna paleta: 434 cm x 229 cm x 249 cm
Dodatna oprema
Uvlakač šipki
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
