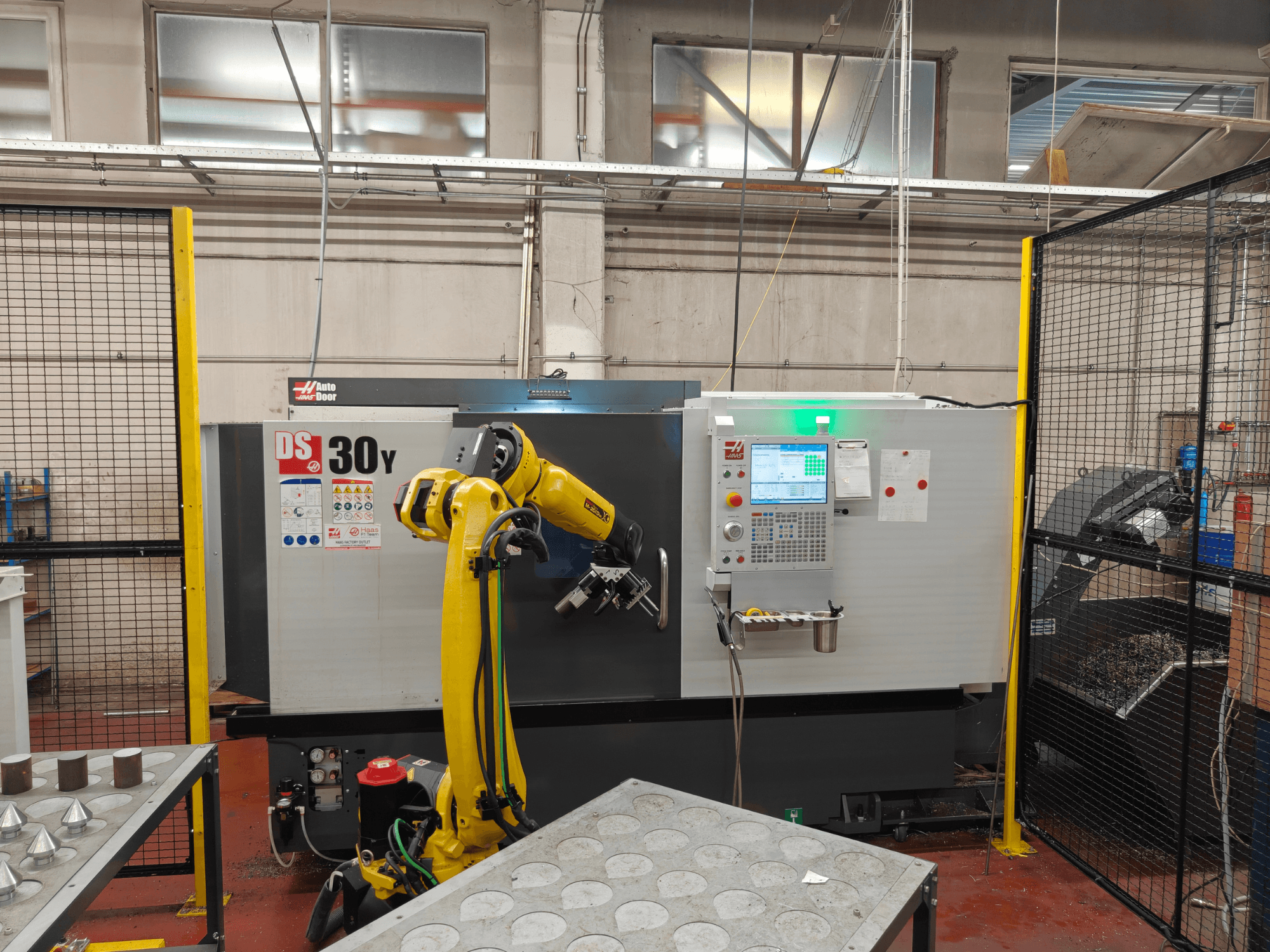

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapaciteti:

• Veličina stezne glave (glavne): 254 mm

• Maks. zamah dijela: 533 mm

• Maks. promjer rezanja (s revolverom BMT65): 349 mm

• Maks. duljina rezanja (variira ovisno o stezaču): 826 mm

• Kapacitet šipke: 76 mm

• Između središta: 32,5 in / 826 mm

Brzine pomicanja (brzi hodovi):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Osni motori (maksimalni potisak):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Glavno vreteno:

• Vrh vretena: A2-6

• Pogonski sustav: Izravna brzina, remenski pogon

• Maks. okretni moment: 275 ft-lbf pri 500 o/min / 373 Nm pri 500 o/min

• Provrt izvlačive cijevi: 76 mm

• Provrt vretena: 88,9 mm

Glavna os vretena C:

• Maksimalna brzina: 60 okretaja u minuti

• Maks. snaga: 5,0 KS / 3,7 kW

• Pozicioniranje (±): 0,01°

• Promjer kočnice: 13,9 in / 353 mm

• Moment držanja kočnice: 250 ft-lbf / 339 Nm

• Vrsta upravljanja: Interpolirano kretanje i pozicioniranje

Sekundarno vreteno:

• Veličina stezne glave: 8,3 in / 210 mm

• Vrh vretena: A2-5

• Pogonski sustav: Izravna brzina, remenski pogon

• Maks. snaga: 15,0 KS / 11,2 kW

• Maksimalna brzina: 4000 o/min

• Maks. okretni moment: 100 ft-lbf pri 870 o/min / 135,6 Nm pri 870 o/min

• Provrt vretena ø (neprolazni): 20,7 mm

Sekundarno vreteno C os:

• Maks. snaga: 5,0 KS / 3,7 kW

• Maksimalna brzina: 60 o/min

• Pozicioniranje (±): 0,01°

• Promjer kočnice: 8,5 in / 216 mm

• Moment držanja kočnice: 140 ft-lbf / 190 Nm

• Vrsta upravljanja: Interpolirano kretanje i pozicioniranje

Pozicioniranje sekundarnog vretena (M119):

• Pozicioniranje (±): 0,02°

• Promjer kočnice: 8,5 in / 216 mm

• Vrsta upravljanja: Samo pozicioniranje

Kupola:

• Broj alata: 12 stanica

• Alati za vanjski i unutarnji promjer: Bilo koja kombinacija (razlikuje se ovisno o revolveru)

• Stražnji razmak bušaće šipke (od stražnje strane kupole): 102,0 mm

Alati uživo:

• Maksimalna brzina: 4000 o/min

• Prijenosni omjer pogona: 1:1

• Alat: BMT65

General:

• Kapacitet rashladne tekućine: 55 gal / 208 L

Zahtjevi za zrak:

• Potreban zrak: 4 scfm @ 100 psi / 113 L/min @ 6,9 bara

• Ugrađeno crijevo za zrak: 3/8 inča

• Spojnica (zrak): 3/8 inča

• Minimalni tlak zraka: 80 psi / 5,5 bara

Električne specifikacije:

• Brzina vretena: 4500 o/min

• Pogonski sustav: Izravna brzina, remenski pogon

• Snaga vretena: 30,0 KS / 22,4 kW

• Ulazni AC napon (trofazni) – niski: 220 VAC; struja pri punom opterećenju: 70 A

• Ulazni AC napon (3-fazni) – visoki: 440 VAC; struja pri punom opterećenju: 35 A

Dimenzije – dostava:

• Domaća paleta: 171 x 90 x 98 in / 434 cm x 229 cm x 249 cm

• Izvozna paleta: 434 cm x 229 cm x 249 cm
