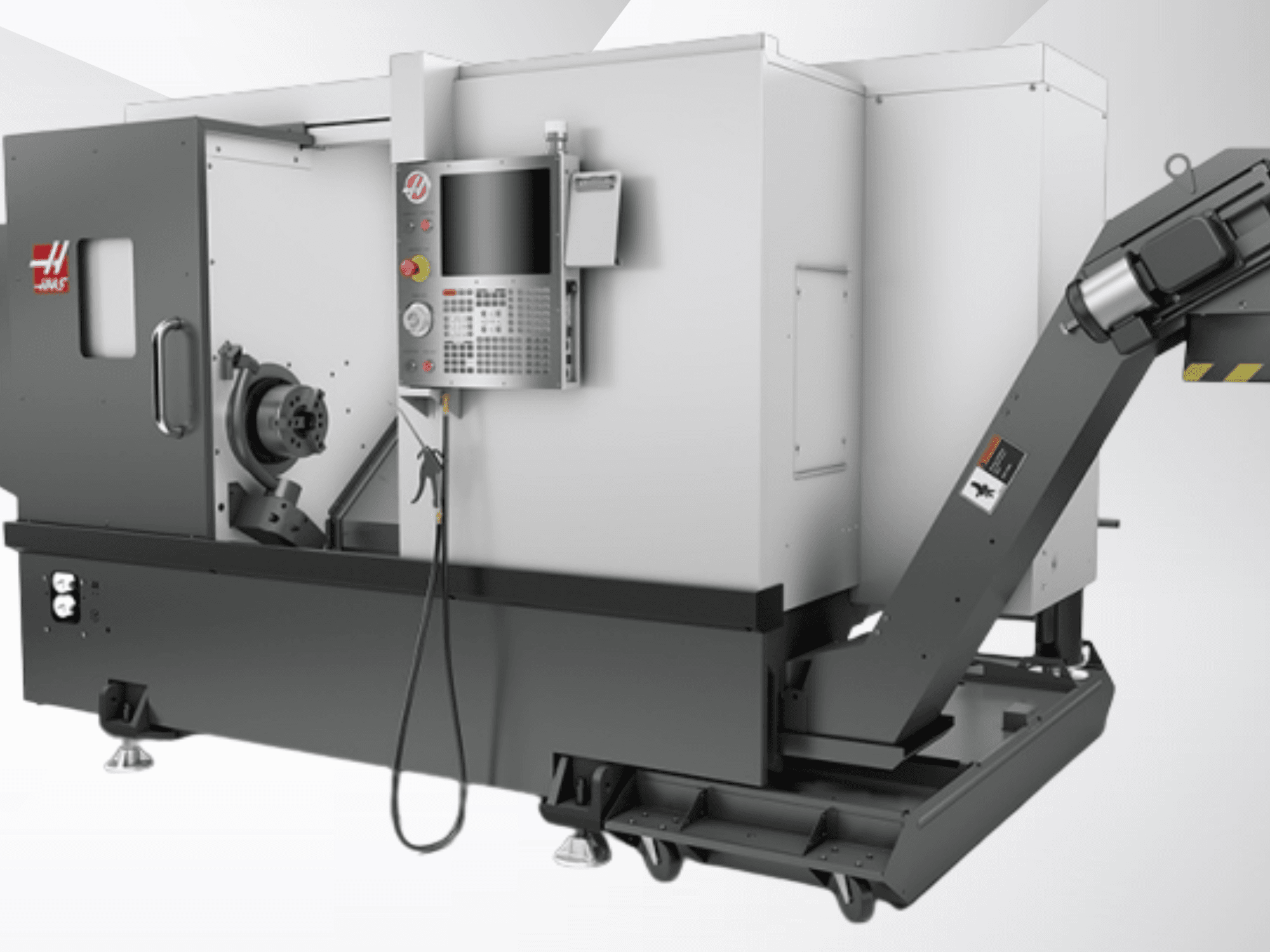

HAAS - ST-20ES-TUR-HAA-2022-00002

• Veličina stezne glave: 8,3 in / 210 mm

• Maks. zamah dijela: 533 mm

• Maks. promjer rezanja (BOT kupola): 330 mm

• Maks. promjer rezanja (kugla BMT65): 298 mm

• Maks. duljina rezanja: 572 mm

• Kapacitet šipke: 64 mm

• Brzi pomak po X-osi: 945 ipm / 24,0 m/min

• Brza brzina po Z-osi: 945 ipm / 24,0 m/min

• Maksimalni potisak na X-osi: 4.100 lbf / 18.238 N

• Maksimalni potisak na Z-osi: 5.100 lbf / 22.686 N

• Vrh vretena: A2-6

• Sustav pogona vretena: Izravna brzina, remenski pogon

• Maksimalni okretni moment vretena: 150,0 ft-lbf pri 500 o/min / 203,0 Nm pri 500 o/min

• Provrt vretena: 88,9 mm

• Stanice s kupolama: 12 stanica (VDI 40)

• Stražnji razmak bušilice: 102,0 mm

• Kapacitet spremnika rashladne tekućine: 55 gal / 208 L

• Pumpa rashladne tekućine: 1 KS / 0,75 kW promjenjivog protoka (45 L/min pri 2 bara)

• Potreban protok zraka: 4 scfm @ 100 psi / 113 L/min @ 6,9 bara

• Minimalni tlak zraka: 80 psi / 5,5 bara

• Veličina zračne cijevi / spojnice: 3/8 inča

• Niskonaponski električni napon: 220 VAC (3 faze), 40 A pri punom opterećenju

• Visokonaponski električni napon: 440 VAC (3 faze), 20 A puno opterećenje (uključen unutarnji neizolirani transformator 380–480 V)

• Dimenzije za dostavu: 143 x 90 x 92 in / 362 cm x 229 cm x 234 cm

• Upravljački sustav: Haas NextGen Control s dodirnim zaslonom, 1 GB memorije, Ethernet, Wi-Fi, HaasConnect daljinsko praćenje i Haas Drop

• Uključene značajke/opcije stroja: Automatski prednamještač alata; Programabilni hidraulički kontravršilac (MT4); Kruto narezivanje navoja; Medijski zaslon M130; Siguran rad; Modul za detekciju nestanka struje; Vizualni sustav za programiranje dijelova

Dodatna oprema

• Trakasti transporter strugotine

• Komplet filtera za strugotine (200 mikrona)
