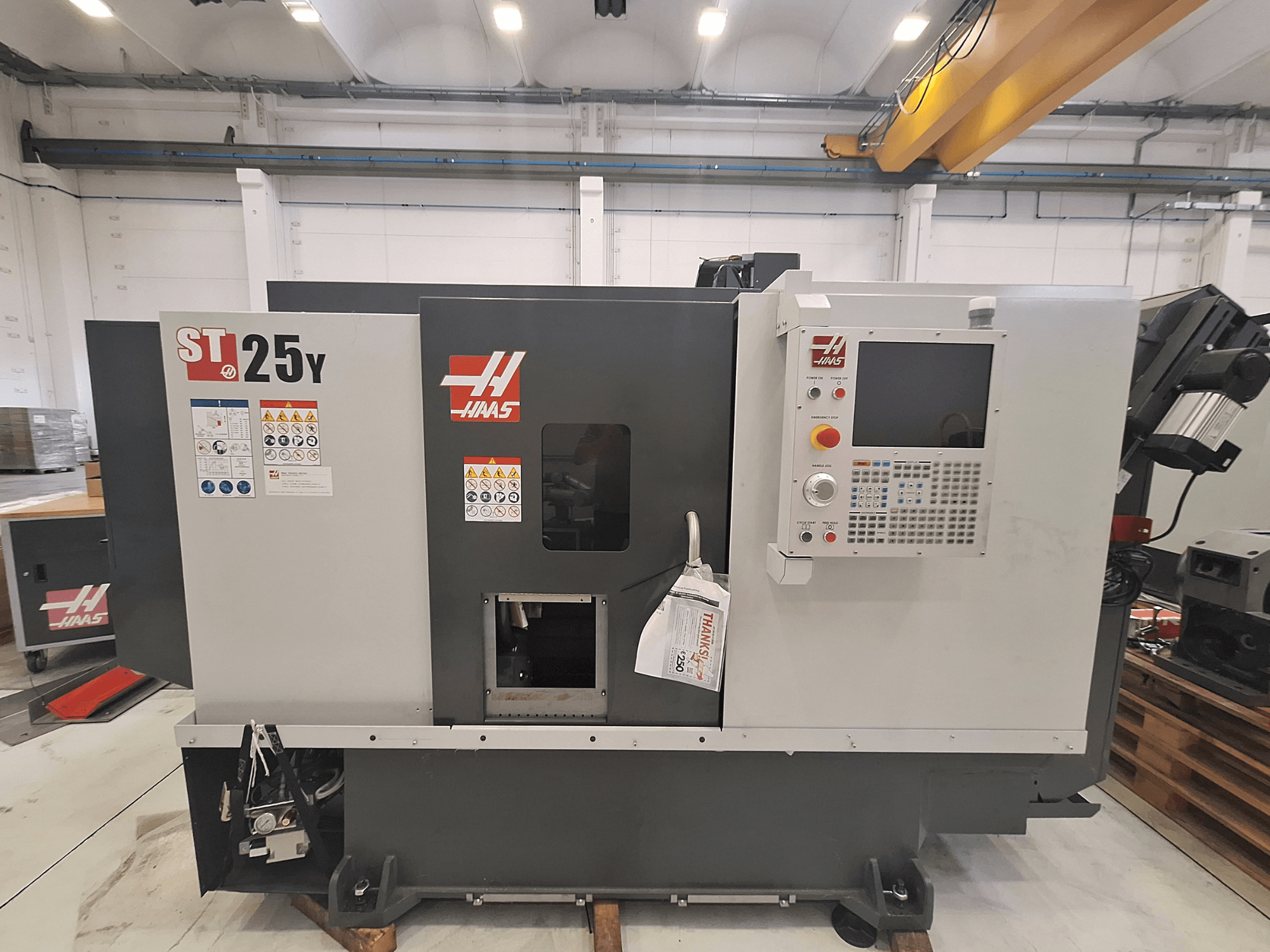

HAAS - ST-25YIT-TUR-HAA-2022-00002

Radno vrijeme: 0 (automat u izložbenom salonu)

Veličina stezne glave: 254 mm

Maks. zamah dijela: 533 mm

Maks. promjer rezanja (s revolverom BMT65): 298 mm

Maks. duljina rezanja: 572 mm

Kapacitet šipke: 76 mm

Brzi pomicanja (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Maks. potisak (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Vrh vretena: A2-6

Maks. okretni moment vretena: 300,0 ft-lbf pri 500 o/min / 407,0 Nm pri 500 o/min

Promjer otvora vretena: 88,9 mm

Maksimalna snaga glavne C-osi vretena: 5,0 KS / 3,7 kW

Maksimalna brzina glavne C-osi vretena: 60 o/min

Pozicioniranje C-osi glavnog vretena: ± 0,01°

Promjer kočnice glavne osi vretena C: 353 mm

Moment držanja kočnice C-osi glavnog vretena: 250 ft-lbf / 339 Nm

Veličina stezne glave pomoćnog vretena: 135 mm

Nos pomoćnog vretena: A2-5

Maksimalna brzina pomoćnog vretena: 6000 o/min

Maksimalna brzina sinkronizacije pomoćnog vretena s glavnim vretenom: 3400 o/min

Grlo stezne glave pomoćnog vretena: Ø 30,8 cm x 3,9 cm dubine / Ø 33,0 mm x 34,8 mm dubine

Otvor vučne rude pomoćnog vretena (neprolazni): Ø 1,00 in x 4,50 in dubine / Ø 25,4 mm x 114,3 mm dubine

Provrt pomoćnog vretena (bez stezne glave i vučne ručke): 38,1 mm

Integrirani moment kočnice pomoćnog vretena: 17 ft-lbf / 23 N·m

Točnost orijentacije pomoćnog vretena: ± 0,02°

Brzi hodovi pomoćnog vretena (B-os): 400 ipm / 10 m/min

Alati za vanjski i unutarnji promjer: Bilo koja kombinacija

Stražnji razmak bušilice: 102,0 mm

Maksimalna brzina alata za obradu: 4000 o/min

Sučelje za alate uživo: BMT65

Kapacitet rashladne tekućine: 55 gal / 208 L

Potreban protok zraka: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bara

Ugrađeno crijevo za zrak i spojnica: 3/8 inča

Minimalni tlak zraka: 80 psi / 5,5 bara

Pogonski sustav: Izravna brzina, remenski pogon

Električni zahtjevi: Nisko 220 VAC @ 70 A / Visoko 440 VAC @ 35 A (3 faze)

Dimenzije pošiljke (domaće): 142,0 in x 90,0 in x 92,0 in / 361 cm x 229 cm x 234 cm
