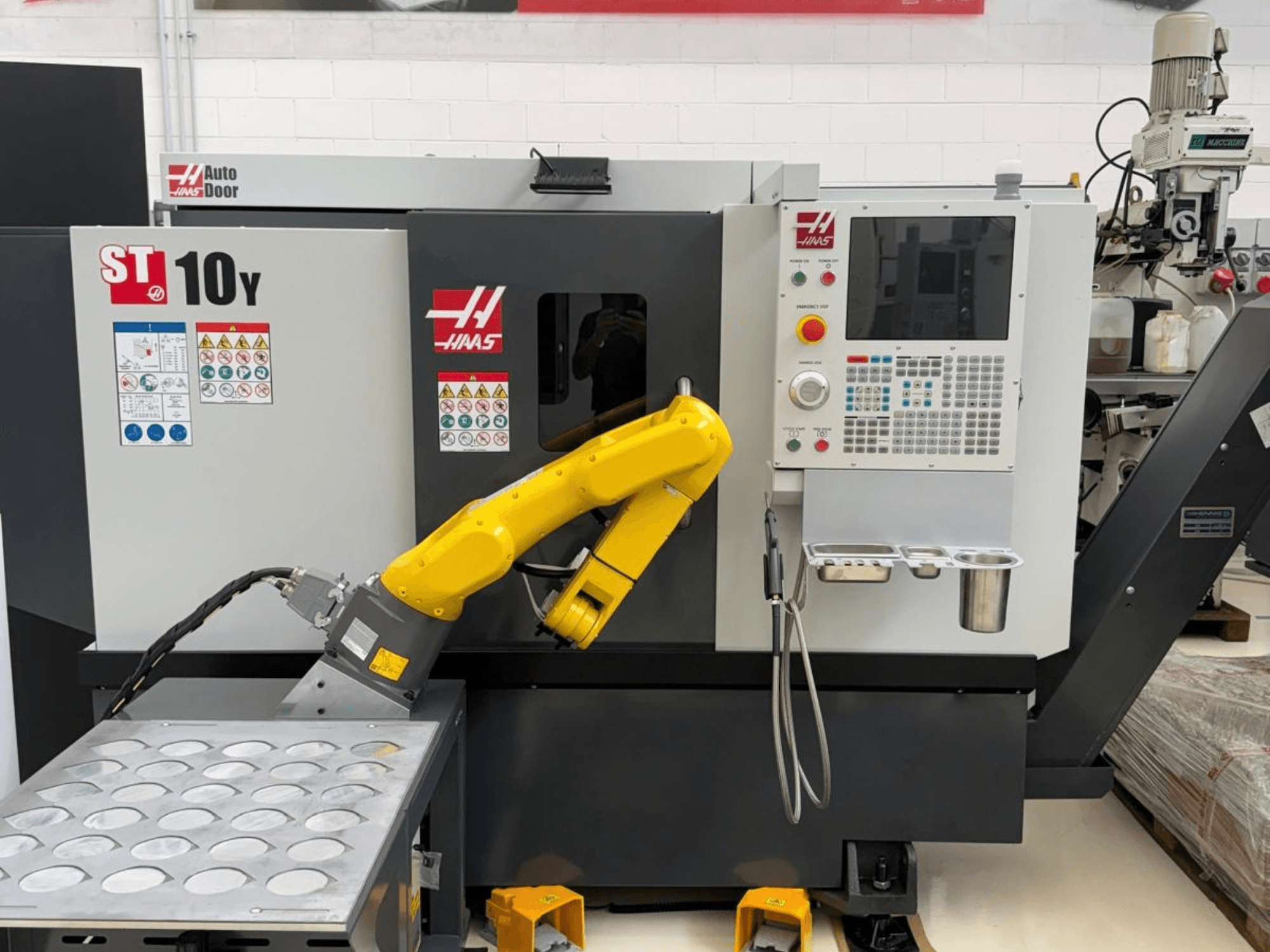

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Radno vrijeme: 0

• Stroj za izložbeni prostor

• Veličina stezne glave: 6,5 in / 165 mm

• Maks. zamah obratka: 419 mm

• Maks. promjer rezanja: 279 mm (s revolverom BMT45)

• Maks. duljina rezanja: 406 mm

• Kapacitet šipke: 44 mm

• Brzi pomicači na X: 472 ipm / 12,0 m/min

• Brzi okretaji na osi Y: 472 ipm / 12,0 m/min

• Brzi pomicači na Z: 1200 ipm / 30,5 m/min

• Maks. potisak X: 2400 lbf / 10676 N

• Maks. potisak Y: 2300 lbf / 10231 N

• Maks. potisak Z: 3700 lbf / 16458 N

• Vrh vretena: A2-5

• Maks. okretni moment vretena: 75,0 ft-lbf pri 1300 o/min / 102,0 Nm pri 1300 o/min

• Promjer izvlačive cijevi ø: 1,81 in / 46 mm

• Promjer vretena ø: 58,7 mm

• Maksimalna brzina glavne osi C vretena: 60 o/min

• Pozicioniranje glavne osi vretena C: ± 0,02°

• Veličina stezne glave pomoćnog vretena: 135 mm

• Maksimalna brzina pomoćnog vretena: 6000 o/min

• Konus kontravršilice: MT3

• Hod hidrauličke pinole kontravršilice: 95 mm

• Stanice s kupolama: 12 stanica (BMT45)

• Maksimalna brzina alata za obradu: 4000 o/min

• Kapacitet rashladne tekućine: 30 gal / 114 L

• Potreban zrak: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bara

• Težina dostave: 7900 lb / 3584,0 kg

Dodatna oprema

• Maks. nosivost robotskog paketa na zapešću: 7 kg

• Doseg robotskog paketa: 911 mm

• Ponovljivost robotskog paketa: 0,0004 in / 0,010 mm

• Maks. težina jednog robotskog hvataljka: 3,6 kg

• Maks. težina obratka s dvostrukom hvataljkom robota: 2,3 kg po hvataljci
