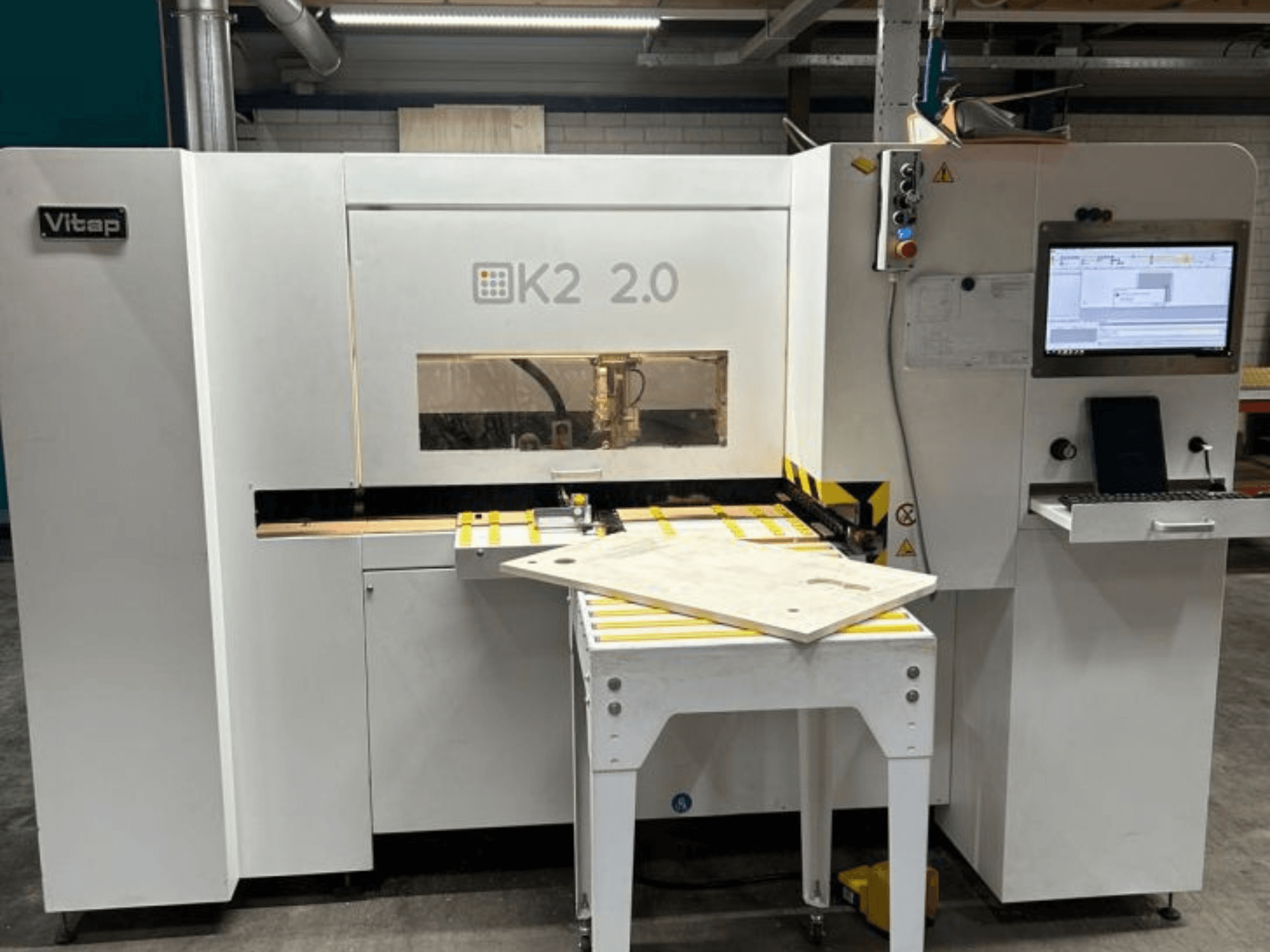

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Rabljeni CNC stroj za bušenje i glodanje

Marka: Vitap

Vrsta: Point K2 TOP 2.0

Godina proizvodnje: 2018

Kontinuirana obrada, obrada obratka odozdo i automatski povratak obratka operateru

3 kontrolirane osi:

X-os - neprekinuti transport obratka putem DDT-a (Dual Dynamic Transport System) s motorom bez četkica

Y-osa - kretanje glave za bušenje

Z-os - bušenje

- Dvostruka referenca „0“: Laser nove generacije za detekciju početka i kraja obratka.

Program može prilagoditi bušenje odozdo kako bi se postigla savršena ravnina na vertikalnim i horizontalnim radnim komadima.

Laser se sastoji od odašiljača i prijemnika kako bi se spriječile pogreške s materijalima s tamnim rubovima.

- Bočni graničnici s valjcima koji se sastoje od fiksnog i pomičnog dijela, mehaničko digitalno očitavanje s automatskim poravnanjem na 0-graničnik za uklanjanje do 3 mm na 0-liniji

- Konstantni bočni stezni uređaj za precizno pozicioniranje na 0-liniji.

- Stražnji izlaz obratka

- Automatski mjenjač alata s 4 stanice

- Nema ograničenja duljine obratka

- 19" 5/4 TFT LCD monitor

- Industrijsko računalo

- WSC operatersko sučelje s Listerom, parametarskim alatima i parametarskim postavkama

- CAD TPA EDI32 grafičko programiranje, osnovna verzija

- USB priključak

- Spremanje svih datoteka

- Makro programiranje

- Uvoz DXF datoteka

Tehničke specifikacije

Broj neovisnih vertikalnih vretena: 12

Broj neovisnih horizontalnih vretena na X-osi: (2+2)

Broj horizontalnih vretena za bušenje na Y-osi: (2+2)

1 pila (Ø 100 mm)

Električno vreteno od 5 kW s konusom ISO 30 (12.000-24.000 o/min)

Maks. težina obratka: 80 kg

Maks. dimenzije obratka: X neograničeno, Y 1200 mm, Z 50 mm

Minimalne dimenzije obratka: X 270, Y 185 (70°), Z 4 mm

Brzina pomicanja: 25 m/min

Brzina vretena: 3500 o/min

Maks. promjer horizontalnog alata: 12 mm

Maks. horizontalna dubina bušenja na X i Y osima: 30 mm

Maks. vertikalna dubina bušenja: 45 mm

Maks. vertikalni promjer alata: 35 mm

Potrošnja zraka: 2000 m³/h

Brzina ispuha: 30 m/s

Ispušni otvori: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Komprimirani zrak: 7 bara

Maks. potrošnja zraka: 60 Nl/min

CE STANDARDI

- Uredski softver - Licenca

- Podesiva nulta točka za formatiranje na 4 strane

- CE sukladan

- Od 28. svibnja 2026.: otprilike 500 radnih sati i instalirano je novo računalo

Bilješka:

Tehničke specifikacije i opisi su kopije originalne potvrde narudžbe. Informacije su dane samo u informativne svrhe i nisu obvezujuće.
