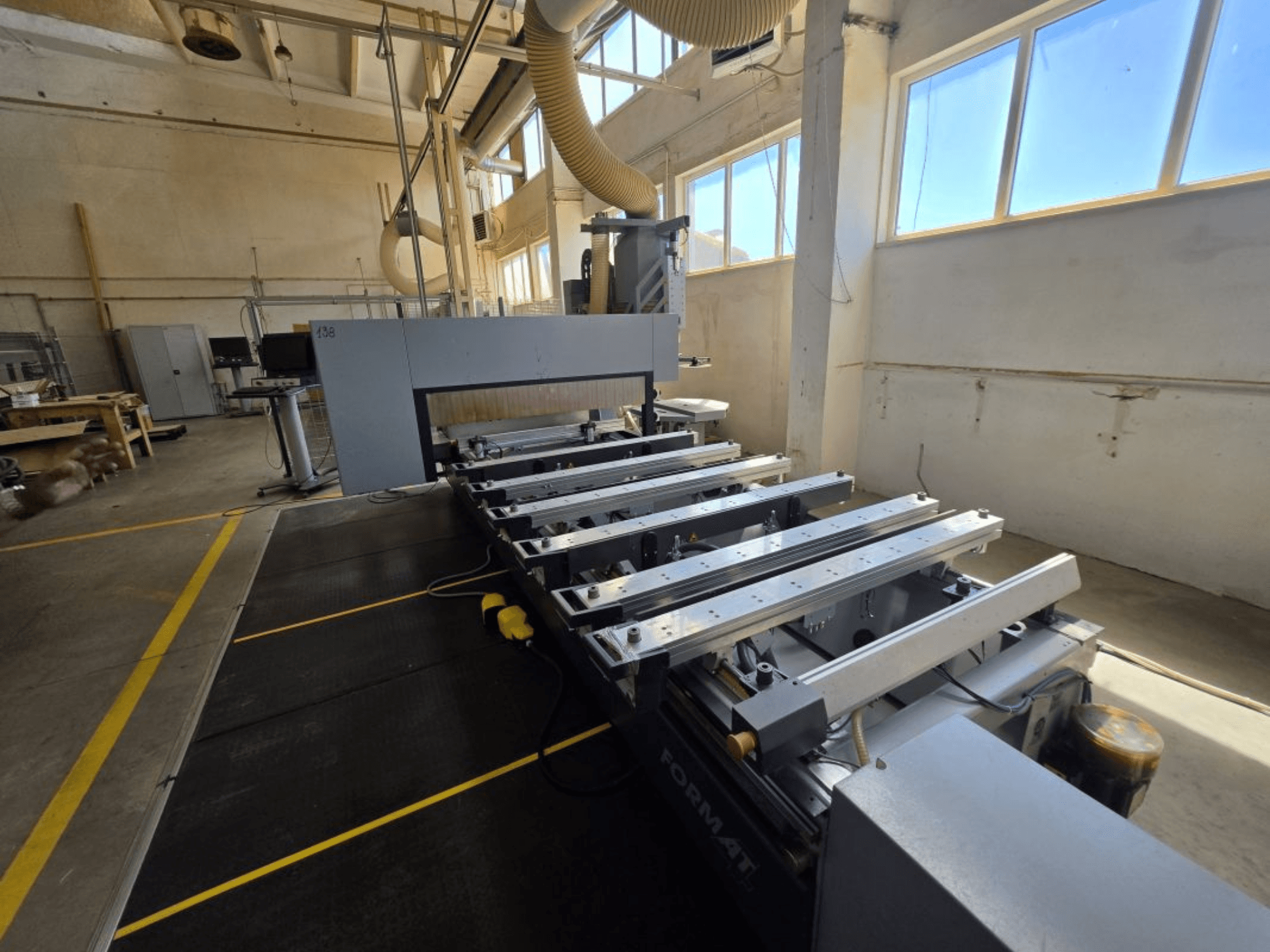

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Radno vrijeme: 6.442 h

• Stanje: Nije obnovljeno – bez garancije

General

• Konstrukcija: Teški zavareni čelični okvir, ojačan

• Portal: Dvostruko pogonjeni pokretni portal

• 5-osna simultana obrada

• Softver za upravljanje: WoodFlash CNC

• Paket udaljenih usluga putem internetske veze

Radno područje i osi

• Radno područje: X 3000 mm / Y 1550 mm / Z razmak 250 mm

• Pogoni: X spiralna letva i zupčanik; Y/Z precizni kuglični vijci

• Vodilice: Linearne na svim osima

• Podmazivanje: Automatski centralni sustav

Glavno vreteno (5-osno elektrovreteno)

• Tip: Kardansko-zglobno 5-osno vreteno, rotacija udesno

• Snaga: 12 kW (S6), puna snaga oko 12.000 o/min

• Brzina: 1.000–24.000 o/min

• Sučelje alata: HSK F63

• Hlađenje: Tekućinsko hlađenje; keramički ležajevi s zračnim hlađenjem

• Integrirani držač agregata; električno upravljana napa za usisavanje

• Maks. težina alata: 6 kg

• Maks. promjer lista pile: 350 mm

Časopisi za alate

• Linearni spremnik: 12 pozicija, lijeva strana okvira; odvojeni prihvatnik agregata; maks. alat Ø 250 mm; maks. duljina alata 240 mm

• Rotacijski spremnik diskova: 18 pozicija na pokretnom portalu; podržava bušilice i agregate; maks. alat Ø 250 mm; maks. duljina alata 280 mm

Jedinica za bušenje (DH18 6H 1S)

• Vertikalna vretena: ukupno 12 (7 u X, 5 u Y)

• Horizontalna vretena: ukupno 6 (4 u X, 2 u Y)

• Hod/dubina bušenja: do 70 mm; veličina držača alata 10 mm; pojedinačno upravljana vretena

• Integrirana pila za utore: Ø 120 mm; maksimalna debljina tijela 5 mm; do 7500 okretaja u minuti

Vakuum i stezanje

• Konzolni stol: 6 konzola s prednjim/stražnjim graničnicima; bežični dvokružni usisavač; visina usisne posude 100 mm

• Pneumatsko zaključavanje konzole; programabilni pneumatski graničnici; 4 pomična bočna graničnika

• Ojačane potporne ruke (40 kg svaka)

• Kapacitet vakuumske pumpe: 90 m³/h pri 50 Hz; 108 m³/h pri 60 Hz

• Dodatni vakuumski priključak za rad s šablonama

• Kontrolirani komprimirani zrak za stezaljke okvira

• Neovisno prebacivanje vakuuma/zraka po konzoli

CNC softver i upravljanje

• WoodFlash paket: CNC upravljanje, baza podataka alata (Tecno Manager), uređivač programa, 3D pregled, uvoz DXF-a, CAD funkcije (rotiranje/zrcaljenje/skaliranje/kopiranje), graviranje, glodanje džepova, parametarsko i apsolutno/inkrementalno programiranje, optimizacija obrade

• CNC upravljačka ploča: Potpuno upravljanje strojem, kreiranje/uređivanje programa, upravljanje alatima/obradcima, ručne naredbe, nadzor vakuuma/zraka/sigurnosti

• Mobilni operaterski terminal: 24" LED monitor, tipkovnica, miš, USB

• Terminal za upravljanje brzinom pomaka: Potenciometar za ručno pomicanje; promjenjivi pomak tijekom obrade

Sigurnost

• CE sigurnosni sustav; sigurnosne prostirke (umjesto svjetlosne zavjese)

• Sustav za zaustavljanje u nuždi

• Sigurnosna ograda s lijeve strane; nadzor sigurnosti vrata

• Senzori za nadzor vakuuma i komprimiranog zraka

Dodatna oprema

• Vanjski prekidač za omogućavanje

• Zaštićeni sustav kabelskog lanca

• Dodatni sustav zaključavanja osi A i C

• Komplet za servisiranje alata

• Poljski paket za instalaciju softvera

• Poljski priručnik za uporabu

• Stanica za izmjenu lista pile na portalu
