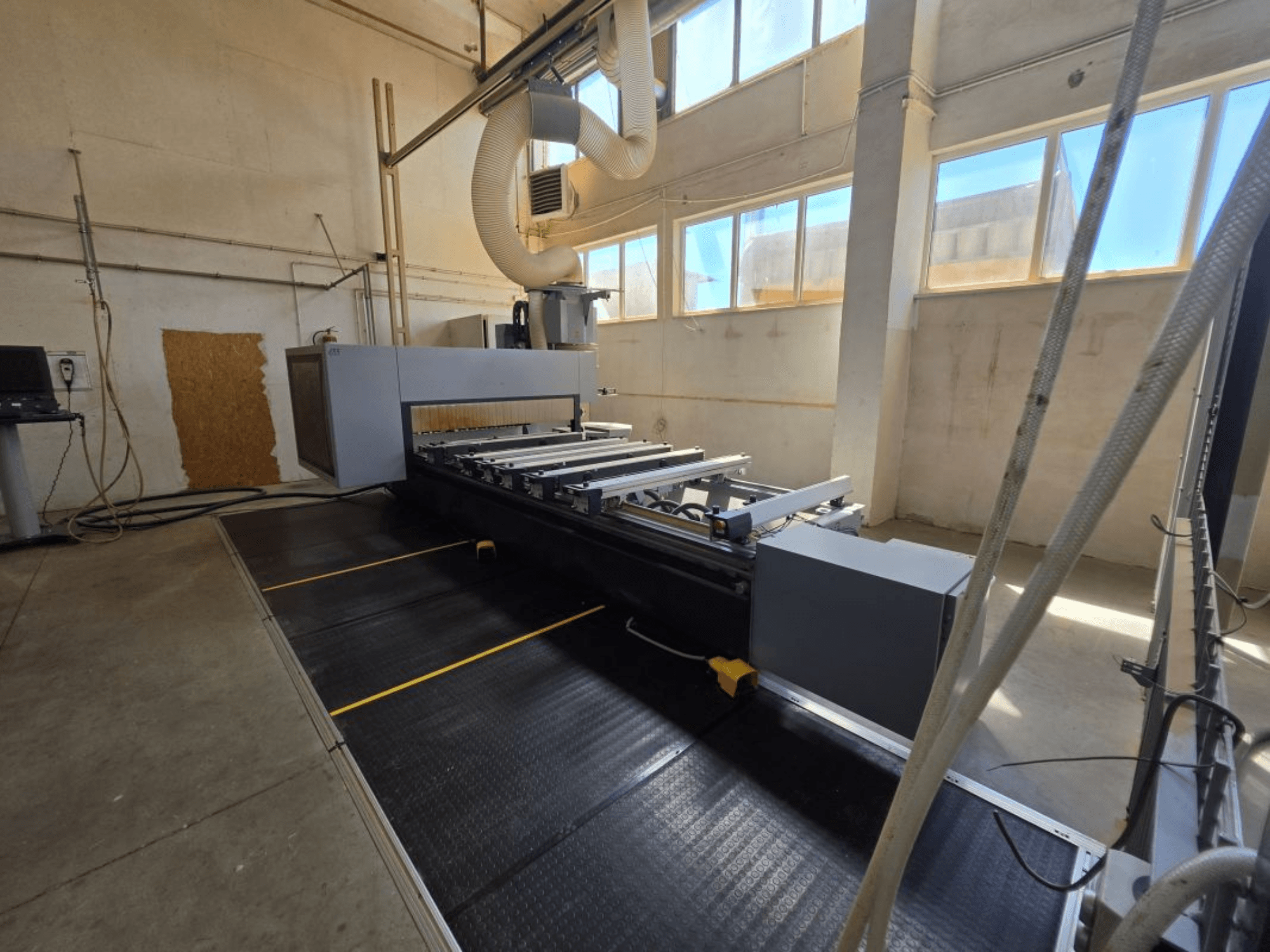

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Radno vrijeme: 9.370 sati

• Konstrukcija: Teški zavareni čelični okvir; dvostruko pogonjeni pomični portal

• Napajanje/Elektrika: 3x400 V, 50–60 Hz

• CNC softver: WoodFlash paket (upravljačka ploča, baza podataka alata, uređivač programa, 2D simulator, 3D pregled, uvoz DXF-a, CAD funkcije, parametarsko/apsolutno/inkrementalno programiranje, glodanje džepova, graviranje, optimizacija sekvenci, virtualne ravnine, potprogrami)

• Kontrole i sučelje operatera:

  • CNC ploča za potpunu kontrolu stroja

  • Mobilni operaterski terminal s 24" LED monitorom, tipkovnicom/mišem, USB-om

  • Ručno upravljanje pogonom (poništavanje pogona, zaustavljanje u nuždi, ručno pogon)

• Radno područje i putovanja:

  • Radno područje: X 3000 mm, Y 1550 mm

  • Z-visina razmaka: 150 mm

• Glavno vreteno (5-osno):

  • 5-osno elektrovreteno s kardanskim zglobom, hlađenje tekućinom, keramički ležajevi, rotacija udesno/ulijevo

  • Snaga 12 kW (S6), 1.000–24.000 o/min

  • Držač alata HSK F63

  • Maks. težina alata 6 kg; maks. promjer lista pile Ø 350 mm

  • Integrirani držač agregata; električno upravljana napa za usisavanje

• Osni i kretni sustav:

  • Dvostruko pogonjeni portal

  • X: spiralna letva i zupčanik, kaljene linearne vodilice

  • Y: kuglični vijak, kaljene linearne vodilice

  • Z: kuglični vijak, kaljene linearne vodilice

  • Automatsko centralno podmazivanje

• Časopisi za alate:

  • Linearno: 12 pozicija, prihvat agregata; maks. alat Ø 250 mm, duljina 240 mm

  • Rotacijski (na portalu): 18 položaja; maks. alat Ø 250 mm, duljina 280 mm

  • Stanica za prihvat lista pile: maks. promjer lista Ø 350 mm

• Bušenje i urezivanje:

  • DH18 6H 2S glava za bušenje:

    • 12 vertikalnih vretena (7X / 5Y), 6 horizontalnih vretena (4X / 2Y)

    • Hod/duljina svrdla maks. 70 mm; držač alata Ø 10 mm; pojedinačno pogonjen

  • Pile za utore: 2 oštrice (1X / 1Y), maks. Ø 120 mm, maks. debljina tijela 5 mm, do 6.000 okretaja u minuti

• Vakuum i stezanje:

  • Konzolni stol sa 6 konzola; programabilni graničnici sprijeda/straga

  • Bežični dvokružni vakuumski sustav; visina šalice 100 mm

  • Pneumatsko zaključavanje konzole; 4 pomična bočna graničnika; dodatne potporne ruke

  • Kapacitet vakuumske pumpe: 90 m³/h pri 50 Hz, 108 m³/h pri 60 Hz

  • Dodatna oprema za vakuum: lijevi/desni priključci šablona; kontrolirani komprimirani zrak za stezaljke okvira; neovisna kontrola vakuuma/zraka po konzoli

• Sigurnost:

  • CE sigurnosni sustav, svjetlosna zavjesa, sustav za zaustavljanje u nuždi

  • Sigurnosna ograda s lijeve strane, nadzor sigurnosti vrata

  • Senzori vakuuma i komprimiranog zraka

  • Dodatni sustav sigurnosnih prostirki

Dodatna oprema

• Dodatni mehanički sustav zaključavanja osi A i osi C

• Paket usluga na daljinu putem interneta

• Softver za generiranje tijela ormara (paket za 3D dizajn ormara)

• Komplet servisnog alata

• Dokumentacija: Poljski priručnici; Priručnik za instalaciju WoodFlasha

• Dodatne potporne ruke za konzole

• Uključeni pribor:

  • 11 vakuumskih čašica FA 140 × 115 × 100 mm

  • 4 vakuumske čašice FA 125 × 75 × 100 mm

Napomena: Tehnički podaci su samo informativni i nisu obvezujući.
