BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

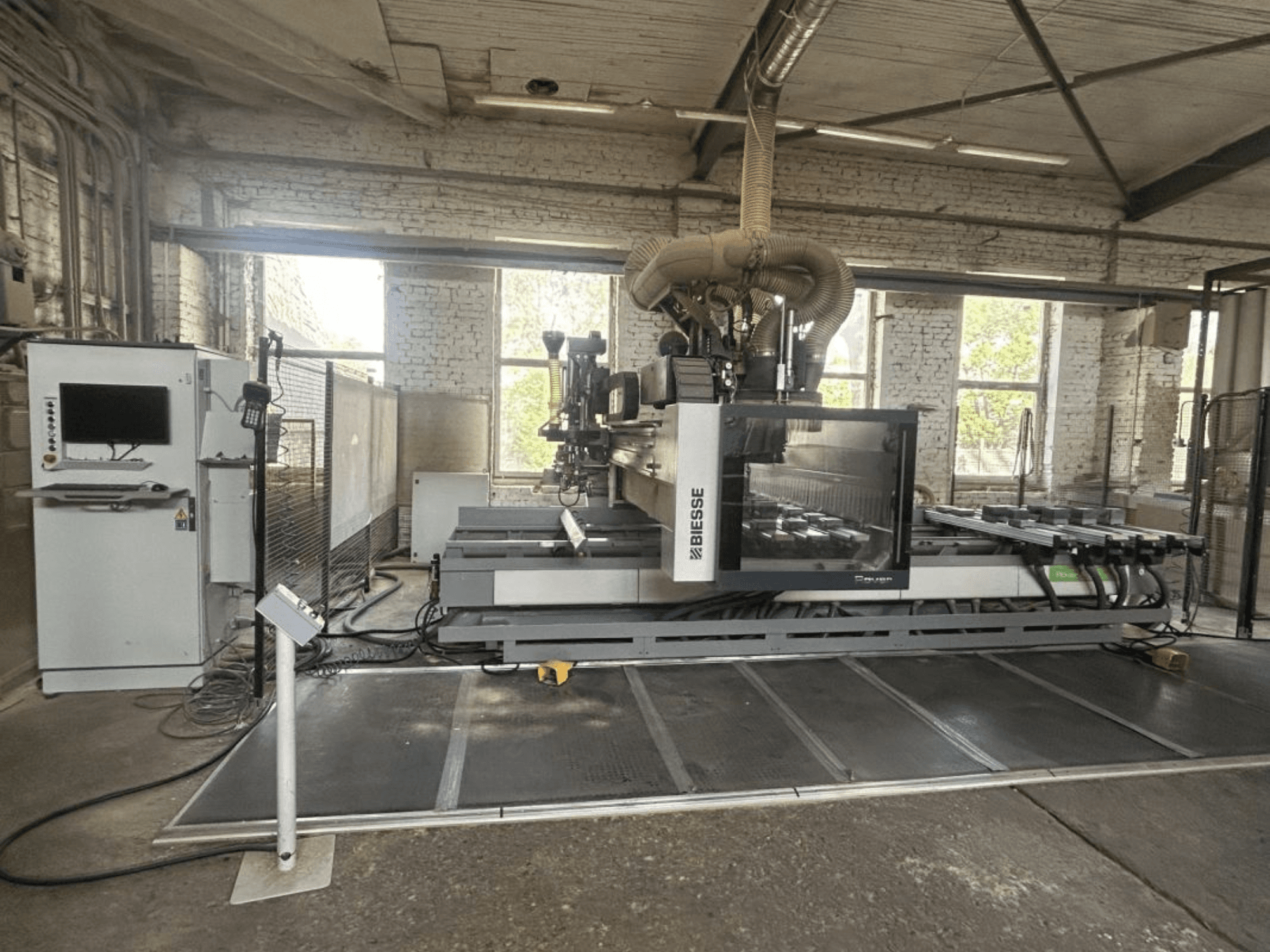

BIESSE ROVER A 1643 EDGE - Tehnička specifikacija Tip stroja CNC obradni centar s funkcijom obrade rubova

Model: ROVER A 1643 EDGE

Dizajnirano za obradu i rubno lijepljenje oblikovanih/profiliranih ploča. Konfiguracija prikazana u dokumentima označava 5-osni postav. Radno područje: Radno područje X-osi: 4320 mm. Radno područje njihala u X: 1620 mm. Radno područje Y-osi: cca. 1580-1660 mm. Pomak Z-osi: 180 mm. Rubno lijepljenje: Radno područje X-osi: 3300 mm. Rubno lijepljenje: Radno područje Y-osi: 1540 mm. Maksimalna širina utovara u Y: 1900 mm, proširivo do 2100 mm.

5-osna jedinica 5-osna obradna glava

C-os: kontinuirana rotacija od 360°

B-os: kontinuirana rotacija od 360°

Brzina B-osi: 18 o/min

Brzina C-osi: 18 o/min

Maksimalna brzina vretena: 24.000 o/min

Vlast:

11 kW u S1 ciklusu

13 kW u S6 ciklusu

Maksimalni kut podrezivanja: -10°

Kontrola kolizije za 5-osnu jedinicu

Pripremljeno za agregatnu upotrebu na 5-osnoj jedinici

Radni stol i stezni ATS radni stol

8 potpornih greda

32 pokretna vagona

32 pneumatske vakuumske kapsule

Vakuumske kapsule podesive u koracima od 15°

Pneumatski sustav podijeljen u 2 radne zone u X Kapacitet vakuumske pumpe: 250 m³/h

6 podiznih greda za lakši utovar i istovar

28 senzora za detekciju spuštenih kočnica

Zaustavljanja i pozicioniranje

8 stražnjih zaustavljanja

8 središnjih stanica

4 bočna graničnika, 2 lijeva + 2 desna

2 dodatna bočna graničnika

4 uklonjiva središnja graničnika, 2 lijeva + 2 desna

2 dodatne središnje stanice

Pneumatsko pozicioniranje i spuštanje graničnika

Bušaća jedinica BH 24L glava za bušenje

13 vertikalnih neovisnih vretena

5 horizontalnih neovisnih vretena

Pila za urezivanje utora Ø120 mm

Maksimalna dubina utora: 25 mm

Programabilna brzina vretena do 6.000 o/min

Mijenjač alata Rotacijski magazin alata sa 16 pozicija Montiran na kolica X-osi

Za alate i agregate Maksimalna težina alata/agregata: 7,5 kg Ukupno maksimalno opterećenje spremnika: 55 kg

Jedinica za lijepljenje rubova Jedinica za lijepljenje rubova GU60A

Za ploče debljine do 60 mm

Brzina obrade rubova do 20 m/min

Sustav dvostrukih pritisnih valjaka

Spremnik za ljepilo sa sustavom za vruće taljenje ljepila

Rubna svjetiljka za grijanje, 600 W

NC-upravljani sustav za uvlačenje rubova

Automatsko rezanje rubova

Senzor za zatvorene geometrijske oblike

Pribor za rubno lijepljenje: 2-valjni magazin za rubove montiran na X kolicima

Maksimalni promjer role: 800 mm

Maksimalna visina ruba: 65 mm

Alat za zaobljavanje kutova Ø85 mm,

HSK F63 Agregat pile

HSK F63 za rezove i utore, maks. oštrica Ø215 mm. Maksimalna brzina pile: 8.400 o/min. Maksimalna dubina rezanja s oštricom Ø215 mm: 68 mm.

Jedinice za obrezivanje rubova

Kombinirane jedinice za struganje ljepila / struganje rubova

Setovi alata za različite debljine rubova

Softver bSolid osnovni modul 2D CAD okruženje Uvoz DXF, CIX i BPP 3D simulacija stroja Upravljanje alatima Upravljanje 5-osnom obradom pozicioniranjem

Izrada programa pomoću čarobnjaka

Sigurnost u skladu s CE standardima

Zaštitne prostirke Zaštitne barijere

Sigurnosni senzori

Modificirani sigurnosni sustav koji omogućuje utovar u Y do 2100 mm Sažetak

Riječ je o dobro opremljenom CNC obradnom centru BIESSE ROVER A 1643 EDGE s 5-osnom obradnom glavom i paketom za obradu rubova. Dokumenti pokazuju kontinuiranu rotaciju B i C, 5-osno programiranje, 5-osnu kontrolu kolizije i namjensku agregatnu prirubnicu za 5-osnu jedinicu, pa bi se na temelju tih dokumenata trebao tretirati kao 5-osni stroj.

Bilješka:

Tehnički podaci i opisi su kopije originalne potvrde narudžbe. Ove informacije služe samo u informativne svrhe i nisu obvezujuće.
