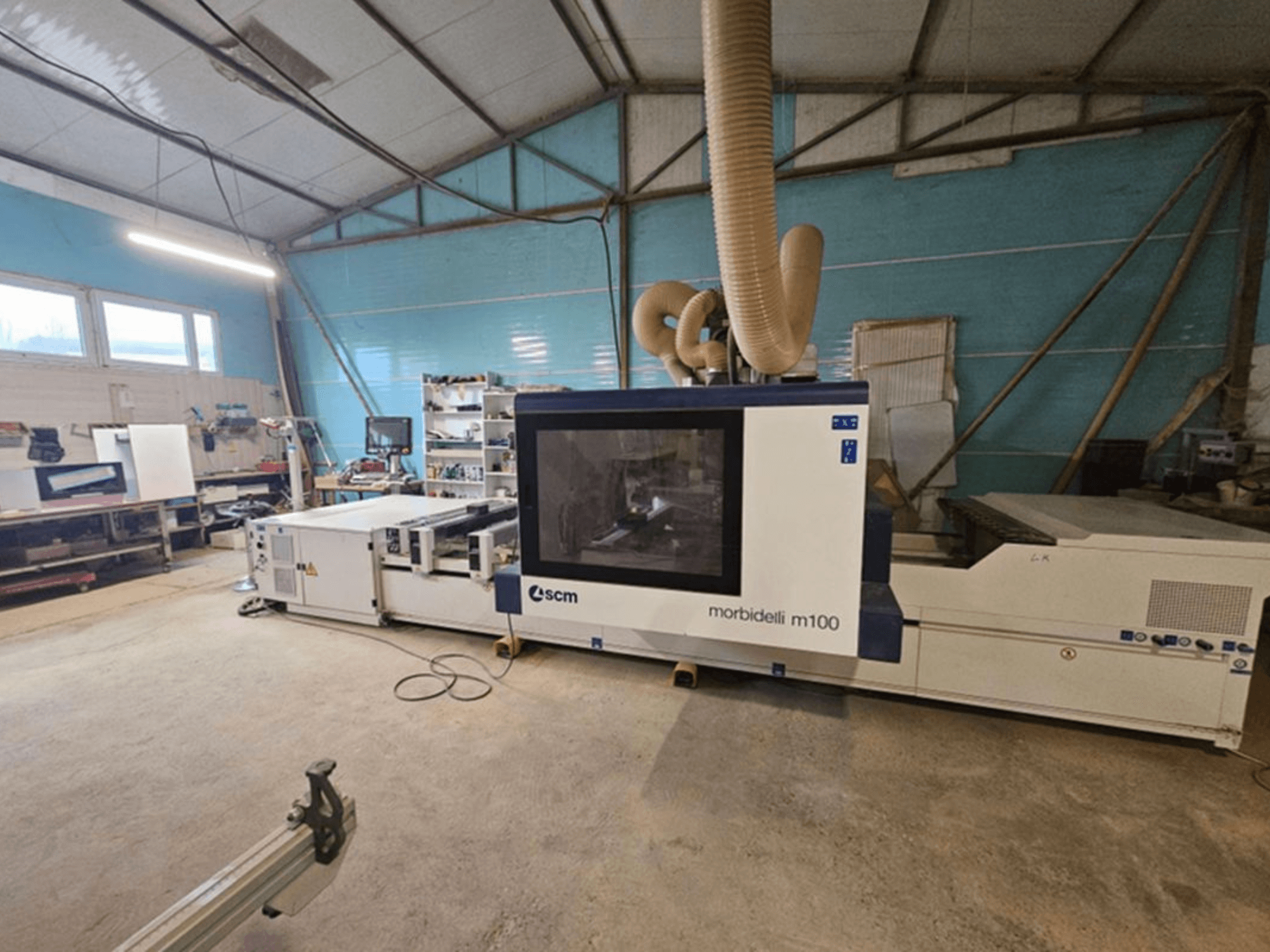

Ovaj 5-osni SCM Morbidelli M100 CNC obradni centar proizveden je 2019. godine. Ima korisno radno polje od 3110 mm na X-osi i 1620 mm na Y-osi, dizajnirano za visoku produktivnost u obradi namještaja i panela. Stroj uključuje napredne mogućnosti kao što su 5-osno glodanje, bušenje i integrirani CAD-CAM softver. Ako tražite visokokvalitetne mogućnosti obrade panela, razmislite o stroju SCM Morbidelli M100 koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: SCM
- godina: 2019.
- MODEL: MORBIDELLI M 100
- namjena: CNC obrada
- Lokacija: Rumunjska
- vrsta stroja: CNC obradni centar
Tehničke informacije - SCM MORBIDELLI M 100
Pokret
- Broj osi: 5
- Putovanje osi X: 3110 mm
- Putovanje osi Y: 1620 mm
- Putovanje osi Z: 180 mm
Tehničke specifikacije
- Brzina vretena: 24000 RPM
Dodatne informacije
Godina/korištenje: Kupljeno 2019.; cca. 2000 radnih sati
Osi/mogućnosti: 3/4/5-osna obrada; bušenje (vertikalno i horizontalno sa 4 strane), glodanje/urezivanje, urezivanje, obrada rubova; sigurnosni sustav PRO-SPACE
Radno područje: X 3110 mm; Y 1620 mm; Z prolaz 180 mm; Y prolaz 1900 mm; duljina njihala 1400 mm
Radni stol: TV FLEX 1600 radni stol, 6 mobilnih šipki/nosača, 6 prečki; standardni položaji šipki 6–12; duljina mobilne šipke 1600 mm; 12 fiksnih vakuumskih čašica (145 x 145 x 75 mm); priprema za 6 pneumatskih stezaljki; 4 pneumatska uređaja za utovar/podršku panela; 8 stražnjih graničnika; 8 međugraničnika; lijeva bočna referenca + laser za oblikovane dijelove
Struktura/gibanje: Zavareni čelični okvir; linearne vodilice s recirkulacijskim ležajevima; X pokretnim šipkama, Y portalom s letvom i zupčanikom s obje strane, Z kugličnim vijkom; CNC upravljano pozicioniranje
Brzine: Maks. brzina XY vektora (PRO-SPACE) 56 m/min; vretena za bušenje do 8.000 o/min; elektrovreteno do 24.000 o/min
Bušilica: F23L grupa s 13 vertikalnih vretena (7R+6L), 10 horizontalnih vretena (4+3 u X, 2 u Y); integrirana pila u smjeru X Ø125 mm, 2,2 kW; pneumatski hod uključivanja/isključivanja 75 mm; inverter za programabilnu brzinu
Glavno vreteno: Hiteco JQX 5-osno elektrovreteno, HSK F63, hlađenje tekućinom, keramički ležajevi; klasa snage ~10 kW (S6 do ~15 kW), 24.000 o/min
Mjenjači alata: Stražnji TRB 14 (14 pozicija; hod 350 mm; korak 115 mm; alati do Ø240 mm; ukupno 70 kg); Prednji FAST 14 (14 pozicija; alati do Ø130 mm u odabranim utorima; maks. 8 kg/alat; ukupno 24 kg)
Upravljanje/softver: Windows 7; 21,5" FHD zaslon; tipkovnica/miš + upravljačka ploča stroja; Maestro CNC CAD/CAM (parametarsko/grafičko programiranje, uvoz DXF-a, ISO grafika, simulacija); TECPAD 7" mobilni dodirni privjesak; daljinsko upravljanje duž stroja
Vakuum: Standardna vakuumska pumpa (standard stroja); centralizirano automatsko podmazivanje
Komunalne usluge: Instalirana snaga 23 + 28,5 kVA; komprimirani zrak 450 NL/min; potrebno usisavanje prašine 4500 m³/h, 25 m/s, izlaz Ø250 mm; centralizirano/optimizirano usisavanje s podesivim transporterom i grupiranim izlazima
Sigurnost/standardi: PRO-SPACE koncept (bez prednjih fotoćelija/bočnih ograda po ponudi), CE sukladnost, zaustavljanje u nuždi i zaštićena područja prema EU normama
Dodatna oprema
Dodatna vakuumska pumpa: 1 x 90 m³/h
Dodatni hardverski ključ za Xilog/Maestro (USB)
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
