SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001
Imate li dodatnih pitanja? Kontaktirajte nas!
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com
- GINDUMAC
- Proizvodi
- Alatni strojevi
- ➤ Rabljeni SAMAG MFZ 2-3 na prodaju | gindumac.com

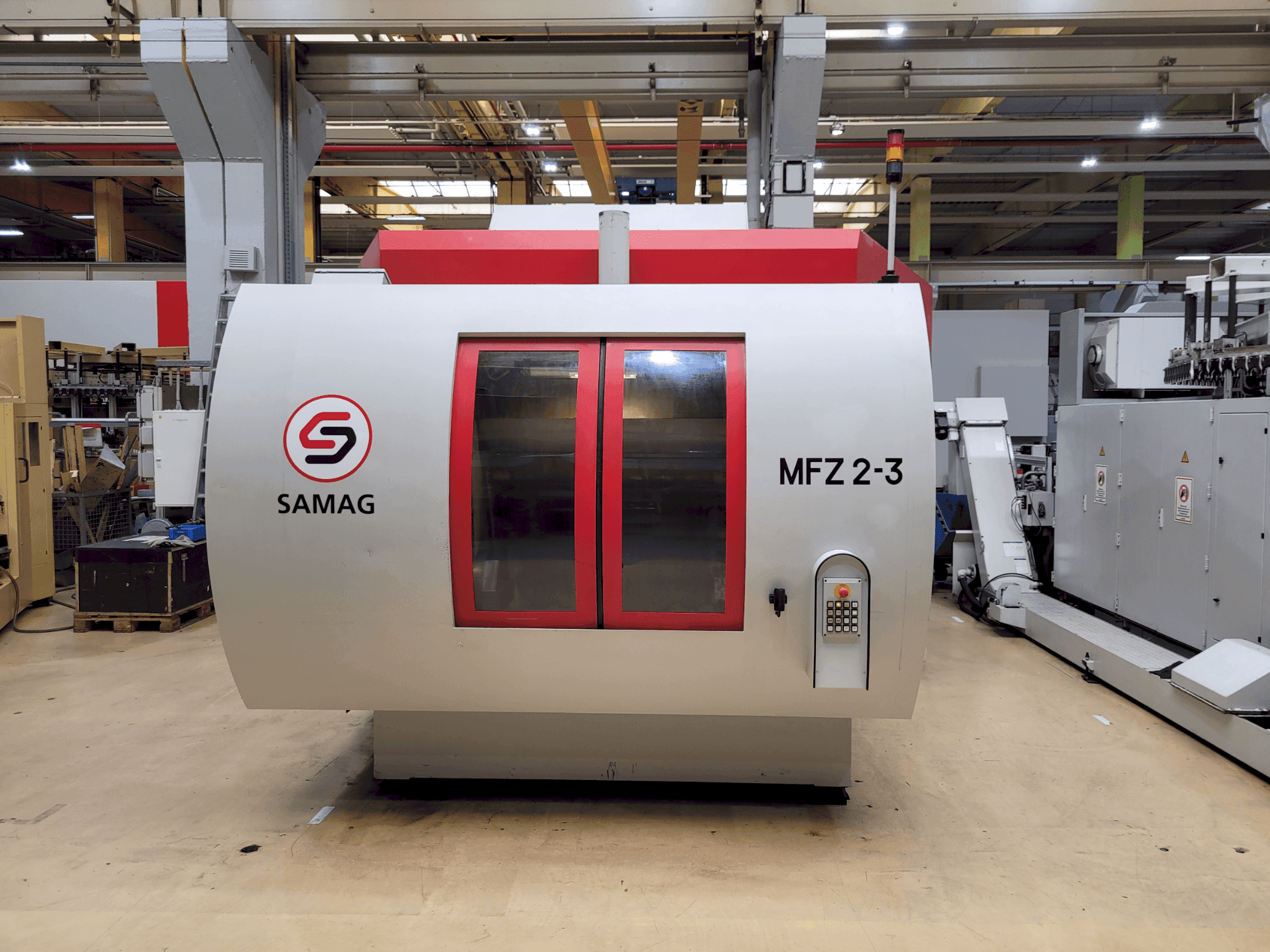

Ovaj 3-osni SAMAG MFZ 2-3 proizveden je 2008. godine. Ima radnu površinu od 300x500x450 mm, brzine brzog pomicanja do 60 m/min i spremnik alata s 90 pozicija. Vreteno podržava raspon brzina od 50 do 16 000 o/min s pogonskom snagom od 28 kW. Idealan za visoku preciznost i učinkovitost u zadacima obrade. Kontaktirajte nas za više informacija o ovom stroju.
Pregled
- brand: SAMAG
- godina: 2008.
- MODEL: MFZ 2-3
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Horizontalni obradni centar
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - SAMAG MFZ 2-3
Opći podaci
- Duljina stroja: 6100 mm
- Širina stroja: 5450 mm
- Visina stroja: 2800/3050 mm
- Masa stroja: 20000 kg
Upravljačka jedinica
- Brand: SIEMENS
- Model: Sinumerik
Glavni pogon
- Raspon brzina vretena: 50 - 16000 rpm 1/MIN
- Snaga motora vretena: 28 kW
Alat
- Najveća masa alata: 6 kg
- Najveći promjer alata: 160 mm
- Najveća duljina alata: 320 mm
- Prihvat alata: HSK-A63
Dodatne informacije
- Tehničke prednosti stroja:
- - Potreban prostor za ugradnju (duljina x širina): cca. 5950 mm x 6700 mm
- - Težina (kg) uključujući sustav rashladnog sredstva i transporter strugotine: cca. 25000 kg
- - Radni napon: 400 v 3 n~ 50 hz
- - Napon upravljanja/ventila: 24 v istosmjerne struje
- - Nazivna snaga stroja: cca. 82 kva
- - Predosigurač prije glavnog prekidača: 3 x 160 a
- - Presjek konektora: 70 mm²
- - Ott sustav stezanja alata Moment (S1/S6): 63/83 Nm Nominalna brzina: 4200 o/min Promjer ležaja vretena: 70 mm Podmazivanje vretena: Doživotno podmazivanje mašću 1 Horizontalni okretni nosač od 180° (W-os) Promjer prednje ploče (NC pogon/kontraležaj): 500/345 mm Dopušteni tangencijalni moment: 15000 Nm Točnost pozicioniranja: ±3 kutne sekunde Vrijeme zakretanja (0°/180°): cca. 6 s Broj horizontalnih osi nosača obratka od 360° Pozicioniranje putem čelnog zupčanika: 120 x 3° Točnost pozicioniranja (120 x 3°): ±3 kutne sekunde Maks. transportno opterećenje po A-osi: cca. 600 kg Dopušteni tangencijalni moment: 5000 Nm Radno područje (interferencijski krug x duljina): Ø700 x 940 (1036) mm Približavanje međupoložajima izvan kuta od 3°: Moguće (NC upravljanje položajem) Točnost pozicioniranja: ±25 kutnih sekundi Dopušteni tangencijalni moment: 1000 Nm Spremnik alata: 90 pozicija alata (3 x 30) Maks. promjer alata sa slobodnim susjednim pozicijama: 160 mm Vrijeme od reza do reza (unutar 1 patrone): cca. 5,2 s Kapacitet hidraulične jedinice: 160 l Maks. radni tlak: 160 bar Maks. protok: 12 l/min Pneumatski sustav: Potreban priključak komprimiranog zraka, potrebna potrošnja zraka (kratkotrajna) 6 ± 0,5 bar Kvaliteta tvorničkog zraka: Klasa 545 prema DIN-ISO 8573-1 Sustav rashladne tekućine: Knoll sustav rashladne tekućine s hlađenjem rashladnom tekućinom Kapacitet spremnika rashladne tekućine: Maks. 1400 l Odvojeno ispiranje strojnog kreveta: 160 l/min pri 2,6 bara Vanjsko hlađenje alata i razne funkcije ispiranja: 120 l/min pri 3,5 bara Unutarnje hlađenje alata kroz vretena: 40 l/min pri 60 bara
Prednosti stroja
Dodatne informacije
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
