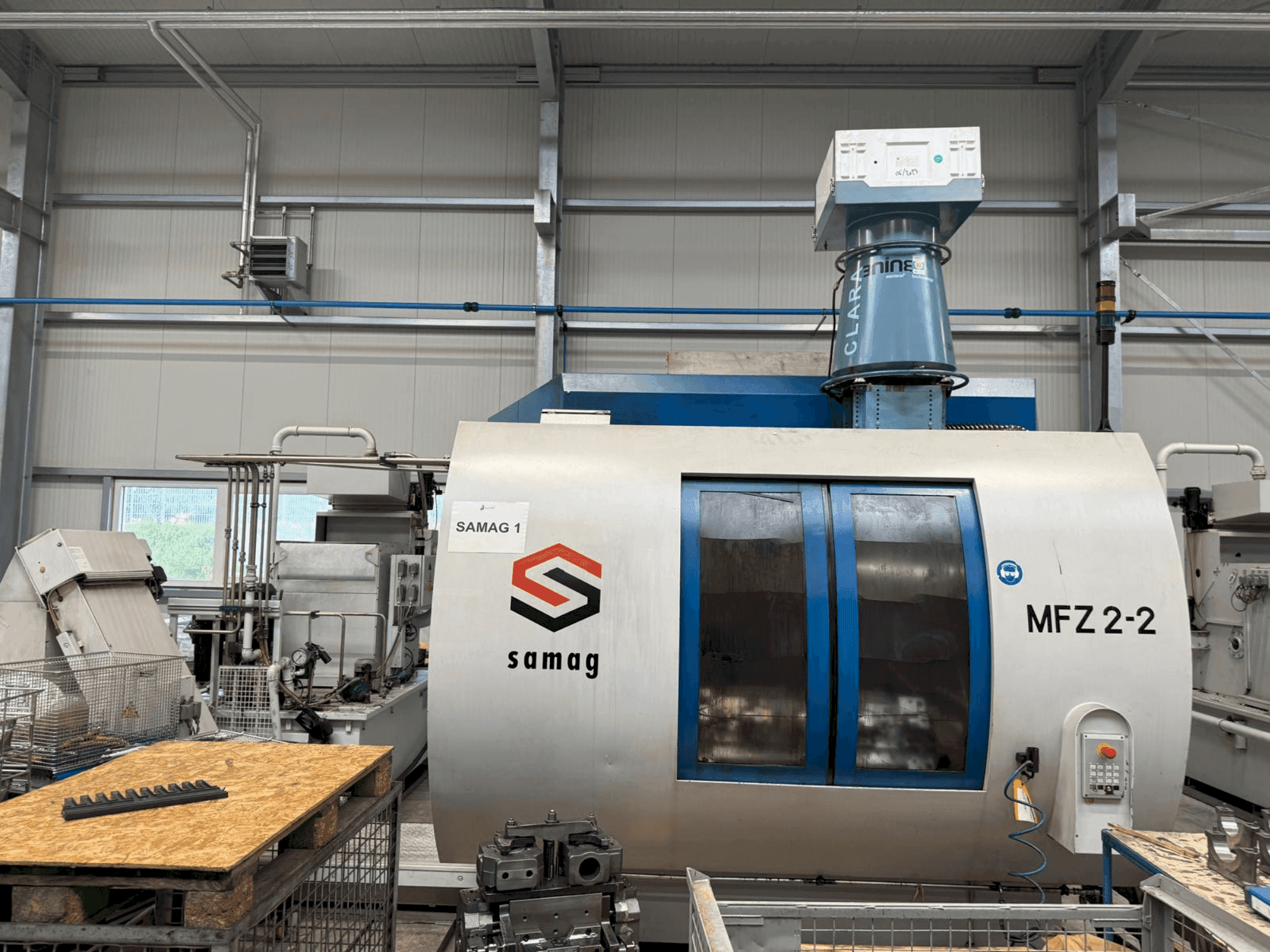

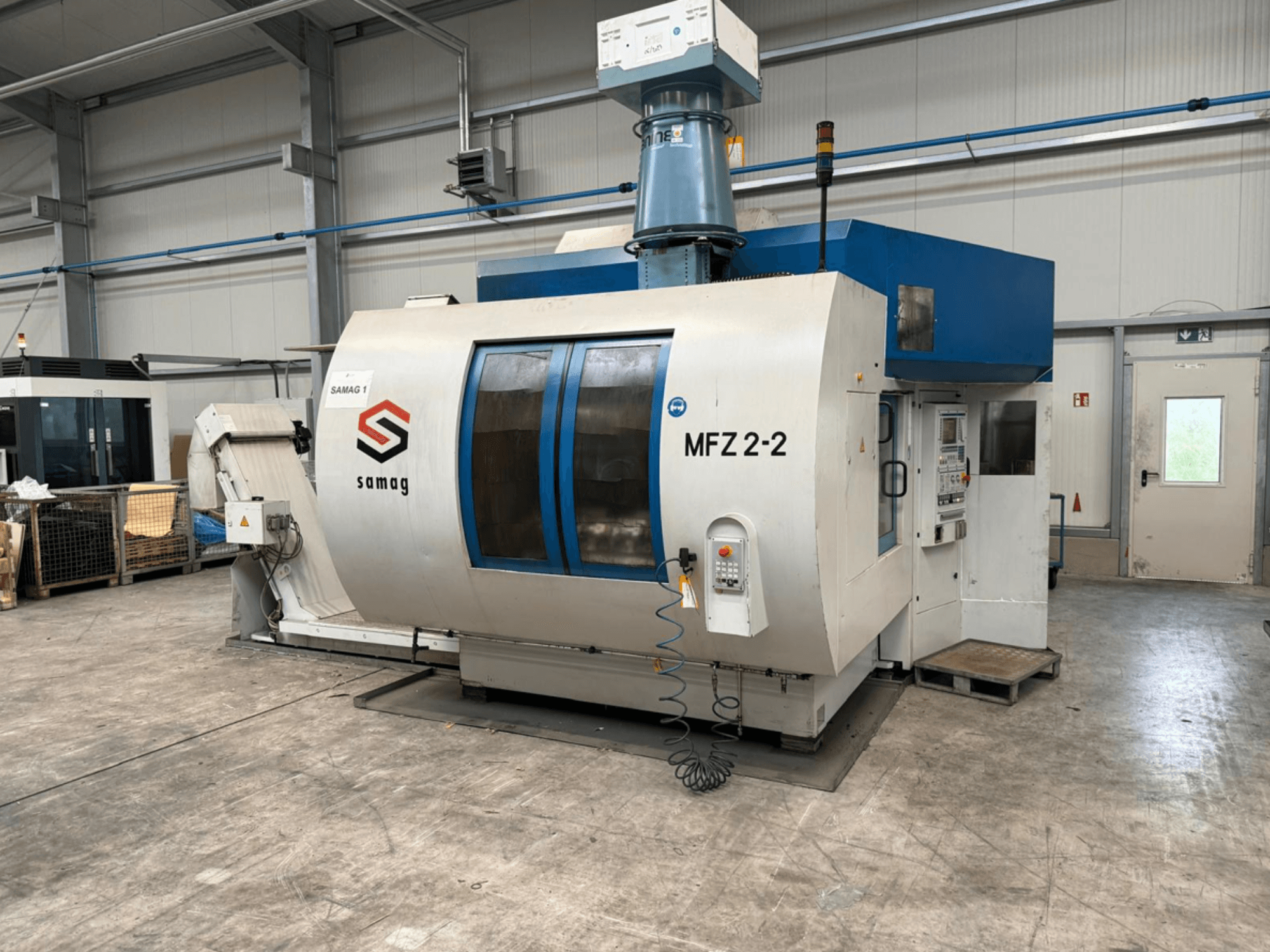

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Skladištenje alata

  • Vrsta: Deseterokut

  • Broj mjesta za pohranu: 100 (2x50)

  • Broj kaseta: 10

  • Lokacije kaseta: 10

  • Razmak kaseta: 90 mm

  • Maks. brzina spremnika kasete: 8,3 min

  • Vrijeme kašnjenja od maksimalne brzine spremnika kaseta do zaustavljanja: 300 ms

  • Maks. masa opterećenja alata: 280 kg

  • Maks. težina alata/plastične stezne čahure: 6 kg

  • Maks. težina alata/čelične stezne čahure: 8 kg

  • Maks. promjer alata sa slobodnim susjednim mjestima: 160 mm

  • Os rotacije: 10x36

  • Vrijeme promjene s najbliže kasete (lijevo/desno): 1,5 s

  • Izmjena alata na vretenu, prosječno vrijeme od strugotine do strugotine (VDI 2852), bez rotacije kotača: 4,5 s

• Osi i putovi kretanja

  • Putovi putovanja

    • Radni hod osi Y (vertikalno): 500 mm

    • Ukupni hod osi Y (vertikala) uklj. izmjenu alata: 775 mm

  • Ubrzanje osi X/Y: 0,6 xg / 0,8 xg

• Pogon glavnog vretena

  • Vreteno: GMN visokofrekventno vreteno HCS 220-16000/28

  • Razmak vretena: 450 mm

  • Promjer rukavca: 220 mm

  • Težina: 110 kg

  • Pogonski motor: 1FE1 083-4WN11-1BA2

  • Okretni moment (S1): 65 Nm

  • Okretni moment (S2): 74 Nm

• Jedinica za nosač obratka

  • Okretna jedinica W-osi

    • Vrijeme zakretanja za 180°: 4,5 s

    • Promjer prednje ploče/kontraležaja: 500/345 mm

    • Brzina pogona/kontraležaja (maks.): 15/20 min

    • Moment tromosti mase: 140 kgm²

    • Dopušteni moment naginjanja: 8.000 Nm

    • Dopušteni tangencijalni moment pogona/kontraležaja: 10.000/5.000 Nm

    • Sila zaključavanja Hirthovog zupčanika pri 100 bara/kontraležaj: 190/175 kN

  • Držač obratka os A1/A2

    • Kut razdvajanja: 3

    • Vrijeme zakretanja za 180°: 3,5 s

    • Promjer prednje ploče/kontraležaja: 345 mm

    • Brzina (maks.): 20 min

    • Moment tromosti mase: 20 kgm

    • Dopušteni moment naginjanja: 3.000 Nm

    • Dopušteni tangencijalni momentni pogon/kontraležaj: 5.000 Nm

• Napon mreže: 400 V

• Frekvencija: 50 Hz

• Upravljački napon: DC 24 V

Dodatna oprema

• Sustav za hlađenje i podmazivanje (trakasti transporter sa strugačem)

  • Dimenzije (D x Š x V): 2885 x 1095 x 1830 mm

  • Visina pražnjenja: 1020 mm

  • Razmak između sita: 500 μm

  • Volumen punjenja: 100 l

  • Pumpa za otpadne vode: 380 l/min pri 1,6 bara

• Centralna rashladna jedinica

  • Tip: DK 160-V/SO

  • Kapacitet hlađenja: 1900 W

  • Min./Maks. temperatura okoline: 10/40 °C

  • Maks. temperatura izlazne vode: 20 °C

  • Temperatura kondenzacije: 40 °C

  • Rashladno sredstvo: R134a, 2 kg

  • Priključena električna snaga: 5,1 kW

• Spremnik čiste vode (prazan): 930 kg

• Transporter strugotine (prazan): 450 kg
