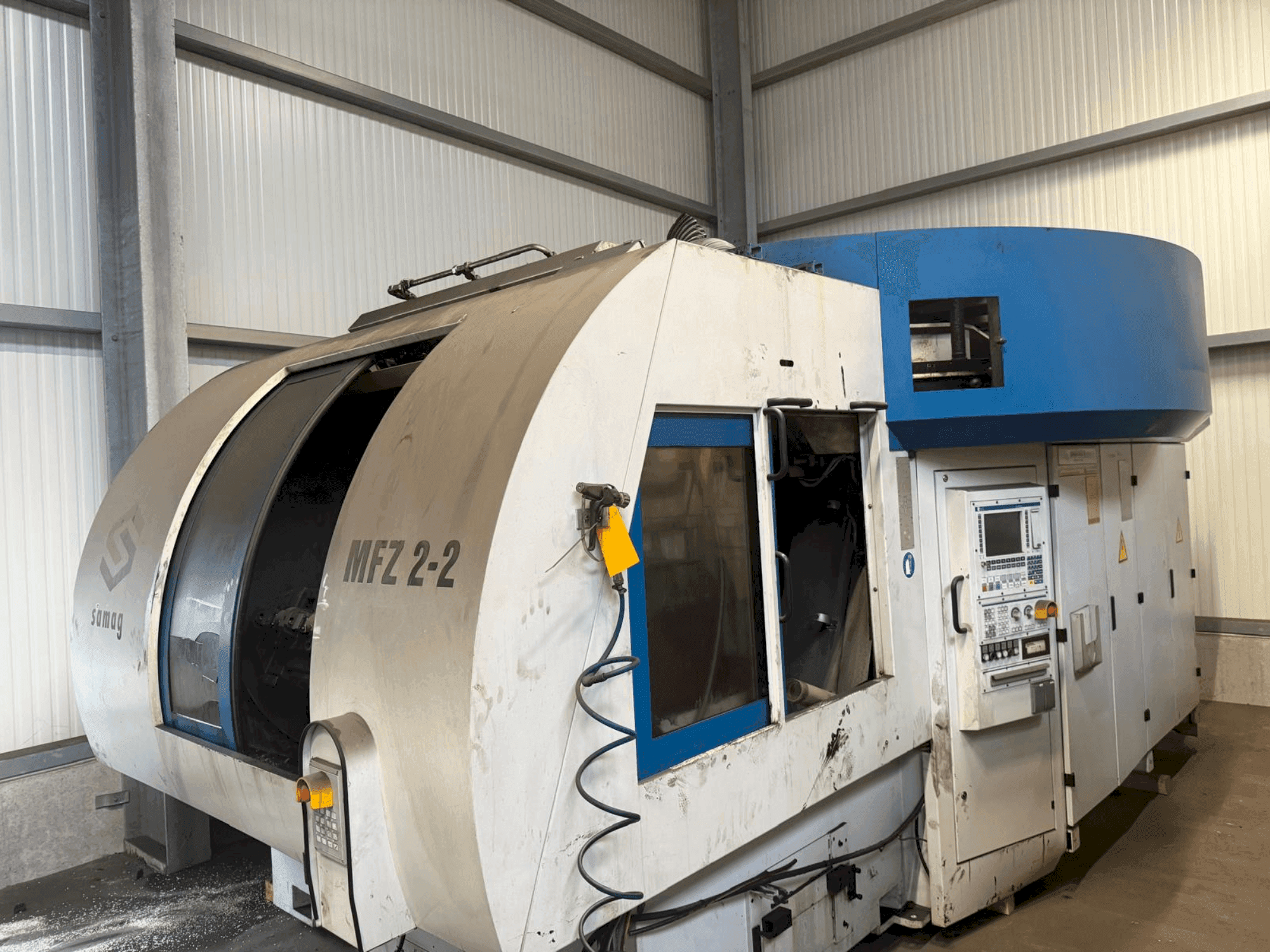

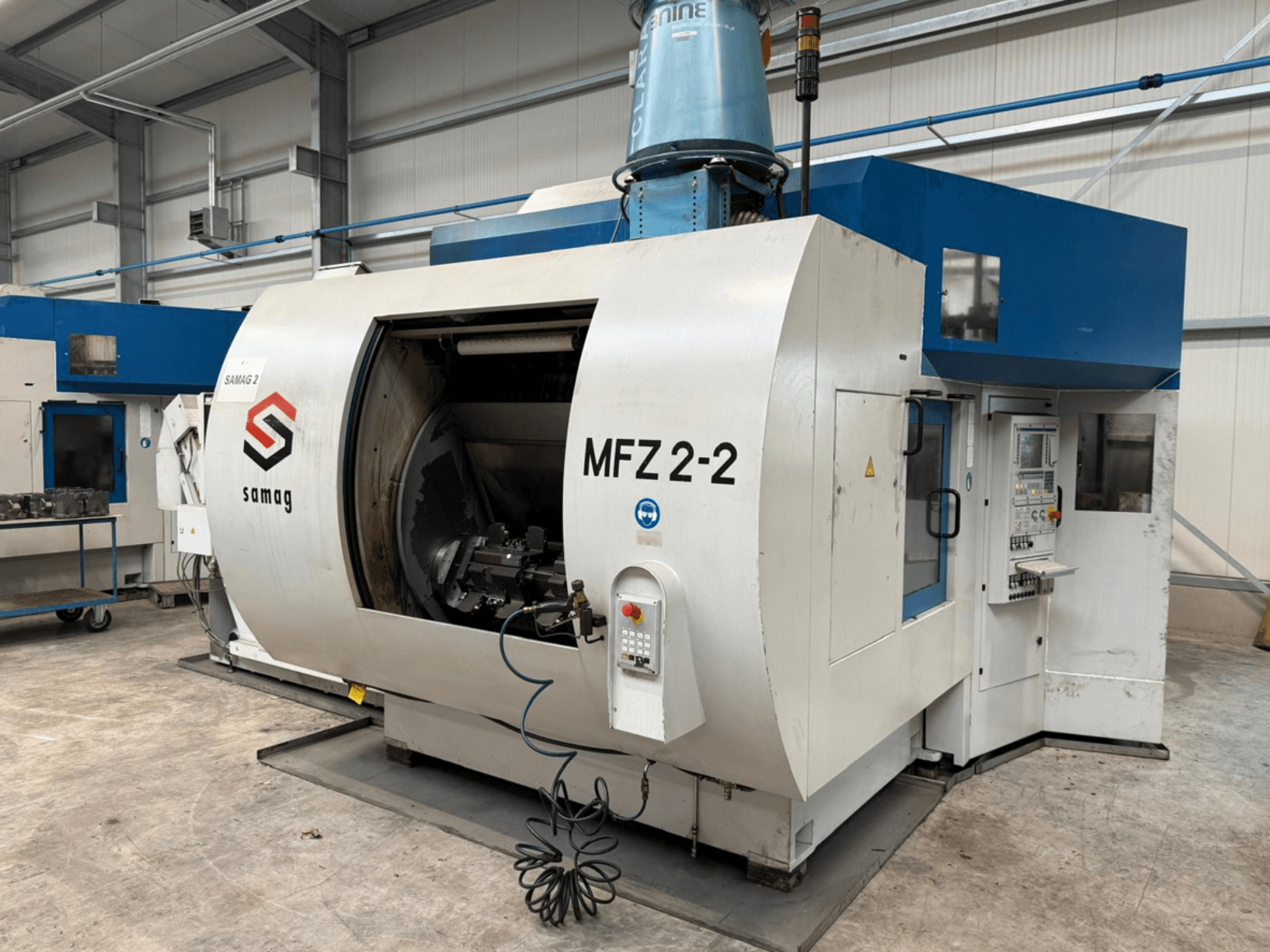

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Skladištenje alata

  • Vrsta: Deseterokut

  • Broj mjesta za pohranu: 100 (2x50)

  • Broj kaseta: 10

  • Lokacije kaseta: 10

  • Razmak kaseta: 90 mm

  • Maks. brzina spremnika kasete: 8,3 min

  • Vrijeme kašnjenja od maksimalne brzine spremnika kaseta do zaustavljanja: 300 ms

  • Maks. masa opterećenja alata: 280 kg

  • Maks. težina alata (plastična stezna čahura): 6 kg

  • Maks. težina alata (čelična stezna čahura): 8 kg

  • Maks. promjer alata sa slobodnim susjednim mjestima: 160 mm

  • Os rotacije: 10x36

  • Vrijeme promjene s najbliže kasete (lijevo/desno): 1,5 s

  • Izmjena alata na vretenu (prosj. od strugotine do strugotine bez rotacije kotača, VDI 2852): 4,5 s

• Osi i putovi kretanja

  • Putovi kretanja: Y (vertikalni) radni hod 500 mm; Y (vertikalni) ukupni hod uklj. izmjenu alata 775 mm

  • Ubrzanje osi (X/Y): 0,6 xg, 0,8 xg

• Pogon glavnog vretena

  • Vreteno: GMN visokofrekventno vreteno HCS 220-16000/28

  • Razmak vretena: 450 mm

  • Promjer rukavca: 220 mm

  • Težina vretena: 110 kg

  • Pogonski motor: 1FE1 083-4WN11-1BA2

  • Okretni moment (S1): 65 Nm

  • Okretni moment (S2): 74 Nm

• Jedinica nosača obratka (okretna jedinica osi W)

  • Vrijeme zakretanja za 180°: 4,5 s

  • Promjer prednje ploče/kontraležaja: 500/345 mm

  • Brzina pogona/kontraležaja (maks.): 15/20 min

  • Moment tromosti mase: 140 kgm²

  • Dopušteni moment naginjanja: 8000 Nm

  • Dopušteni tangencijalni moment (pogon/kontraležaj): 10.000/5.000 Nm

  • Sila zaključavanja Hirthovog zupčanika pri 100 bara (pogon/kontraležaj): 190/175 kN

• Držač obratka os A1/A2

  • Kut razdvajanja: 3

  • Vrijeme zakretanja za 180°: 3,5 s

  • Promjer prednje ploče/kontraležaja: 345 mm

  • Brzina (maks.): 20 min

  • Moment tromosti mase: 20 kgm

  • Dopušteni moment naginjanja: 3.000 Nm

  • Dopušteni tangencijalni moment (pogon/kontraležaj): 5.000 Nm

• Mrežni napon: 400 V

• Frekvencija: 50 Hz

• Upravljački napon: DC 24 V

• Nazivna snaga: 72 kW

Dodatna oprema

• Sustav za hlađenje i podmazivanje (upravljanje strugotinama)

  • Vrsta: Transportna traka sa strugačem

  • Dimenzije (D x Š x V): 2885 x 1095 x 1830 mm

  • Visina pražnjenja: 1020 mm

  • Razmak između sita: 500 μm

  • Volumen punjenja: 100 l

  • Pumpa za otpadne vode: 380 l/min pri 1,6 bara

• Centralna rashladna jedinica

  • Tip: DK 160-V/SO

  • Kapacitet hlađenja: 1900 W

  • Min./Maks. temperatura okoline: 10/40 °C

  • Maks. temperatura izlazne vode: 20 °C

  • Temperatura kondenzacije: 40 °C

  • Rashladno sredstvo: R134a, 2 kg

  • Priključena električna snaga: 5,1 kW

• Periferne mase

  • Masa spremnika čiste vode (praznog): 930 kg

  • Masa transportera strugotine (praznog): 450 kg

• Jedan stroj za klanje (opcionalno)

• 3D podaci/CAD steznog tornja (mogućnost 3 stezanja) (opcionalno)

• 2 zamjenska tornja i paket rezervnih dijelova (opcionalno)
