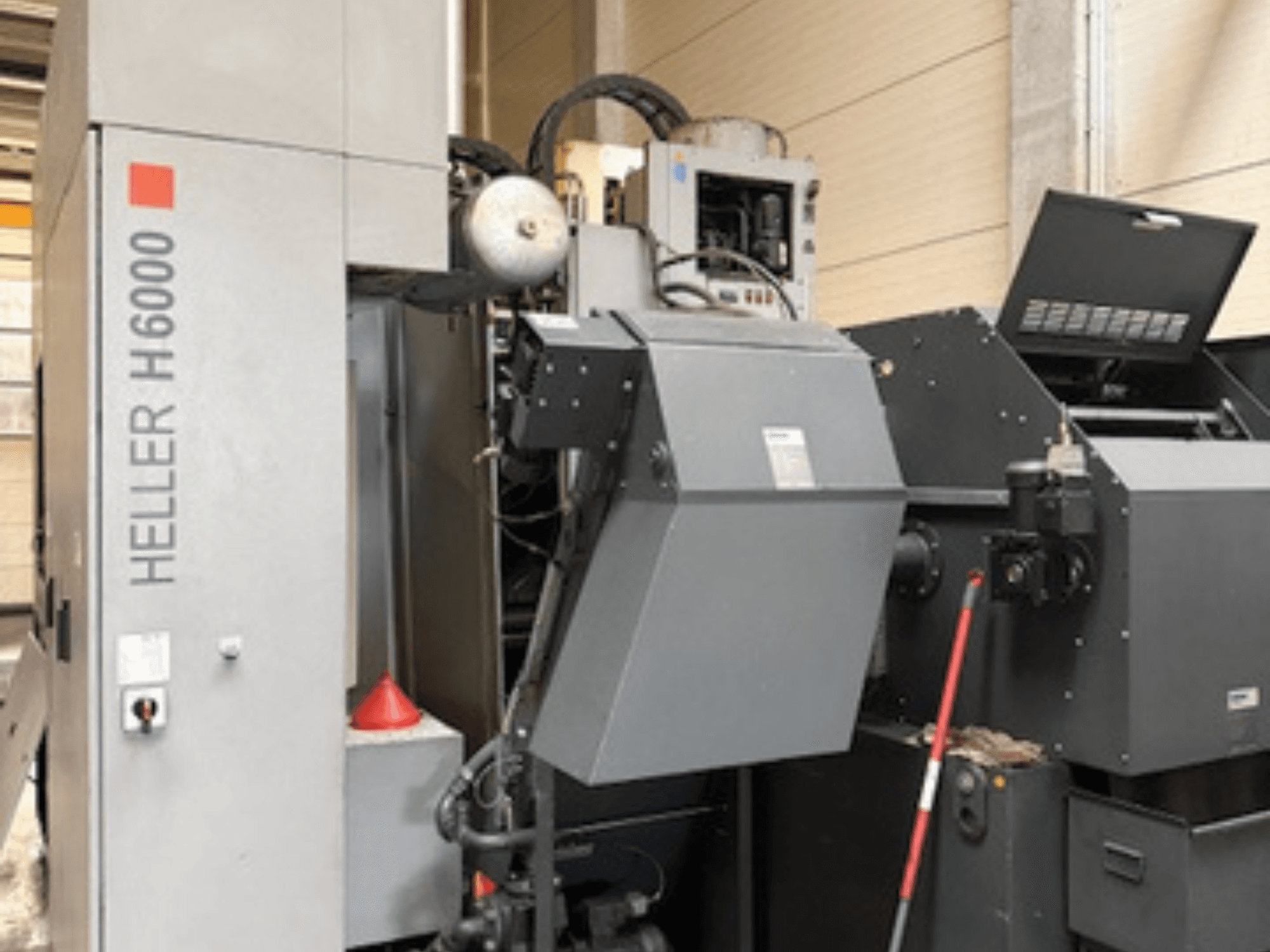

HELLER - H6000DE-MIL-HEL-2011-00005

- Radni sati (Betriebsstunden): 77.128 h

- Efektivno vrijeme rada (Nutzlaufzeit): 57,997 h

- Upravljačka jedinica: SIEMENS 840D linija rješenja

- Hod X-osi: 1000 mm

- Hod osi Y: 1000 mm

- Hod osi Z: 1000 mm

- Brzina brzog pomicanja: 50.000 mm/min

- Brzina pomicanja: 1 - 50.000 mm/min

- Ubrzanje: 5 m/s²

- Maks. dopuštena stezna masa: 1000 kg (1400 kg)

- Vrijeme izmjene paleta: 13 s

- Mjenjač paleta: 2 mjesta za palete

- Veličina palete: 630 x 630 mm (2 jedinice u osnovnom stroju + 1 dodatna paleta)

- Promjer obratka: 900 mm (1.290 mm)

- Visina obratka: 1200 mm

- Radna jedinica: PC 100 PowerCutting

- Raspon brzine: 8.000 o/min

- Maks. snaga pogona (S6-40%): 43 kW

- Maks. okretni moment (S6-40%): 822 Nm

- Stol obratka: NC rotacijski stol, indeksiranje 360.000 x 0,001°

- Stanica za pripremu obratka: Ručno rotirajuća paleta 4 x 90°

- Stezanje obratka: Mehaničko (uključuje 5-struki medijski interfejs, hidraulički tlak 60 bara)

- Konus alata: HSK 100 A (DIN 69 893)

- Spremnik alata: Lančani spremnik s 50 mjesta

- Maks. promjer alata (svi utori zauzeti): 112 mm

- Maks. promjer alata (susjedni slobodni utori): 280 mm

- Maks. duljina alata: 600 mm

- Min. vrijeme od strugotine do strugotine (t2,3 prema VDI 2852): 4,2 s

- Upravljanje rashladnom tekućinom i strugotinom: KNOLL transporter strugotine s trakom za mokru obradu, KNOLL KF 400 sustav za čišćenje rashladne tekućine s filterom od papirne trake (70 bara unutarnjeg dovoda rashladne tekućine / IKZ), ispiranje radnog područja, izvlačenje posude za kapanje, uređaj za ispuhivanje prozora

- Nadzor alata i pribor: Brza kontrola loma svrdla, uređaj za čišćenje drške alata u spremniku lanca, procesno integrirani nadzor alata + nadzor zaštite od kolizije, prijenosna jedinica ručnog kotača (Bedienhandgerät) s sučeljem

- Električni parametri: 400 V, 50 Hz, Nazivna struja 87 A
