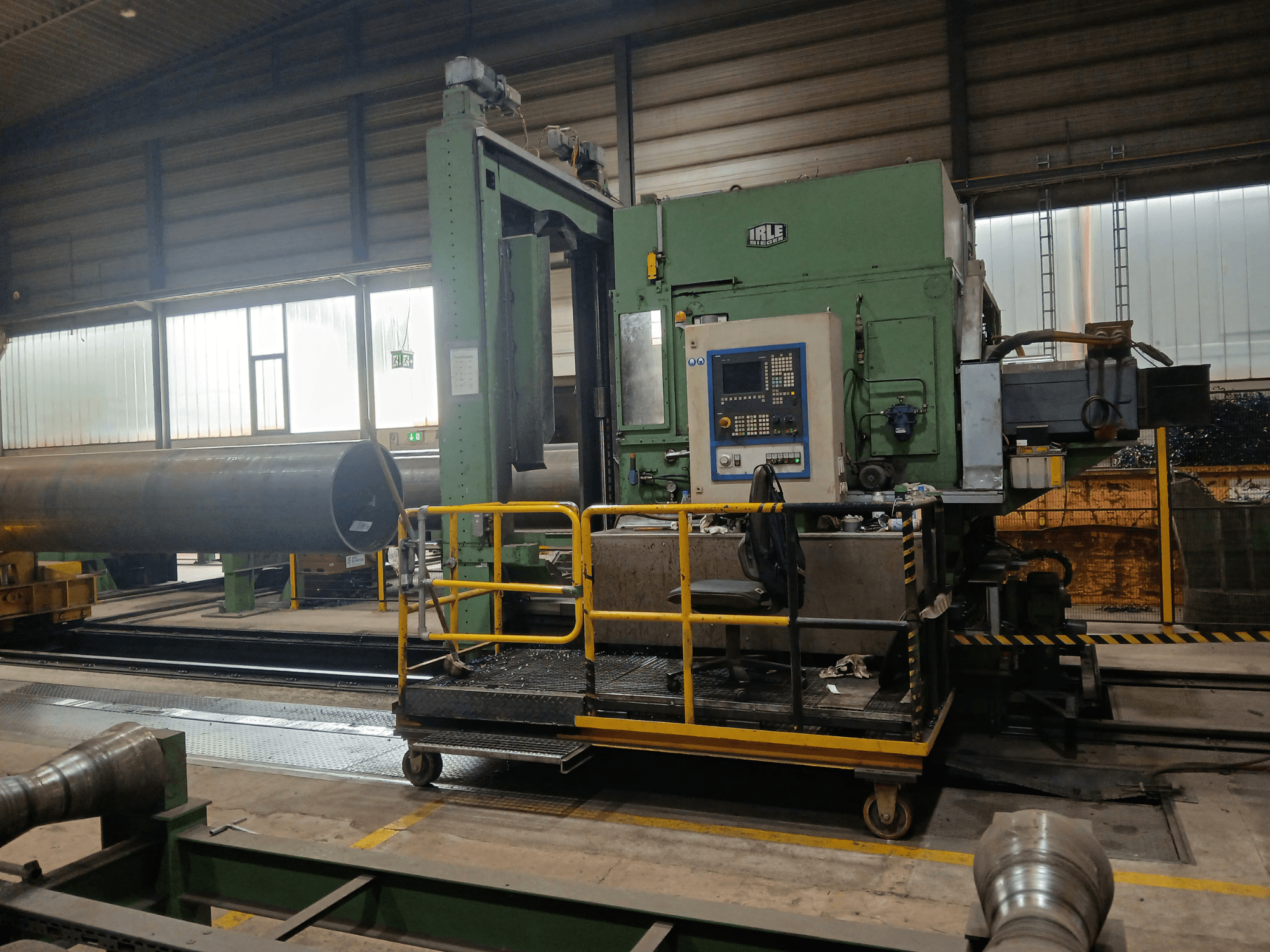

Horizontalni obradni centar proizveden 2004. godine. Ovaj IRLE IRD 1600 CNC ima maksimalni promjer obrade cijevi od 1625 mm i maksimalnu duljinu cijevi od 13200 mm. Podržava maksimalnu debljinu stijenke cijevi od 70 mm i može podnijeti težinu cijevi do 250 kN. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o IRLE IRD 1600 CNC stroju koji imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: IRLE
- godina: 2004.
- MODEL: IRD 1600 CNC
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Horizontalni obradni centar
Tehničke informacije - IRLE IRD 1600 CNC
Pokret
- Broj osi: 2
- Putovanje osi X: 650 mm
- Putovanje osi Z: 800 mm
Tehničke specifikacije
- Snaga vretena: 100 kW
- Brzina vretena: 105 RPM
Dodatne informacije
- Maks. promjer cijevi za obradu: 1.625 mm
- Minimalni promjer cijevi za obradu: 406 mm
- Maks. duljina cijevi za obradu: 13.200 mm
- Minimalna duljina cijevi za obradu: 6000 mm
- Min. debljina stijenke cijevi: 12 mm
- Maks. debljina stijenke cijevi (postupak kopiranja): cca. 40 mm
- Maks. debljina stijenke cijevi (CNC obrada): 70 mm
- Maks. težina cijevi koju treba poduprijeti: 250 kN
- Visina između poda hale i ulaza cijevi: 800 mm
- Ukupna duljina stroja: cca. 24.000 mm
- Ukupna širina stroja: cca. 4.100 mm
- Ukupna visina od poda do vrha steznog škripca: 5.000 mm
- Ukupna težina stroja: cca. 700 kN
- Radni napon: 400 V, 3 faze, 50 Hz
- Upravljački napon: 220 V DC / 50 Hz
- Nazivna radna struja: 400 A
- Međukrevet - Duljina kreveta: cca. 3950 mm
- Međukrevet - Širina kreveta: cca. 1800 mm
- Međukrevet - Visina kreveta (uklj. šasiju): cca. 600 mm
- Međukrevet - Brzina kretanja na temeljnim šinama: 500 - 5000 mm/min
- Međukrevet - Snaga pogonskog motora: 5,5 kW
- Vreteno - Raspon brzina prednje ploče: 7 - 105 min⁻¹
- Vreteno - Brzine motora: 300 - 4500 min⁻¹
- Glava motora - Snaga motora: 100 kW
- Vreteno - Snaga motora (radni ciklus S1): 105 kW
- Vreteno - Maks. okretni moment prednje ploče (S1 rad): 33.000 Nm
- Vreteno - Karakteristična brzina: 27 min⁻¹
- Glavno vreteno - Promjer glavnog vretena (prednji ležajevi): 300 mm
- Prednja ploča (X-os) - Promjer prednje ploče: cca. 1.950 mm
- Prednja ploča (X-os) - Raspon hoda nosača NC alata: cca. 650 mm
- Prednja ploča (X-os) - Brzina posmaka nosača alata (beskonačno promjenjiva): 0,5 - 1500 mm/min
- Prednja ploča (X-os) - Maks. dostižna sila pomicanja: 25 kN
- Mjenjač za pomicanje (Z-os) - Hod pomicanja vretena na postolju stroja: 800 mm
- Mjenjač za pomicanje (Z-os) - Brzina pomicanja (beskonačno promjenjiva putem AC servomotora): 0,5 - 200 mm/min
- Mjenjač za pomicanje (Z-os) - Brzina brzog pomicanja: 1500 mm/min
- Mjenjač za pomicanje (Z-os) - Sila pomicanja: 30 kN
- Mjenjač za pomicanje (Z-os) - Okretni moment motora za pomicanje: 27 Nm
- Stacionarni nasloni za stezanje cijevi - Raspon stezanja: 406 - 1625 mm
- Stezni stalci za cijevi - Nosivost cijevi po stalnom stalku: 150 kN
- Stacionarni nasloni za stezanje cijevi - Podesiva sila stezanja: 10 - 200 kN
- Stacionarni nasloni za stezanje cijevi - Maks. brzina podešavanja centralno pomičnih steznih prečki: 600 mm/min
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
