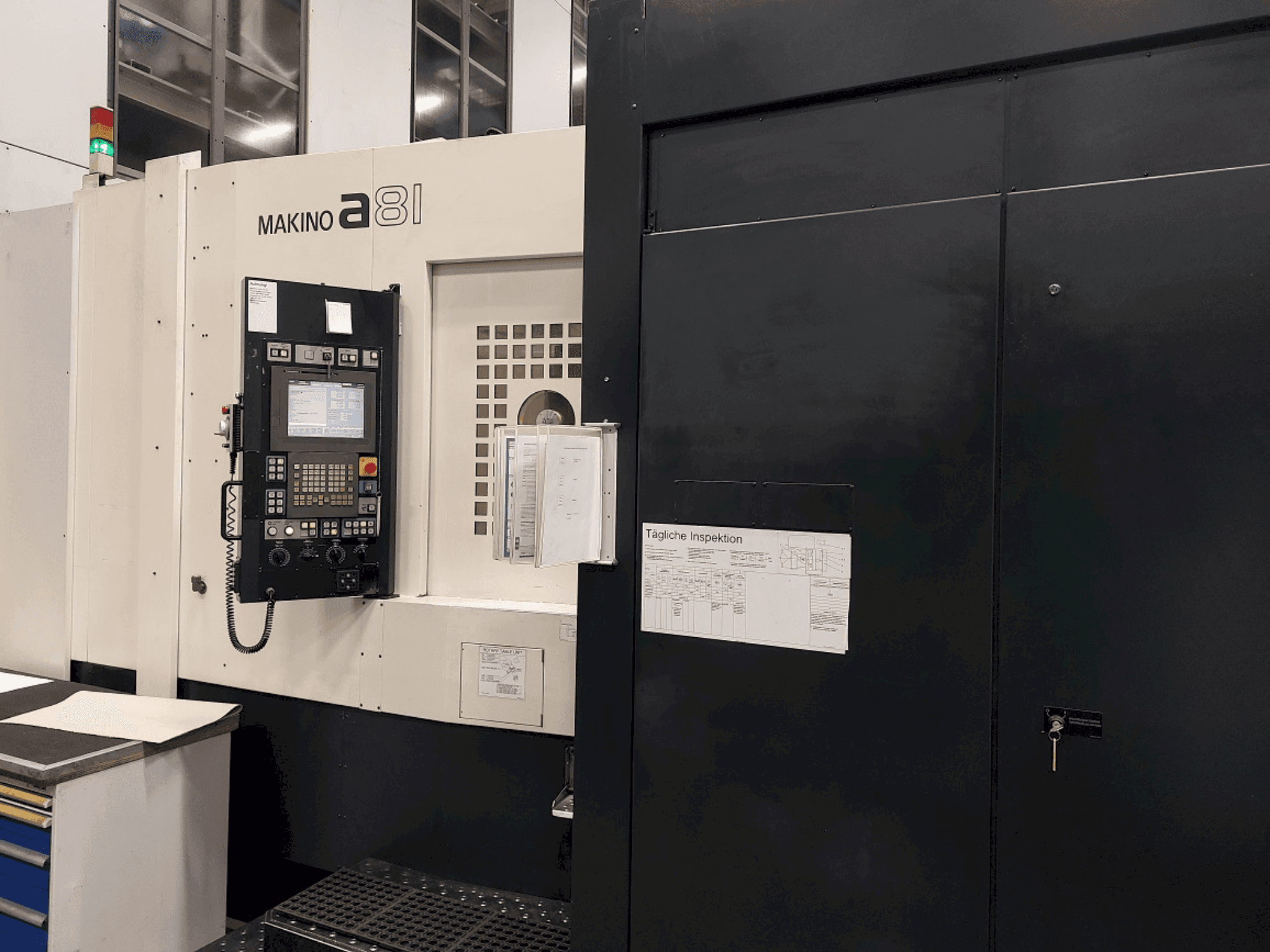

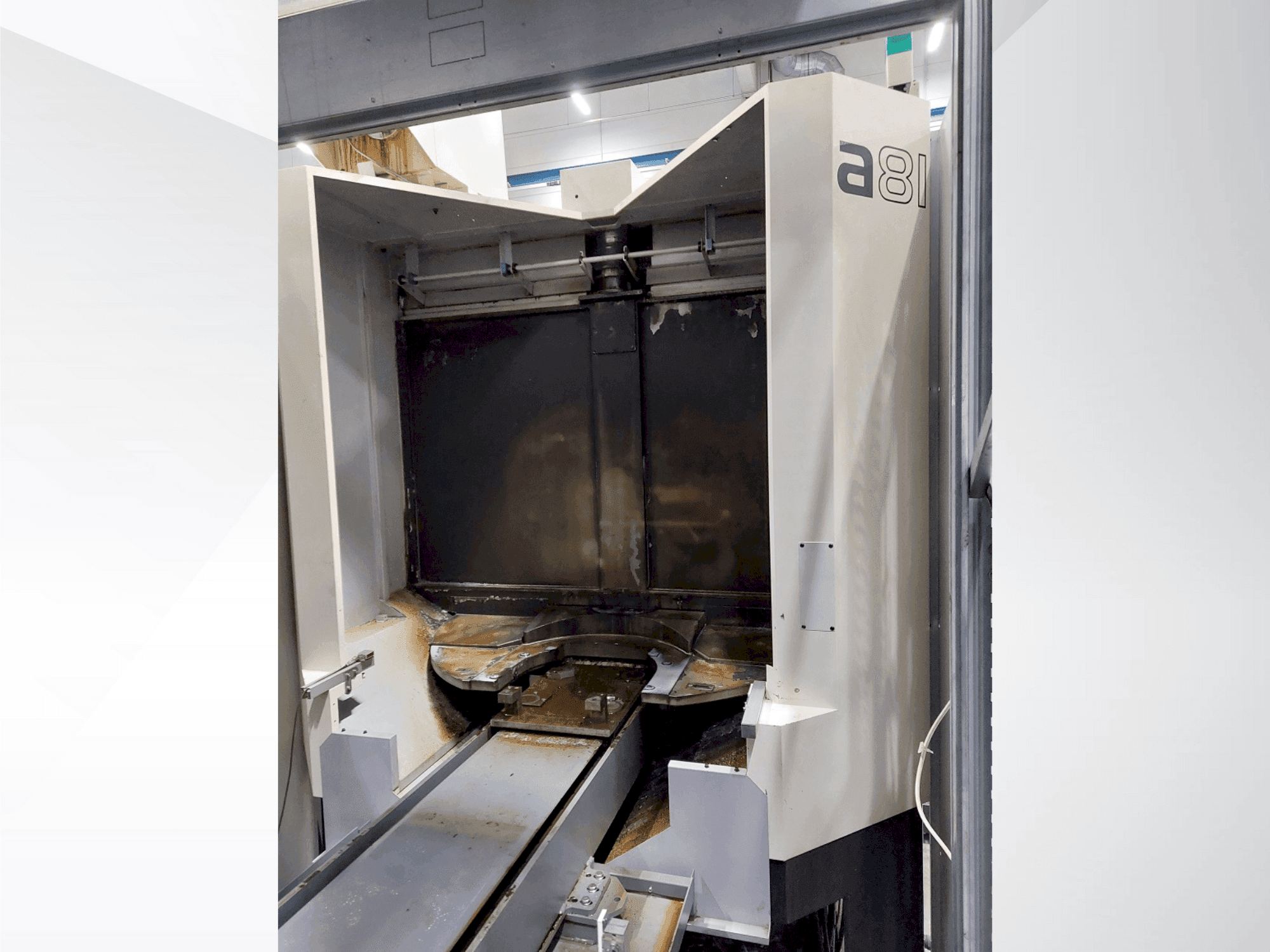

Makino - a81DE-MIL-MAK-2008-00002

Dodatna oprema

• Hlađenje vretena

• Sustav spremnika s kompaktnim trakastim filterom Knoll, 3200 litara

• Dovod rashladne tekućine kroz vreteno

• Ekstrakcija uljne magle

• Transportna traka sa strugačem

• Komplet za prenamjenu za samostojeći rad (trenutno se koristi kao sistemski stroj)

Prednosti stroja

Tehničke prednosti stroja

• Poprečni pomak (x-os) stupa: 900 mm

• Podešavanje visine (y-os) vretenaste jedinice: 800 mm

• Uzdužno pomicanje (z-os) stola: 1020 mm

• Dopušteni promjer zakretanja u radnom području: 1000 mm

• Maks. visina zakretanja od površine palete: 1300 mm

• Veličina palete: 630 x 630 mm

• Paleta – nc – rotacijski stol s 4. nc osi

• Ulazna rezolucija: 0,001°

• Točnost pozicioniranja: ± 3 kutne sekunde

• Spremnik alata s 242 mjesta za pohranu

• Rasvjeta i filtracija:

  • Rasvjeta časopisa (naknadno ugrađena).

  • Pumpa i gruba filtracija za ispiranje kreveta i radnog prostora.

  • Filterski flis od 100 µm.

• Sustavi za hlađenje:

  • Unutarnje hlađenje kroz vreteno (IKZ).

  • Stupnjevi tlaka do 50 bara.

  • Dvostruki prekidački filter od 40 µm.

  • Pripremljena montaža za vanjsku pumpu za hlađenje.

• Softver i upravljanje:

  • Fanuc Macro B.

  • Funkcionalnost preskakanja HD-a.

Izborno

• Skladištenje i palete:

  • Uključuje dvije palete.

  • Kapacitet držača alata: 241 komada.

Dodatne informacije

Napajanje 400 V, 3-fazni AC, 50 Hz Nazivna snaga: 72 kVA Opcije upravljačkog sustava za 48 nultih točaka i prilagođeni makro B Praćenje vijeka trajanja alata Detekcija loma alata Adaptivna kontrola posmaka Komprimirani zrak kroz vreteno Kompaktni trakasti filter Knoll, 3200 litara Magnetski separator Dvostruki preklopni filter za IKZ Dovod rashladne tekućine kroz vreteno Komprimirani zrak kroz vreteno Usisavanje uljne magle Trakasti transporter strugača Upravljački sustav: Makino Pro5 Opcije za 48 nultih točaka i prilagođeni makro B Praćenje vijeka trajanja alata Detekcija loma alata (paralelno s glavnim radom) Adaptivna kontrola posmaka Komplet za konverziju za samostalni rad (trenutno se koristi kao sistemski stroj (FFS/FMS)) Izmjenjivač paleta s postavljanjem 2 palete u naizmjeničnim ciklusima na stanicu smještenu izvan radnog područja Držač paleta rotirajući, indeksiran u intervalima od 90°, elektronički nadziran položaj 0 Kodiranje za automatski poziv programa pri umetanju palete Stanica za skladištenje paleta osigurana zaštitnim uređajem i električnom blokadom
