UNION - T105DE-MIL-UNI-1999-00001

Name: UNION T105
Brand: UNION
SKU: DE-MIL-UNI-1999-00001
Price: 69000 EUR
Availability: InStock

69.000 €

GINDUMACOVA cijena

(Franko tvornica)

Zatražite službenu ponudu

Razgledajte stroj

Pošaljite protuponudu

Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Kontaktirajte na Whatsappu

GINDUMAC
Proizvodi
Alatni strojevi
➤ Rabljeni obradni centar UNION T105 na prodaju | gindumac.com

Prikaži na izvornom jeziku

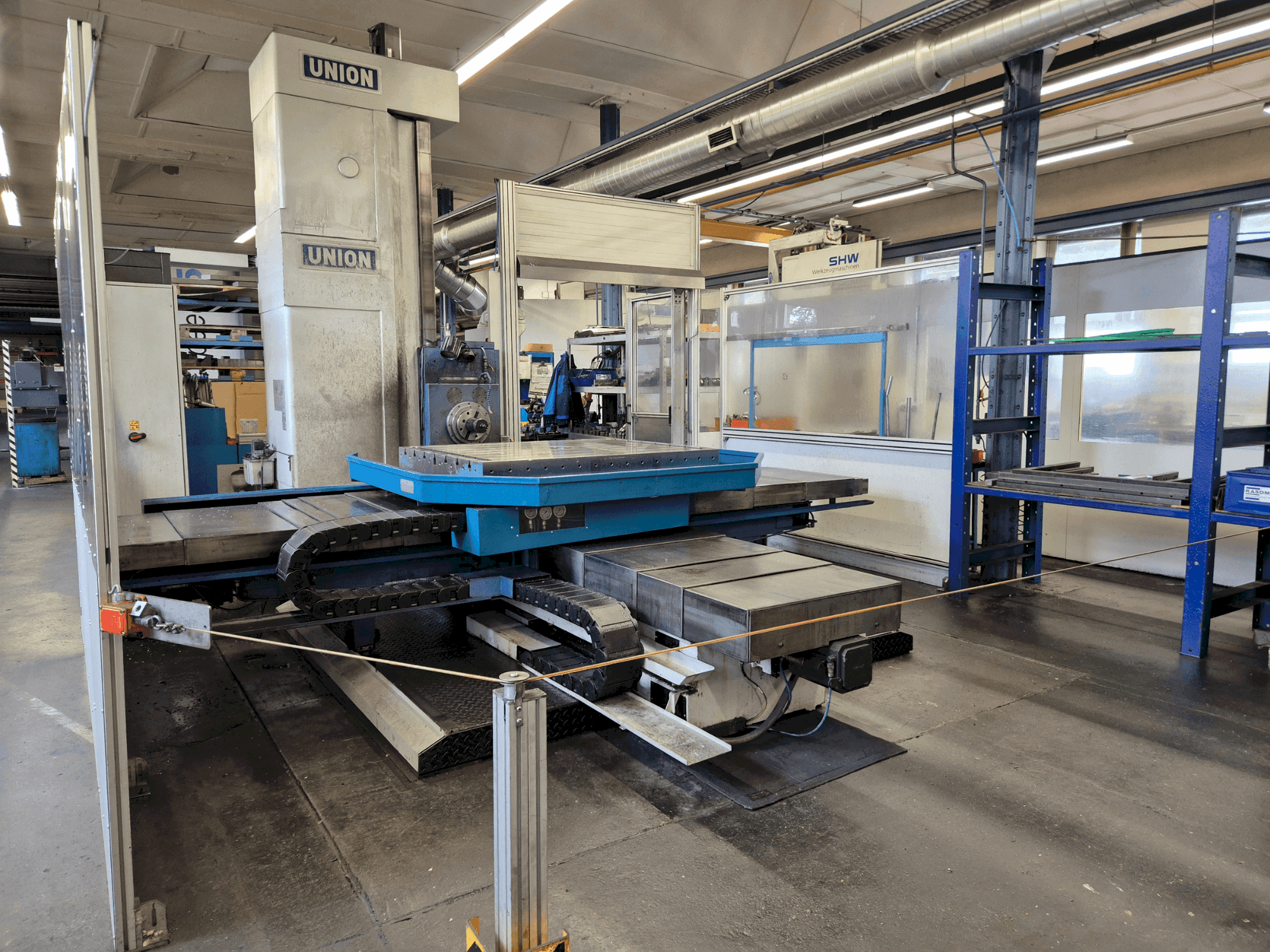

Ovaj horizontalni obradni centar UNION T105 proizveden je 1999. godine. Ima radno područje s visinom obrade od 1600 mm, širinom od 2000 mm i uzdužnim pomicanjem stola od 1600 mm. Promjer vretena bušilice je 105 mm, a uključuje Heidenhain TNC 426 upravljački sustav. Stol se okreće za 360° s nagibom od 1°. Razmislite o kupnji ovog horizontalnog obradnog centra UNION T105. Kontaktirajte nas za više informacija.

Pregled

brand: UNION
godina: 1999.
MODEL: T105
namjena: Glodanje
Lokacija: Njemačka
vrsta stroja: Horizontalni obradni centar
brand upravljačke jedinice: HEIDENHAIN

Tehničke informacije - UNION T105

Upravljačka jedinica

Brand: HEIDENHAIN
Model: TNC 426

Glavni pogon

Broj osi: 3

Hodovi

Os X Hodovi: 1600 mm
Os Y Hodovi: 2000 mm
Os Z Hodovi: 1600 mm

Dodatne informacije

Prednosti stroja

Tehničke prednosti stroja:
- - Pomicanje vretena bušilice po osi w: 710 mm
- - Stezna površina: 1200 x 1500 mm
- - Mogućnost okretanja: 360° / nagib od 1°
- - Točnost pozicioniranja i ponavljanja: +/- 0,025 mm
- - Četverostrana obrada: moguća

Dodatne informacije

- Stroj još uvijek pod napajanjem / Y-os (vertikalno pomicanje) 1600 mm/ W-os (pomicanje vretena za bušenje) 700 mm/ Najniži položaj središta vretena za bušenje iznad središta stola 0 mm/ maks. Sila pomicanja Y 16000 kN/ maks. Sila pomicanja W 16000 kN/ Brzina pomicanja 2...4000 mm/min/ Brzina brzog pomicanja Y 6 m/min/ Brzina brzog pomicanja W 4 m/min/ Promjer vretena za bušenje 105 mm/ Broj stupnjeva prijenosa 2/ Raspon brzina I. Stupanj prijenosa min⁻¹5...630/ Raspon brzina II. Stupanj prijenosa min⁻¹631...2000/ Snaga glavnog pogona (S1-Rad) 22 kW/ maks. Okretni moment na vretenu (S1-Rad) 1327 Nm/ maks. Okretni moment na vretenu (S6-Rad, 60% ED) 2000 Nm/ Potreban prostor, D x Š x V mm vidi plan ugradnje/ Neto težina (gornja verzija) cca. 17 200 kg/ Vrijednosti priključka, električne: Ukupna snaga 63 kVa/ Predosigurač A125/ Nazivna struja A92/ Presjek dovodnog voda 50 mm²/ Radni napon, stroj/upravljački ormar/utičnice 400/230V +6/-10%/ Frekvencija Hz50/ Upravljački napon 24V ±10%/ Priključak rasvjete upravljačkog ormara i utičnice A 10/ Klasa zaštite stroja IP 54/ Klasa zaštite upravljačkog ormara IP 54/ Y-os (vertikalno pomicanje) 1600 mm/ W-os (pomicanje vretena za bušenje) 700 mm/ Najniži položaj središta vretena za bušenje iznad središta stola 0 mm/ maks. Sila pomicanja Y 16000 kN/ maks. Sila pomicanja W 16000kN/ Brzina pomicanja 2...4000 mm/min/ Brzina brzog pomicanja Y 6 m/min/ Brzina brzog pomicanja W 4 m/min/ Promjer vretena za bušenje 105 mm/ Broj stupnjeva prijenosa 2/ Raspon brzina I. Stupanj prijenosa min⁻¹5...630// Raspon brzina II. Stupanj prijenosa min⁻¹631...2000/ Snaga glavnog pogona (S1-Rad) 22kW maks./ Okretni moment na vretenu (S1-Rad) 1327 Nm maks./ Okretni moment na vretenu (S6-Rad, 60% ED) 2000 Nm

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
