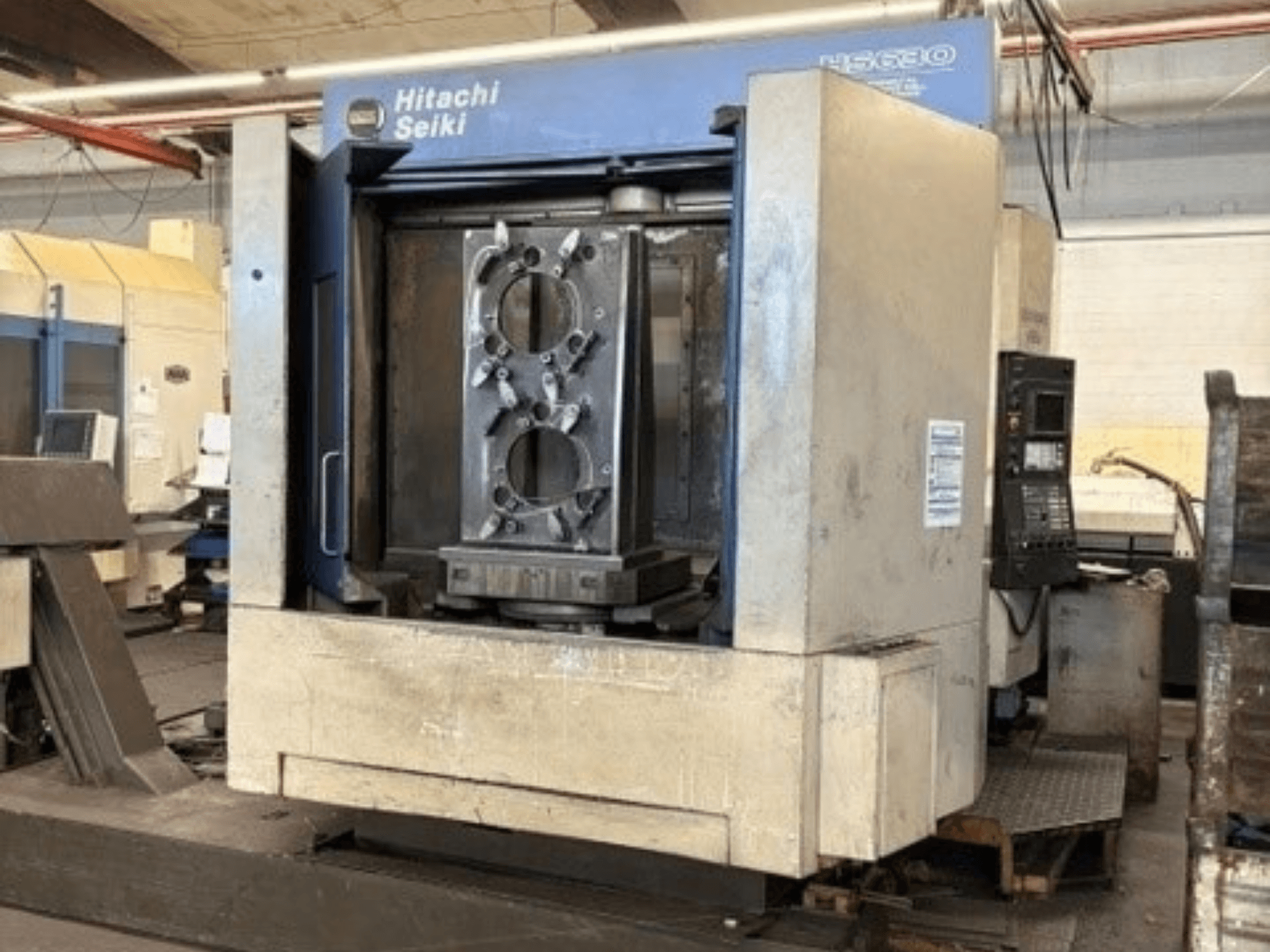

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Nedavno održavanje / nadogradnje: Opremljeno novim linearnim vodilicama na Y-osi, obnovljenim kugličnim vijkom s novim ležajevima

- Upravljački sustav: Seikos Lambda / Fanuc Control

- Radna površina stola: 630 x 630 mm

- Kut indeksiranja: 1° (360°)

- Metoda indeksiranja: Apsolutno, 3-pozicijsko

- Nosivost palete: maks. 1200 kg

- Udaljenost od središta vretena do površine stola: 100 - 900 mm

- Udaljenost od vrha vretena do središta stola: 150 - 1000 mm

- Konus vretena: NT50 / NT40

- Brzina vretena: 1,0 - 6000 o/min / 100 - 10000 o/min (potpuno automatski i kontinuirano)

- Najmanji korak: 0,001 mm

- Brzina posmaka pri rezanju: 1 - 20000 mm/min

- Brzina pomicanja: 5000 mm/min

- Brzi pomak: 45000 mm/min

- Motor vretena (AC 50% ED): 30/45 kW (40/30 KS)

- Hidraulički motor: 2,2 kW (3 KS) - 4P

- Motor za podmazivanje: 17-2 (0,02)-2 W (KS)-P

- Pogonski motor X-osi: FANUC MODEL α30

- Pogonski motor osi Y: FANUC MODEL α40F

- Pogonski motor Z-osi: FANUC MODEL α30

- Motor za indeksiranje stola: 1,0 kW (1,4 KS)

- Motor za hlađenje vretena: 0,4 kW (0,5 KS) - 4P

- Kapacitet alata ATC: 40 komada (opcionalno 60 / 90 / 120 alata)

- Maks. promjer alata: Ø 125 mm

- Maks. duljina alata: 500 mm

- Maks. težina alata: 25 kg

- Metoda odabira alata: Bilo koja / Dvosmjerna putem 2- i 4-znamenkaste T-riječi

- Metoda zamjene APC-a: Rotacijski tip

- Težina stroja: 15000 kg (33000 lbs)

- Standard drške alata: BT50

- Tolerancija odstupanja drške alata: maks. 0,025 mm (pozicije A i B)

- Okomitost drške alata: 0,015/100 mm u odnosu na ravninu A
