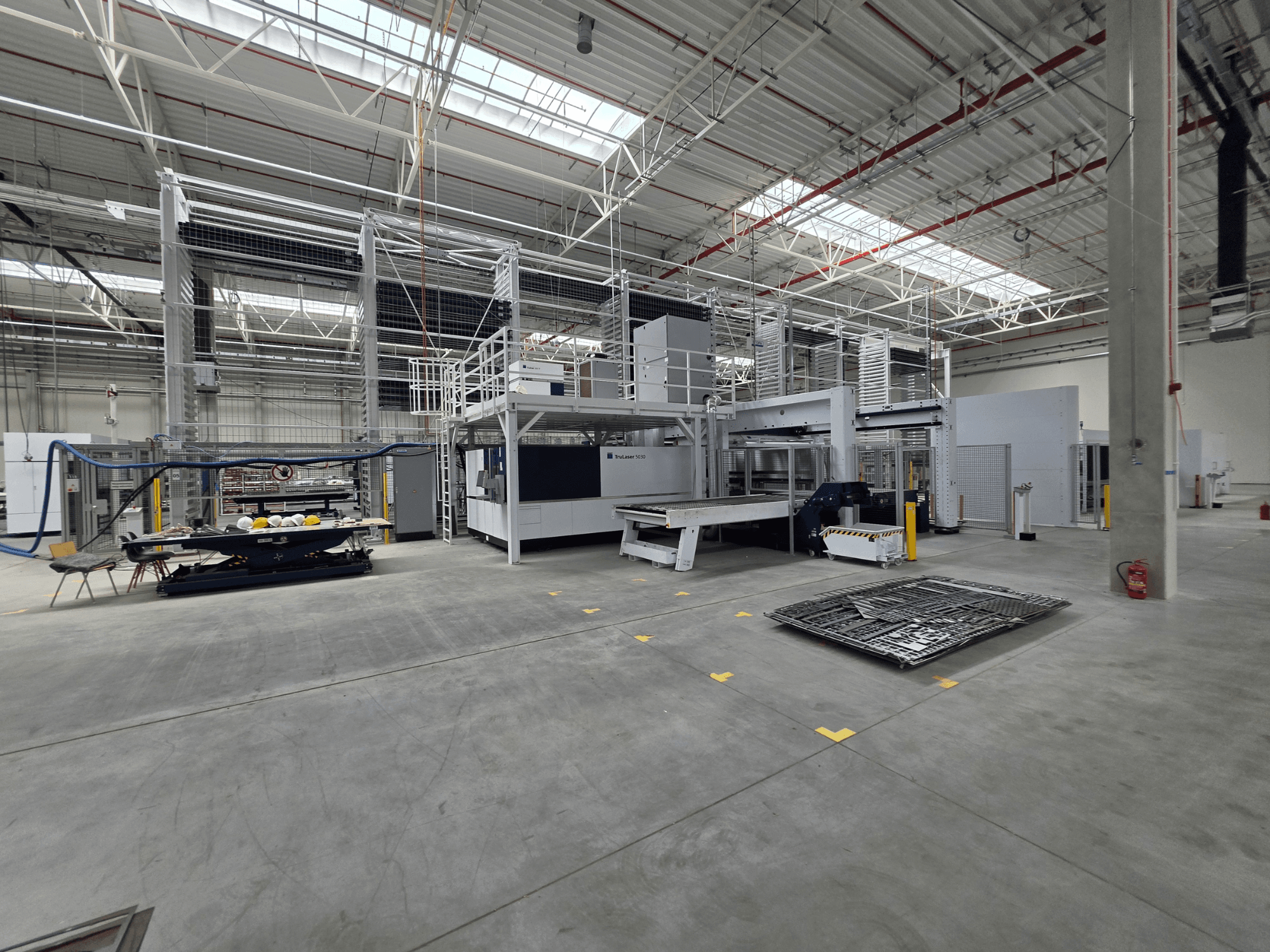

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Sustav za pohranu: STOPA Compact II

  • Vrsta: Automatizirani sustav za skladištenje lima s kaotičnim upravljanjem skladištenjem

  • Visina skladišta: 7.900 mm

  • Format lista: 3050 x 1525 mm

  • Maksimalno opterećenje po skladišnom mjestu: 3000 kg

  • Broj mjesta za pohranu: 266

  • Ukupni skladišni kapacitet: 798 t

  • Konfiguracija: 8 sekcija/tornjeva, do 37 skladišnih razina po sekciji

  • Format palete: GF 3050 x 1525 x 90 mm

  • Vrste paleta: SPO, SPMgl

  • Visine utovara: 185 / 275 / 460 mm

  • Funkcije: Automatsko skladištenje i preuzimanje materijala; automatska opskrba materijalom povezanim proizvodnim ćelijama; sučelje za pohranu integriranih proizvodnih strojeva

• Kontrola pohrane

  • Serverski operativni sustav: Windows Server 2022

  • Centralno upravljanje skladištem i automatizirano upravljanje protokom materijala

  • Integracija s proizvodnom opremom tvrtke TRUMPF

• Povezane proizvodne ćelije

  • TRUMPF TruLaser 5030 vlakno (L76)

    • Vrsta stroja: CNC 2D stroj za rezanje vlaknima s laserom

    • Radno područje: 3000 x 1500 mm

    • Laserski izvor: TruDisk 6001, 6000 W

    • CNC upravljanje: Siemens SINUMERIK 840D sl

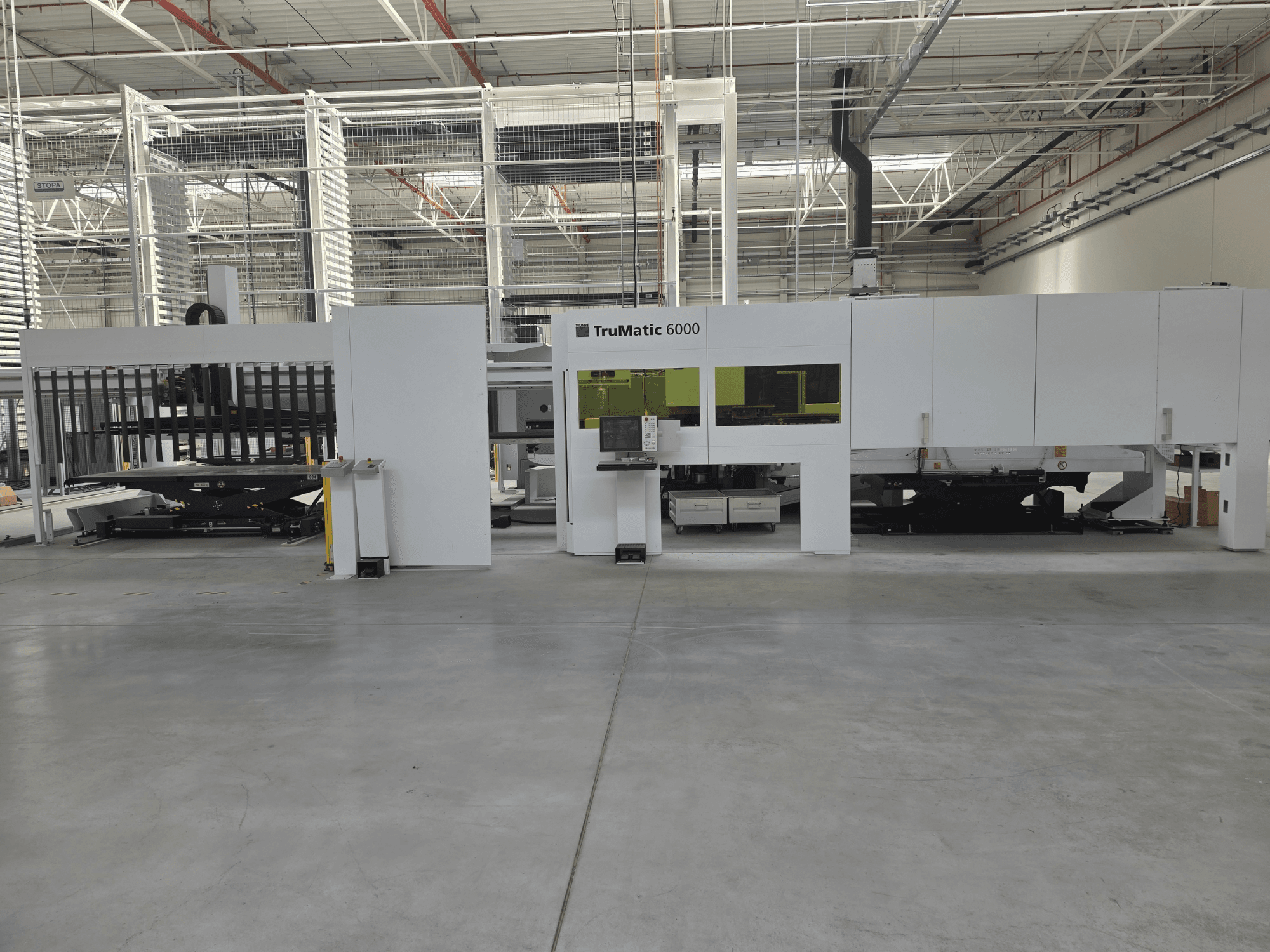

  • TRUMPF TruMatic 6000 vlakna

    • Vrsta stroja: Kombinirani CNC stroj za probijanje i rezanje vlaknastim laserom

    • Radna površina: 3050 x 1550 mm

    • Laserski izvor: TruDisk 3001, 3000 W

    • Maksimalna sila probijanja: 180 kN

    • Linearni magazin alata: 25 pozicija

  • TRUMPF TruBend Center 7030 (B34) – ćelija 1

    • Vrsta stroja: Automatski centar za savijanje panela

    • Maks. duljina savijanja: 3.123 mm

    • Maks. debljina: konstrukcijski čelik 3,0 mm; nehrđajući čelik 2,2 mm; aluminij 4,0 mm

    • Maks. visina kutije: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – ćelija 2

    • Iste specifikacije kao i ćelija 1

• Funkcionalnost sustava (sažetak)

  • Centralno automatizirano skladištenje i preuzimanje sirovog lima

  • Automatska opskrba materijalom spojenim laserskim, probijajućim laserskim i ćelijama za savijanje panela

  • Automatski prijenos između skladišnih i proizvodnih stanica

  • Centralizirano rukovanje listovima velikog kapaciteta

• Glavna konfiguracija sustava

  • 1 x STOPA Compact II automatizirani sustav za skladištenje listova

  • 1 x TRUMPF TruLaser 5030 vlaknasta 2D laserska rezna ćelija

  • 1 x TRUMPF TruMatic 6000 ćelija za probijanje vlakana i lasersko rezanje

  • 2 x TRUMPF TruBend Center 7030 automatske ćelije za savijanje panela

Dodatna oprema

• Za vlakno TRUMPF TruLaser 5030 (L76)

  • Automatski mjenjač paleta

  • LiftMaster Compact 1530 (automatski utovar i istovar)

  • STOPA priključak/sučelje za pohranu

• Za TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatsko rukovanje limom)

  • GripMaster 3000 x 1500 mm

  • Integracija/sučelje sustava za pohranu

• Za TRUMPF TruBend Center 7030 (obje ćelije)

  • Dvoosni manipulator dijelova

  • 5-osni stražnji graničnik

  • Rotacijski manipulator

  • ToolMaster Bend

  • Automatsko utovarivanje i istovarivanje

  • Sučelje za pohranu

• Na razini cijelog sustava

  • Centralni poslužitelj za upravljanje pohranom (Windows Server 2022)
