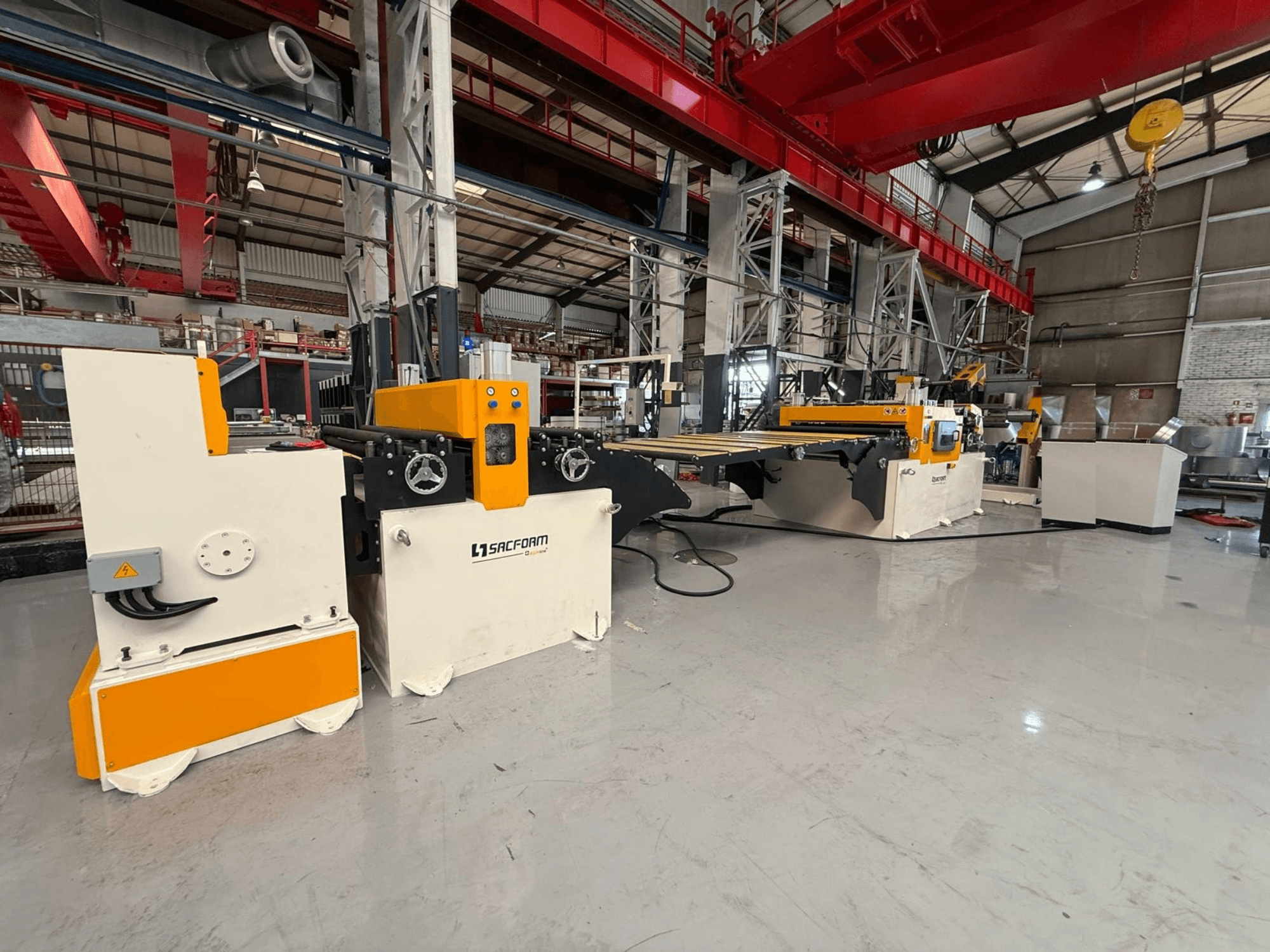

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapacitet: širina 1500 mm x debljina 1–3 mm (AL/MS), do 1,5 mm (SS), koluti od 6 tona

• Materijali: Aluminij (AL), Meki čelik (MS), Nehrđajući čelik (SS)

• Veličina gotovog lima: širina 500–1500 mm; duljina 500–4000 mm

• Specifikacije zavojnice: unutarnji promjer 490/610 mm; vanjski promjer maksimalno 1400 mm; težina maksimalno 6000 kg

• Brzina linije: 30 m/min brzina slobodnog rada (početak i zaustavljanje škara dodaje ~2,5 s po rezu)

• Operateri: 1

• Struja i komunalije:

  • Električni napon: 380 V, 3 faze, 50 Hz; pomoćni 220 V, 50 Hz; 24 V DC solenoidi

  • Instalirana snaga 32 kW; tipična radna potrošnja 13 kW

  • Pneumatski zrak: 6 bara

  • Hidraulika: radni tlak 120 bara; glavni radni tlak 220 bara; 2 hidraulične jedinice, svaka 40 L

• Upravljanje i elektronika: Siemens PLC; Siemens/Rexroth elektronika i upravljačka ploča; 7" zaslon osjetljiv na dodir; mogućnost daljinske podrške

Konfiguracija linije (uključeni moduli i ključne specifikacije)

• Hidraulički vagon za utovar zavojnica:

  • Nosivost 6000 kg (jedna zavojnica), maksimalna širina 1500 mm, maksimalni vanjski promjer 1400 mm

  • Krevet u obliku slova V, hidraulično pomicanje i podizanje (hod 300 mm), upravljanje s ploče

• Hidraulički odmotač s jednim trnom:

  • Nosivost 6000 kg; maksimalna širina trake 1500 mm; unutarnji promjer 490–610 mm; vanjski promjer 1400 mm

  • Hidraulički trn s konusnim širenjem; motorizirani bubanj s reduktorom, podesiva brzina

  • Gornja tlačna/sigurnosna ruka; laserski senzor za kontrolirano odmotavanje i automatsko zaustavljanje

• Automatska platforma za usmjeravanje/narezivanje navoja sa servo rukom za savijanje:

  • Automatsko uvlačenje zavojnice i prijenos u ravnalo

  • Ruka za savijanje: 2 valjka Ø110 mm, servo pogon; 2 klipa

  • Kretanje platforme: hidraulično gore/dolje i naprijed/natrag; automatsko, bez ručnog uvlačenja konca

• Jedinica za ravnanje:

  • Brzina do 30 m/min; radna širina 500–1500 mm

  • Ukupno 11 valjaka: 7 za ravnanje, 2 za uvlačenje, 2 za stiskanje (svi Ø110 mm)

  • Motorizirano podešavanje ravnala; hidraulički otvarajuća grupa valjaka

  • Pneumatski pritisak valjka; grupa zupčanika s malim zazorom; materijal zupčanika 8620

  • Vertikalne vodilice ležajeva; 2 vodilice; podešavanje širine putem sustava zupčanika

  • Uključena značajka PVC premaza

• Servo dovodnik:

  • Brzina do 30 m/min; maksimalna širina 1500 mm; debljina 1–3 mm

  • 2 servo valjka (gornji/donji) Ø110 mm; materijal valjaka 4140

  • Upravljanje rezanjem na duljinu temeljeno na enkoderu; pneumatski tlak; zupčanici s malim zazorom

  • Vođenje: dvostrane bočne vodilice, horizontalni vodeći valjci, podešavanje širine zupčanika, poravnanje desno/lijevo do 90°

  • Servo upravljanje: automatski ciklus dodavanja, programabilna brzina, programabilna duljina i količina reza, memorija za 250 programa i do 50 duljina, 7" zaslon osjetljiv na dodir, 8 vanjskih izlaza

• Giljotinske škare za pokretanje i zaustavljanje:

  • Kapacitet rezanja 1–3 mm; širina 1500 mm

  • Materijal oštrice 2379; oštrice od visokog udjela ugljika/kroma; 2 oštrice gornje, 4 oštrice donje

  • Podesivi razmak noža; mehaničko stezanje lima

  • Gubitak vremena ciklusa od cca. 2,5 s po rezu; teflonske klizne vodilice na reznoj gredi

• Hidraulički i pneumatski brendovi: hidraulički ventili Bosch Rexroth/Bucher; pneumatika Festo/Pemaks; motori Gamak/Yilmaz

• Elektrika/automatizacija: Siemens PLC; Siemens/Rexroth komponente; električni ormar i sustav automatizacije

Bilješke

• Kapacitet nehrđajućeg čelika ograničen je na maksimalnu debljinu od 1,5 mm.

• Navedenih 30 m/min je brzina slobodne linije; stvarni protok ovisi o ciklusu smicanja start-stop (~2,5 s po rezu).
