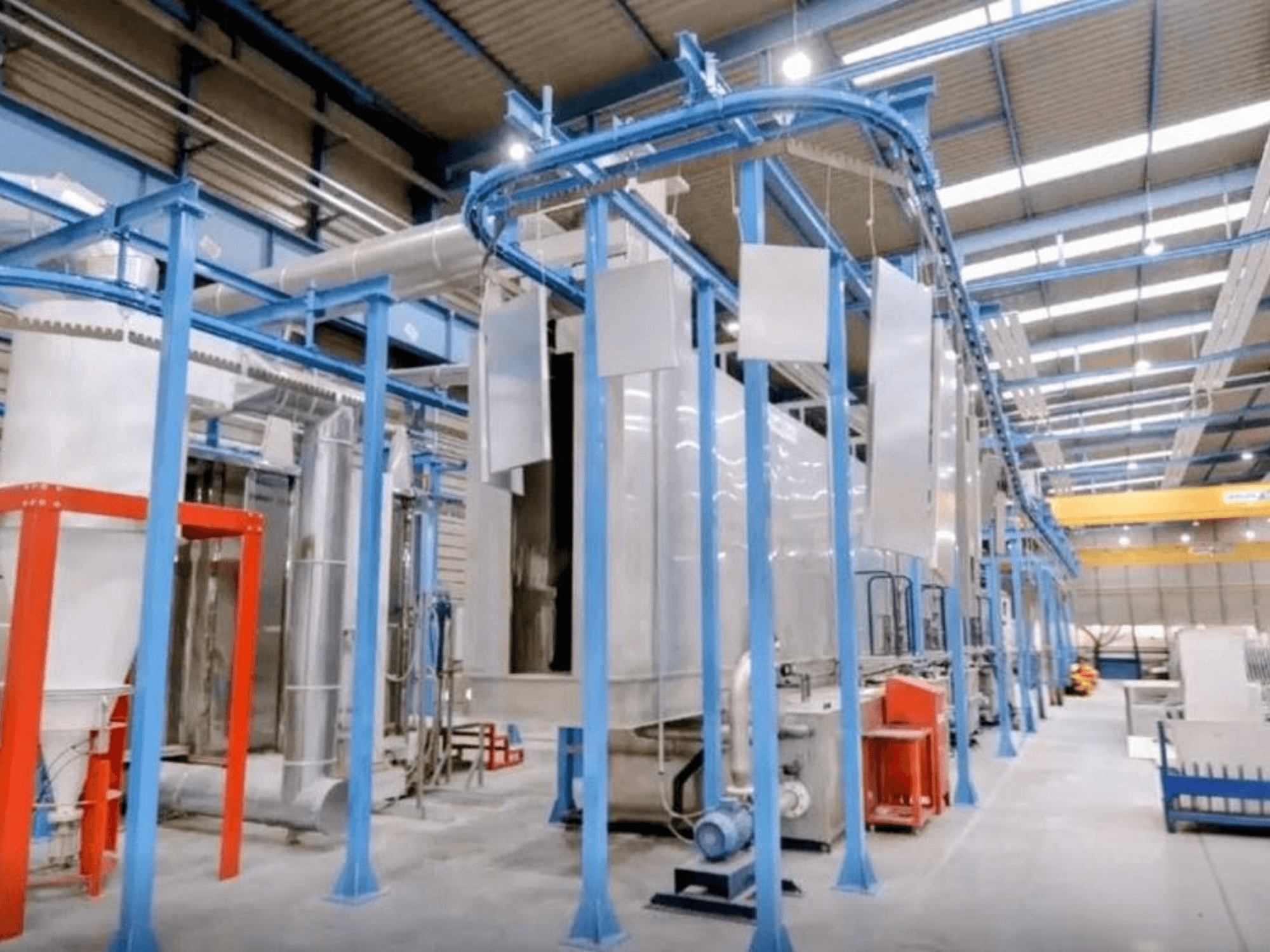

CABYCAL - lppES-OTH-CAB-2018-00001

• Transporter

  • Tip: Nadzemni monorail transporter (pogonjen frekventnim pretvaračem)

  • Raspon brzine: 0,75 do 1,2 m/min (konstrukcijska brzina 0,75 m/min)

• Reciprokator (os primjene)

  • Maks. vertikalni hod: 2.200 mm (podesivo)

  • Vertikalna brzina: 0,14 do 0,6 m/s (podesivo)

  • Pokret pozicioniranja: Ručno podešavanje

• Kapacitet dijela

  • Materijal obratka: Metal

  • Maks. dimenzije dijela (D x Š x V): 1000 x 100 x 2000 mm

  • Razmak mjerila (Š x V): 300 x 2200 mm

  • Maks. opterećenje: 35 kg po vješalici od 800 mm

  • Proizvodni kapacitet: 56 stalaka/sat pri 0,75 m/min; 90 stalaka/sat pri 1,2 m/min

• Sustav za nanošenje praha

  • Marka/Model: Nordson Encore LT

  • Reciprokatori: 2x elektronički reciprokatori

  • Automatski topovi: 4 automatska barutna topova s pojedinačnim upravljačkim modulima

  • Kabina za prašinu i oporavak: Kabina s ciklonom za oporavak i apsolutnim filterom s automatskim pulsirajućim mlaznim čišćenjem

  • Brzina zraka na otvorima: cca. 0,5 m/s

• Komponente linije i toplinska oprema

  • Tunel za predobradu: 5-stupanjski tunel za čišćenje s kemijskim kupkama, ventilatorom za odvođenje pare, naprednim solenoidnim ventilima

  • Sušionica: Plinska, unutarnji izmjenjivač topline, 2x ventilatora za recirkulaciju zraka, 2x ventilatora zračne zavjese

  • Peć za polimerizaciju: Plinska, unutarnji izmjenjivač topline, 2x ventilatora za recirkulaciju zraka, 1x ventilator zračne zavjese, 1x gornji ventilator za odvod zraka

  • Plamenici pećnice: BALTUR (Šifra 17080010 / BTG 15 5060HZ)

  • Maksimalna radna temperatura: 180°C

• Komunalni i tehnički zahtjevi

  • Električni priključak: 400 VAC, 3 faze + neutralni vod + uzemljenje, 50 Hz

  • Ukupna električna snaga: 90 kW (otprilike 80 kW potrebnih snaga mreže)

  • Potrošnja električne energije: ~80% (isključujući kabinu za nanošenje)

  • Gorivo za grijanje: Prirodni plin

  • Toplinska snaga: ukupno 520 kW (650 kW instalirane snage / ~420 kW potrošnje s povratom topline)

  • Komprimirani zrak: Čisti, suhi zrak pri 6–8 bara (2x 1/2" priključci + 1x 1" priključak za primjenu)

  • Voda s reverznom osmozom: distribucija u jednoj točki (TTS) pri 2–3 bara; ~600 l/h preko ulaza od 2"

  • Zahtjevi za gradnju: 4–5 prodora kroz krov za dimnjake za odvodnju; preporučuje se sabirni rov/kanapa za otpadne vode za odvodnju pred obradom

Dodatna oprema

• 1x Ručni pištolj za prah s integriranom upravljačkom jedinicom za stalak

• 1x Kompletna jedinica za prosijavanje s dovodnim crijevom od 10 m

• 1x spremnik za prah od 36 kg

• 1x Venturijeva pumpa za oporavak
