BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

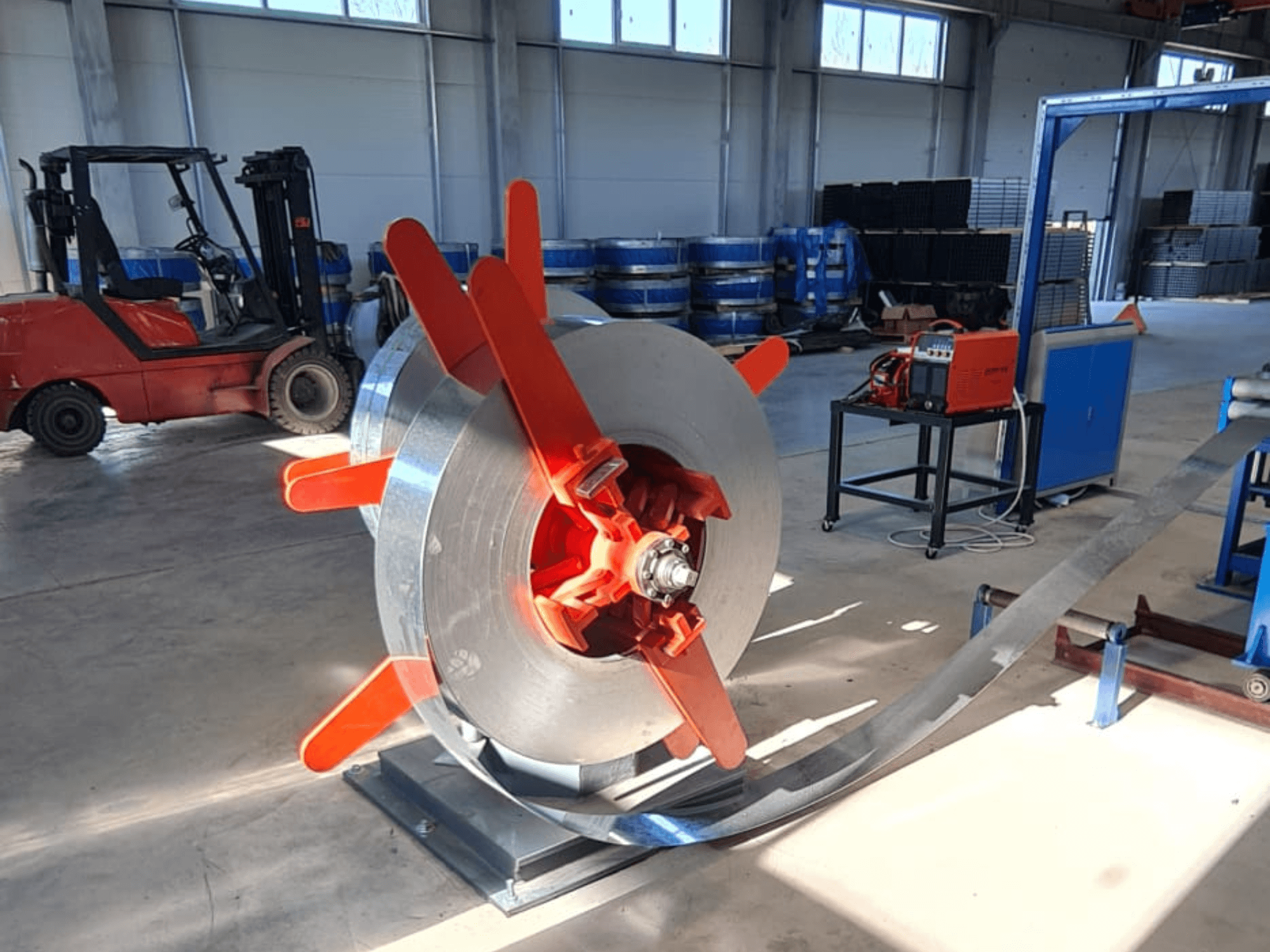

Rabljena linija za proizvodnju cijevi Marka: Bazhou Wanxin Industrial and Trading Godina proizvodnje: 2021 Linija za proizvodnju cijevi Sastoji se od: Dvostrukog odmotača Funkcija: Pasivno odmotava zavojnicu. Konstrukcija: Dvostruki dizajn s rotacijom od 180°; ručno širenje. Prednosti: Brzo utovar, jednostavno i praktično rukovanje. Hidraulične škare i stroj za sučeono zavarivanje Funkcija: Reže prednje i stražnje krajeve trake, centrira traku i ponovno je zavaruje. Konstrukcija: Ručne hidraulične škare s krakom, prednjim i stražnjim tlačnim valjcima, prednjim i stražnjim valjcima za centriranje, uređajem za zavarivanje. Metoda rezanja: Hidraulične škare Metoda prešanja: Dvocilindrična preša Metoda zavarivanja: Ručno zavarivanje Akumulator zavojnice Funkcija: Kako bi se osigurala kontinuirana proizvodnja zavarene cijevi, nakon platforme za škare i sučeono zavarivanje ugrađena je skladišna jedinica. Kontinuirano dovodi traku dok se materijal priprema za utovar, odmotavanje, rezanje i zavarivanje. Konstrukcija: Okvirni tip, s pomičnim i fiksnim okvirima (uključujući uređaj za utovar). Brzina utovara: maks. 120 m/min Brzina skladištenja: maks. 200 m/min Duljina uskladištene trake: 200-400 m Motor steznog valjka: AC 11 kW Stroj za oblikovanje i kalibraciju Radna visina: +850 mm Snaga: AC/DC motor 160 kW, 1000-2000 o/min Reduktor: Zupčano kaljeni Raspored: Pasivni ravnalo s 5 valjaka, vertikalni valjci za dovod trake; oblikovanje putem 7 horizontalnih valjnih stalaka i 8 vertikalnih valjnih stalaka; vođenje, prešanje, uklanjanje neravnina, hlađenje i kalibracija putem 6 horizontalnih valjnih stalaka i 5 vertikalnih valjnih stalaka; 1 okrugli kalibracijski stalak. Okrugli kalibracijski stalak: 1 set uređaja za zaglađivanje; 2 strane s 8 valjaka, 4 valjka po strani; Ø30 mm, 40Cr, kaljeno, popušteno i ojačano. Horizontalna osovina valjka: Ø60 mm, položaj ležaja 55, materijal 40Cr Površinska obrada horizontalnog valjka: Površinsko kaljenje, HRC 50-55 Klizač ležaja: Kovani čelik 45# Vertikalna osovina valjka: Ø40 mm, materijal 40Cr, kaljen, popušten i ojačan Vertikalni i horizontalni valjci - Izvedba postolja: Portalni tip, širina otvora 120 mm, stezanje horizontalnog postolja valjka podesivo pužnim prijenosnikom Materijal horizontalnih i vertikalnih postolja valjka: Zavareni, nakon čega slijedi žarenje starenjem Mjenjač: Spiralni konusni zupčanik Osovina steznog valjka: Ø50 mm, 2 valjka za stezanje, podesiva ručnom vijčanom šipkom Vodilica osovine: Ø40 mm Nož za uklanjanje neravnina: 2 kom, jedan u radu, jedan kao rezervni Spremnik za hlađenje Funkcija hladne pile: Hladna pila jedan je od ključnih strojeva u liniji ERW valjaonica. Može rezati cijevi na unaprijed zadanu duljinu tijekom proizvodnje velikom brzinom. Tip: KK-5-50 Promjer cijevi: Okrugle cijevi Ø16-63,5 mm i odgovarajuće kvadratne i pravokutne cijevi Duljina rezanja: Bilo koja duljina između 1-6 m Debljina materijala: 0,6-2,5 mm Motor pile: AC motor od 11 kW s frekventnim pretvaračem Motor za dodavanje: servo motor od 2,9 kW, Yaskawa Pogonski motor: servo motor od 11 kW, Yaskawa Način dodavanja: Servo višestupanjsko brzo dodavanje Brzina praćenja: maks. 110 m/min Sila stezanja: Pneumatska List pile: Ø400 mm Reduktor pile Model: KK-80 Hod pile (duljina stalka): 3 m Dimenzije stroja: 4500 × 1500 × 1300 mm Transportna staza, stol i stroj za pakiranje Funkcija: Oblikovane cijevi se automatski prenose s role na stol. Pakiraju se u šesterokutne snopove pomoću jednostavnog stroja za pakiranje. Duljina valjkaste staze: 16 m, 1 motor YCT200-4A, 5,5 kW Napomena: Tehnički podaci i opisi prepisani su iz originalne potvrde narudžbe. Služe samo u informativne svrhe i nisu obvezujući.
