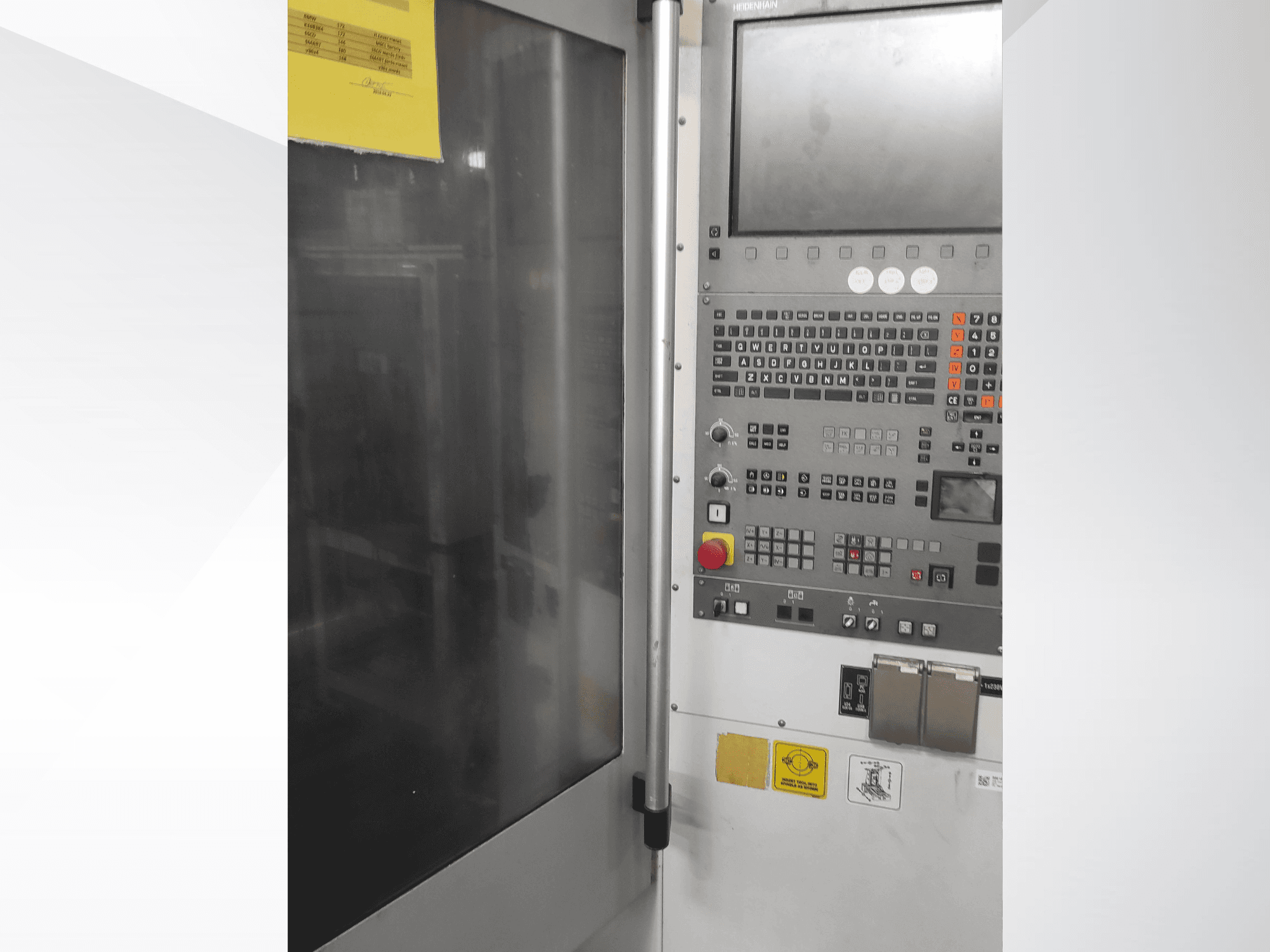

Upravljačka ploča industrijskog stroja Herrmann, prednji pogled, s tipkama, zaslonom osjetljivim na dodir i operativnim oznakama.
Upravljačka ploča industrijskog stroja Herrmann, prednji pogled, s tipkama, zaslonom osjetljivim na dodir i operativnim oznakama.

TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001

40.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Gerard Bel

+49 173 2872 031

g.bel@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj horizontalni obradni centar TAJMAC-ZPS H40 TREND proizveden je 2015. godine. Ima raspon brzina vretena od 40 – 10 000 o/min i automatsku izmjenu alata s kapacitetom od 45 alata, što osigurava učinkovit rad. S brzim pomicanjem od 50 m/min i rasponom indeksiranja rotacijskog stola od 360°, ovaj stroj nudi svestrane mogućnosti obrade. Razmislite o kupnji ovog horizontalnog obradnog centra TAJMAC-ZPS H40 TREND. Kontaktirajte nas za više detalja.

Pregled

  • brand: TAJMAC-ZPS
  • godina: 2015.
  • MODEL: H40 TREND
  • namjena: Glodanje
  • Lokacija: Mađarska
  • vrsta stroja: Horizontalni obradni centar
  • Dostupno od: 20/02/2026
  • brand upravljačke jedinice: HEIDENHAIN

Tehničke informacije - TAJMAC-ZPS H40 TREND

Kontrolna jedinica

  • Marka kontrole: HEIDENHAIN
  • Model kontrole: iTNC 530

Dimenzije

  • Visina stroja: 2242 mm
  • Duljina stroja: 4177 mm
  • Težina stroja: 8600 kg
  • Širina stola: 2170 mm

Pokret

  • Broj osi: 3
  • Putovanje osi X: 560 mm
  • Putovanje osi Y: 510 mm
  • Putovanje osi Z: 560 mm

Tehničke specifikacije

  • Max. Tool Weight: 7 kg
  • Brzina vretena: 10000 RPM
  • Veličina konusa: SK 40

Dodatne informacije

  • Os B (raspon indeksiranja stola): 360°

  • Udaljenosti:

    • Udaljenost od površine vretena do osi rotacijskog stola: 130–690 mm

    • Os vretena do stezne površine palete: 80–590 mm

    • Udaljenost od poda do površine palete: 950 mm

  • Brzine posmaka:

    • Brzine posmaka u X/Y/Z: 0–15 m/min (programabilno do 50 m/min)

    • Brzi pomak u X/Y/Z: 50 m/min

    • Ubrzanje u X/Y/Z: 5 m/s²

  • Vrijeme indeksiranja rotacijskog stola:

    • 0–90°: 3,2 s

    • 0–180°: 4,6 sekundi

    • 0–270°: 5,5 sekundi

    • 0–360°: 6,7 sekundi

  • Točnost (VDI/DGQ 3441):

    • Izravni mjerni sustav: Pozicioniranje X/Y/Z 0,008 mm; Ponovljivost X/Y/Z 0,005 mm

    • Neizravni mjerni sustav: Pozicioniranje X/Y/Z 0,010 mm; Ponovljivost X/Y/Z 0,006 mm

  • Vreteno:

    • Prijenos: Remen

    • Kontinuirani okretni moment (S1): 90 Nm

    • Okretni moment pri preopterećenju (S6-40%): 127 Nm

  • Automatski mjenjač alata:

    • Kapacitet: 45 alata

    • Traženje alata: Oba smjera

    • Vrijeme od alata do alata: 3,5 sekundi

    • Maks. promjer alata: 85 mm (sa susjednim alatima), 125 mm (bez susjednih alata)

    • Maks. duljina alata: 300 mm

    • Maksimalna ukupna težina u mjenjaču: 200 kg

Dodatna oprema

  • Automatski mjenjač paleta (APC):

    • Broj paleta: 2

    • Vrijeme zamjene paleta: 10 sekundi

    • Težina palete: 90 kg

  • Jedinica za filtriranje rashladne tekućine: TECNIMETAL (težina bez rashladne tekućine: 280 kg)

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
