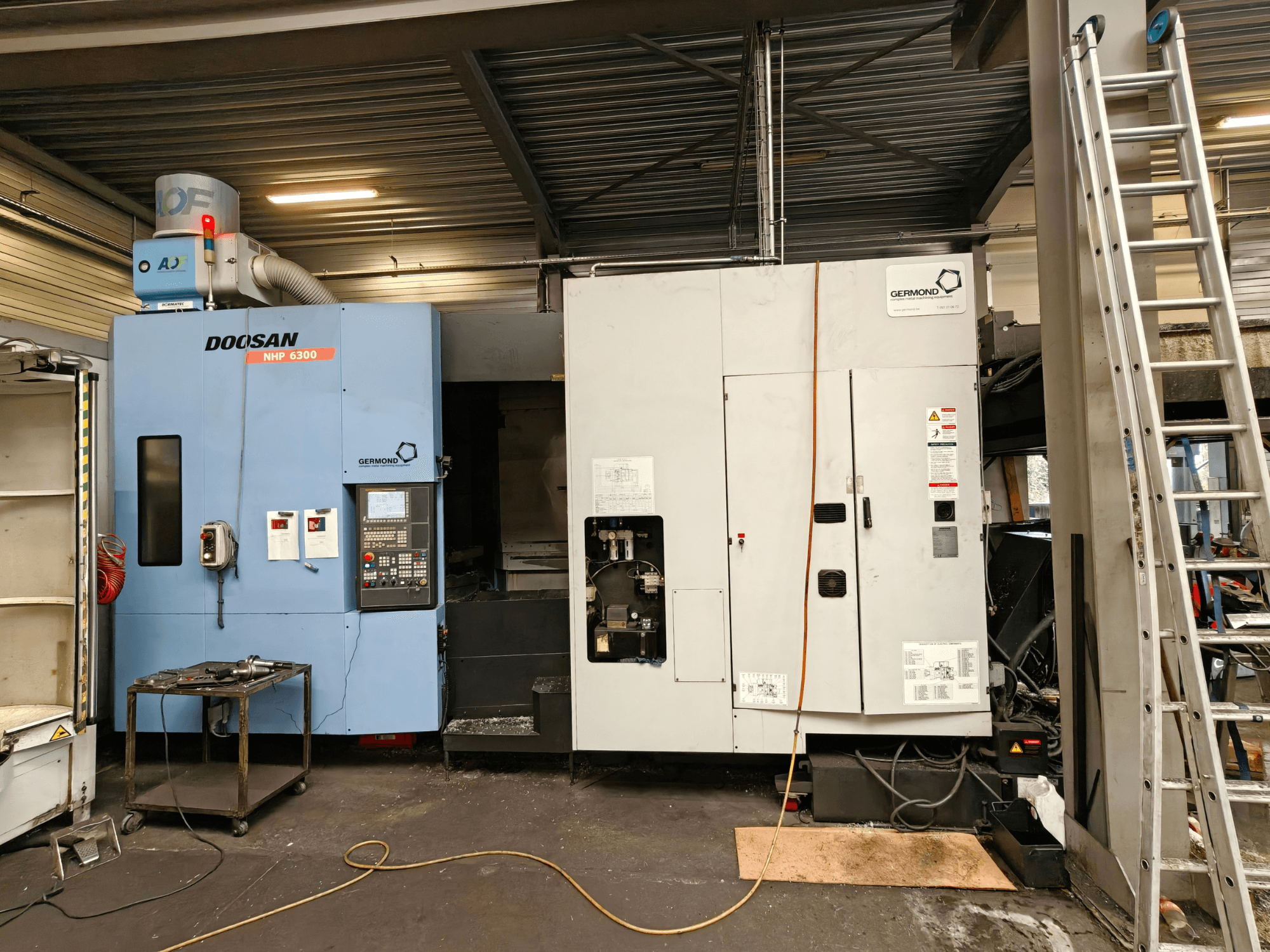

Horizontalni obradni centar DOOSAN NHP6300 u prednjem pogledu, s prikazom upravljačke ploče i susjednih strojeva u radioničkom okruženju.
Horizontalni obradni centar DOOSAN NHP6300 u prednjem pogledu, s prikazom upravljačke ploče i susjednih strojeva u radioničkom okruženju.

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

212.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Gerard Bel

+49 173 2872 031

g.bel@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 4-osni DOOSAN NHP6300 proizveden je 2014. godine. Ima impresivan pomak X-osi od 1050 mm, pomak Y-osi od 900 mm i pomak Z-osi od 1000 mm. Stroj uključuje maksimalno opterećenje palete od 1500 kg i kapacitet alata od 40 alata. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o horizontalnom obradnom centru DOOSAN NHP6300 koji imamo na prodaju. Kontaktirajte nas za više detalja.

Pregled

  • brand: DOOSAN
  • godina: 2014.
  • MODEL: NHP6300
  • radni sati: 19865
  • namjena: Glodanje
  • Lokacija: Belgija
  • vrsta stroja: Horizontalni obradni centar
  • brand upravljačke jedinice: FANUC

Tehničke informacije - DOOSAN NHP6300

Kontrolna jedinica

  • Marka kontrole: FANUC
  • Model kontrole: Series 31i-model B

Dimenzije

  • Visina stroja: 3422 mm
  • Duljina stroja: 3780 mm
  • Težina stroja: 18000 kg
  • Širina stroja: 7297 mm
  • Nosivost stola: 1500 kg

Pokret

  • Broj osi: 4
  • Putovanje osi X: 1050 mm
  • Putovanje osi Y: 900 mm
  • Putovanje osi Z: 1000 mm

Tehničke specifikacije

  • Maksimalna težina alata: 30 kg
  • Brzina vretena: 10000 RPM
  • Veličina konusa: ISO 50
  • Broj stanica za alat: 40

Dodatne informacije

  • Udaljenost od vrha palete do središta vretena: 100–1100 mm

  • Udaljenost od središta palete do vrha vretena: 75–975 mm

  • Paleta

    • Vrsta: Indeksiranje (rotacijsko)

    • Kut indeksiranja: 1°

    • Veličina: 630 × 630 mm

    • Maksimalno opterećenje: 1500 kg

    • Uzorak montaže: 24 × M16 × P2.0 {5–18H8}

    • Maksimalna veličina obratka (Ø × V): Ø1.050 × 1.350 mm

  • Vreteno

    • Brzina: 10.000 o/min (opcije: 6.000 / 15.000 o/min)

    • Konus: ISO 50 (konus 7/24)

    • Maksimalni okretni moment: 489 Nm (opcije: 599,8 / 350 Nm)

  • Brzine pomicanja

    • Brzi pomak (X/Y/Z): 60 / 60 / 60 m/min

    • Maksimalni posmak rezanja: 30.000 mm/min

  • Automatski mjenjač paleta (APC)

    • Broj paleta: 2

    • Vrsta: Rotacijski šatl

    • Vrijeme promjene: 12 s

    • Pogon: Servo motor

  • Automatski mjenjač alata (ATC)

    • Sučelje alata: BT / CT / DIN (HSK opcionalno)

    • Vrsta spremnika: Lančani

    • Standardni kapacitet: 40 alata (opcije: 60 / 90 / 120 / 150)

    • Kapacitet matričnog spremnika: 196 / 256 / 316 / 376 alata

    • Maksimalni promjer alata: Ø130 mm (Ø125 mm po noti)

    • Maksimalni promjer alata s praznim susjednim utorima: Ø320 mm

    • Maksimalna duljina alata: 630 mm (HSK: 700 mm)

    • Vrijeme izmjene alata: 2,0 / 3,5 s

    • Vrijeme izmjene čipa: 5,0 / 6,5 s

  • Snaga motora i komunalne usluge

    • Motor vretena: 25 / 30 kW (opcije: 22 / 30, 50 / 55 kW)

    • Dovod komprimiranog zraka: 0,54 MPa

  • Kapacitet spremnika

    • Rashladna tekućina: 925 l

    • Podmazivanje: 7,2 l

Dodatna oprema

  • Fastems sustav automatizacije

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
