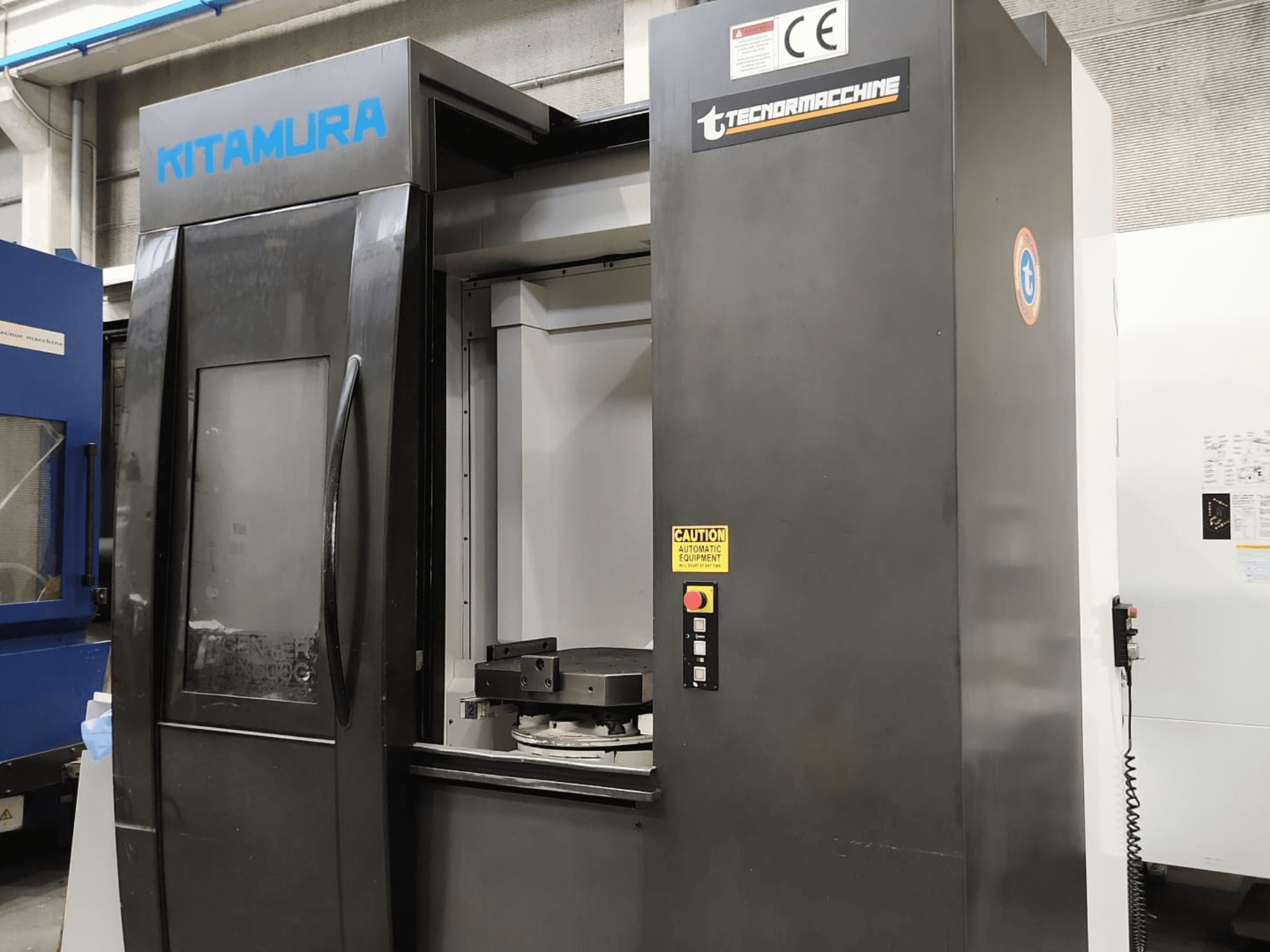

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC kontroler: Arumatik-Mi

• Veličina palete: 500 x 500 mm (19,7" x 19,7")

• Broj paleta: 2

• Vrijeme izmjene palete: 8,8 s

• Maks. promjer obratka: Ø 800 mm (Ø 31,5")

• Maks. visina obratka: 1100 mm (43,3")

• Pomak B-osi: 0–360° (puna 4. os, pogon DD motora)

• Brzi pomak B-osi: 43.200 stupnjeva/min (120 o/min)

• Razmak od površine stola do središta vretena: 50–850 mm (2,0"–33,5")

• Razmak od središta stola do vrha vretena: 140–1070 mm (5,5"–42,1")

• Način pogona: Zupčasti pogon, 4-stupanjski

• Maks. okretni moment vretena: 266,4 N·m (196,5 ft-lbs)

• Motor vretena: 22 kW (30 KS AC / 15 min) / 15 kW (20 KS AC / kontinuirano)

• Brzina napredovanja (X/Y/Z): 60 m/min (2362 ipm)

• Brzina rezanja (X/Y/Z): 60 m/min (2.362 ipm)

• Kapacitet pohrane alata: 50 alata (fiksni lonac, slučajni dvosmjerni)

• Tip držača alata: CT(BT) 40 / HSK-A63 opcionalno

• Maks. promjer alata: Ø 95 mm (3,7") / Ø 170 mm (6,7") s praznom susjednom posudom

• Maks. duljina alata: 600 mm (23,6")

• Vrijeme izmjene alata: 1,3 s

• Vrijeme izmjene čipa na čip: minimalno 3,8 s

• Linearne skale: Optička povratna informacija fine rezolucije na X/Y/Z

• Rotacijska skala: Izravna povratna informacija rotacijskog enkodera visoke rezolucije (0,02 s) na osi B

• Regulacija toplinskog pomaka: Inteligentni napredni sustav upravljanja

• Volumen spremnika rashladne tekućine: 700 litara

• Potrebna snaga: 55 kVA, 200 V AC, 3 faze

• Potreba za zrakom: 0,5 MPa, 410 L/min (90 psi, 14 cfm)

Dodatna oprema

• Rashladno sredstvo kroz vreteno: Visokotlačni unutarnji sustav rashladnog sredstva od 20 bara (RCM 20 bara)

• Transporter strugotine: Tip za struganje / dvokatni

• Senzor alata u radnom području: Renishaw odašiljač/laser prisutnosti alata unutar radnog područja
