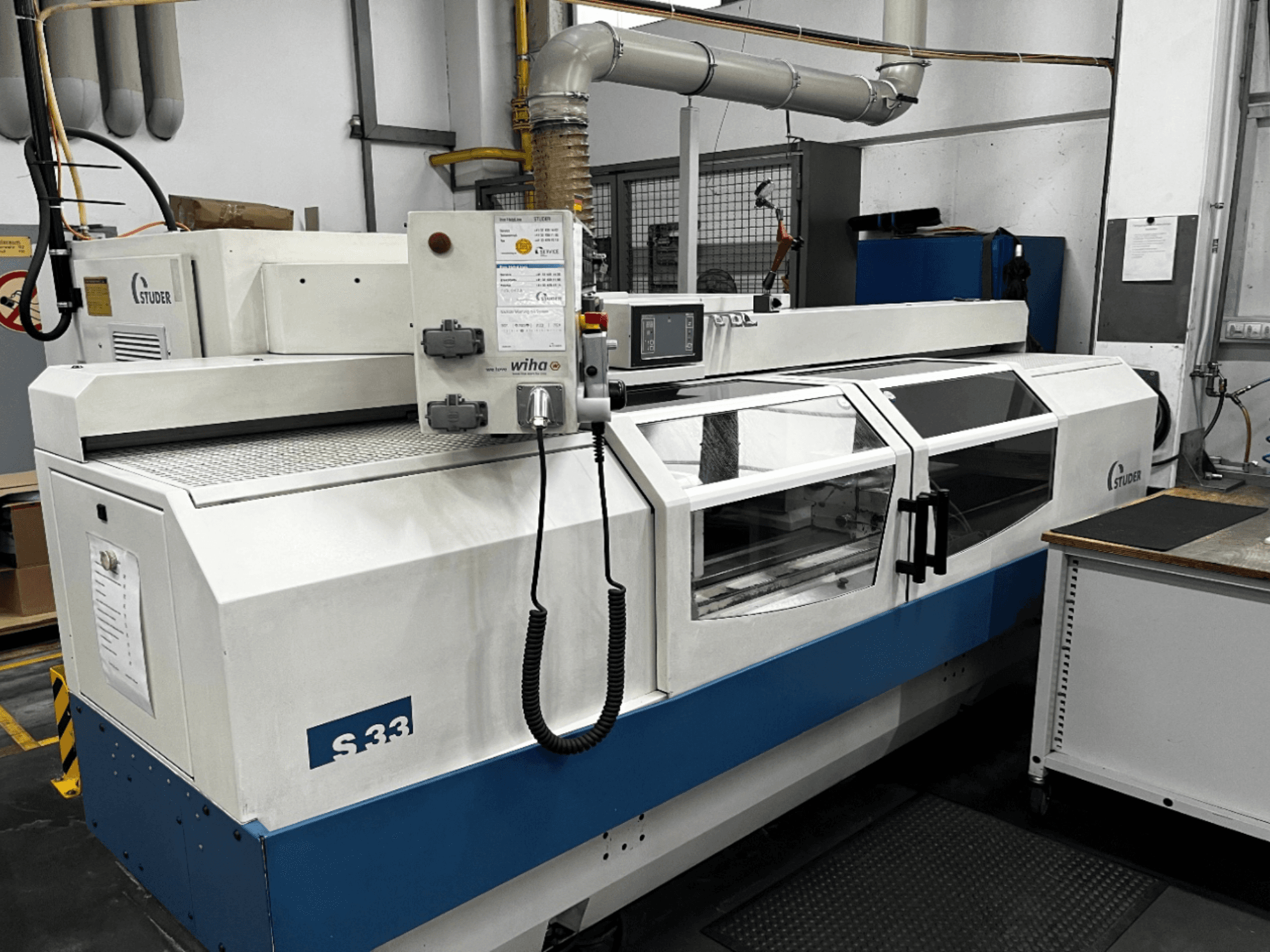

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Razmak između središta 1000 mm

• Visina centra 175 mm

• Maks. duljina obratka 1000 mm

• Maks. promjer obratka 175 mm

• Maks. težina obratka 120 kg

• Težina obratka između središta maks. 80 kg (1000 mm)

• Težina obratka između središta maks. 120 kg (650 mm)

• Okretni radni stol ±8,5°

• Granitni strojni krevet S103

• Pomak X-osi 285 mm

• Pomak Z-osi 1000 mm

• Programabilna brzina posmaka 0,001–5000 mm/min

• Izravni mjerni sustav Rezolucija X-osi 0,0001 mm

• Izravni mjerni sustav Rezolucija Z-osi 0,0001 mm

• Raspon zakretanja glave vretena za brušenje 0°–30°

• Promjer brusne ploče maks. 500 mm

• Širina brusnog kotača 63 mm

• Provrt brusne ploče 203,2 mm

• Promjer brusnog vretena 73 mm

• Snaga motora brusnog vretena 7,5 kW

• Brzina vretena 3200 o/min

• Provrt vretena radne glave 30 mm

• Snaga pogona radne glave 3 kW

• Točnost kružnosti najmanje 0,0004 mm

• Promjer pinole kontravršilice 50 mm

• Konus kontravršilice MK3

• Hidraulički aktivirana pinola kontravršilice

• Pneumatsko kretanje kontrašilice

• Napajanje 400 V ±10%

• Frekvencija 50 Hz ± 1 Hz

• Upravljački napon 24 V DC

• CNC upravljačka jedinica Fanuc 21i-TB

• Programska memorija 64 kB

• Kapacitet programa 125 programa

• Sustav rashladne tekućine za emulziju

• Kapacitet pumpe za rashladnu tekućinu 40 l/min pri 3 bara

• Kapacitet papirnatog filtera 375 litara

• Širina filterskog flisa 1000 mm

• Kapacitet ekstrakcije magle do 1800 m³/h

• Dimenzije stroja 3,5 m x 3 m x 2,2 m

• Težina stroja 4000 kg

• Rasvjeta stroja 24 V 36 W

• Iskorištenost 40%

Dodatna oprema

OPCIONALNO uz dodatnu naknadu

• 9x prirubnica

• 1x Studer stacionarni naslonjač sa zaštitnim poklopcem

• Uređaj za balansiranje
