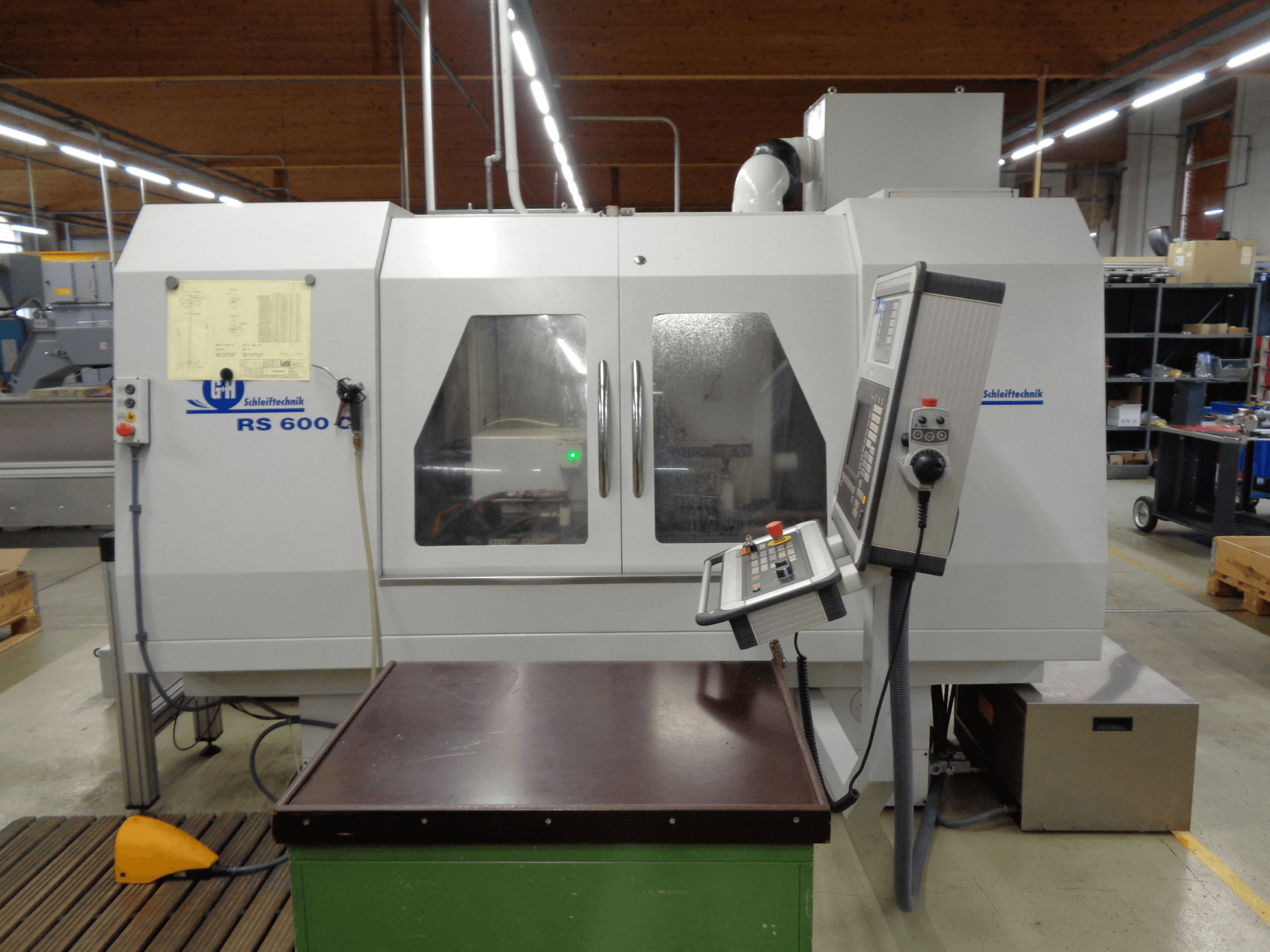

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Središnja udaljenost: 600 mm

• Visina središta: 140 mm

• Maks. promjer zamaha: 275 mm

• Maks. težina obratka između centara: 100 kg

• Maks. okretni moment obratka (u pokretu): 40 Nm (uključujući stezne uređaje)

Vreteno obratka

• Konus: MK4 i KK5

Kontravršilica

• Sustav: Cilindrična vijčana tlačna opruga

• Upravljanje: Ručno putem ručne poluge

• Hod pinole: cca. 40 mm

• Konus: MK4

Brusno vreteno

• Raspored: Lijevo

• Snaga motora: 5,5 kW

• Brzina: 700–2100 o/min

• Ležaj: Precizni kotrljajući ležajevi

• Podmazivanje: Doživotno podmazivanje

Brusni kotač

• Standardna veličina: 400 × 50 × 127 mm

• Provrt: 127 mm

• Širina: 20–50 mm

• Konus: 5°

• Maks. promjer: 55 mm (referenca konusa)

• Promjer prirubnice: 175 mm

• Raspon brzine: 15–35 m/s (konstantna kontrola brzine rezanja)

Sjekire

X-os (= POKRET POVRATNE INFORMACIJE)

• Pogon: Elektromehanički s kugličnim vijkom

• Brzina pomicanja: 0,01–8000 mm/min

• Postavljanje: Električni ručni kotač ili tipka za smjer

• Mjerni sustav: Staklena skala, unutarnja rezolucija 0,0005 mm

Z-os (= POMIKANJE STOLA)

• Pogon: Elektromehanički s kugličnim vijkom

• Brzina stola: 0,01–12000 mm/min

• Postavljanje: Električni ručni kotač ili tipka za smjer

• Mjerni sustav: Rotacijski enkoder, rezolucija 0,001 mm

Upravljanje / Elektrika

• Upravljačka ploča je montirana na postolje stroja pomoću okretnog nosača.

• Upravljački sustav: Siemens 840D

• Pogonski sustav: Siemens SINAMICS

• Komponente za zaustavljanje u nuždi, integrirana sigurnost

• Zaštitna sklopka motora, osigurači: Siemens

• Konektori: WAGO Harting konektori u radnom području

• Radni napon: 400 V, 50 Hz, 3 faze

• Vrsta mreže: TN mreža, bez diferencijalne strujne zaštitne sklopke (RCD)

• Upravljački napon: 230/24 V

• Instalirana električna snaga: cca. 14 kW / 18 kVA

• Komprimirani zrak: Komprimirani zrak bez ulja, cca. 5 bara

• Upravljački ormar: Klima uređaj

• Oprema električnih ormara: Unutarnja rasvjeta

• Servisna utičnica: 230 V / 3 A

Pneumatika / Rashladna tekućina

• Potreban komprimirani zrak: cca. 5 bara, bez ulja

• Kapacitet spremnika rashladne tekućine: cca. 300 L

• Kapacitet pumpe rashladne tekućine: 50 L/min pri 3,5 bara

• Kapacitet pumpe za čišćenje: 20 L/min pri 1,5 bara

Radni podaci

• Radni sati: 2.420 sati

Dodatna oprema

• Jedinica za odvod zraka

  • Kapacitet: cca. 1000 m³/h

  • Dimenzije: cca. 460 × 840 × 580 mm

• Stezna glava s tri čeljusti

  • Promjer: 160 mm

  • Rad: Ručni

  • Težina: cca. 10 kg
