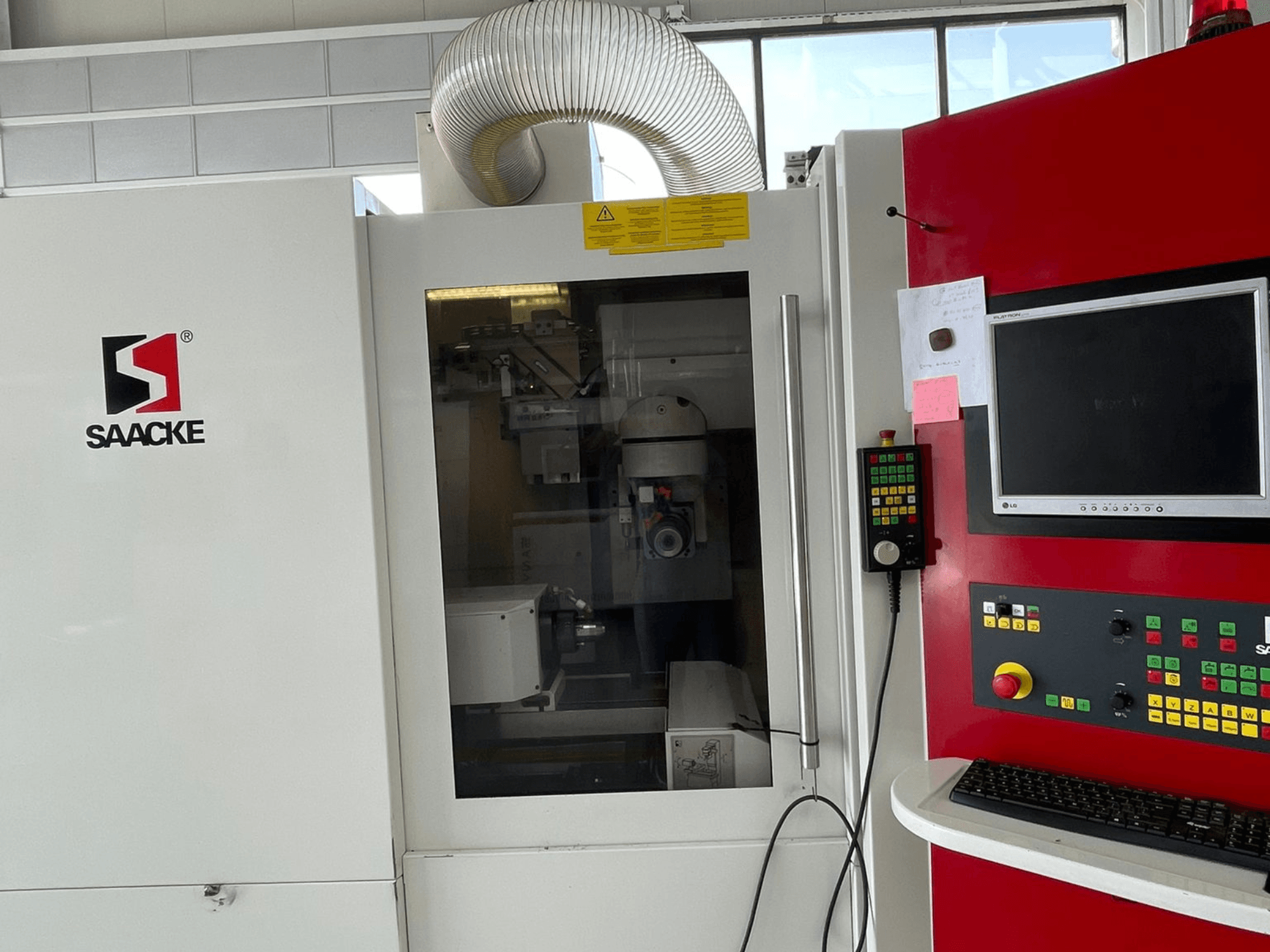

Ovaj SAACKE UWIF cilindrični brusilica 5s proizveden je 2008. godine. Ima maksimalnu brzinu vretena od 600 o/min i snažnu vršnu snagu brusnog vretena od 16 kW. Stroj podržava različite veličine obratka, s maksimalnim promjerom od Ø 20 mm i nosivošću od 1 kg. Ako tražite visokokvalitetne mogućnosti brušenja, razmislite o SAACKE UWIF cilindričnoj brusilici koju imamo na prodaju. Kontaktirajte nas za više informacija.
Pregled
- brand: SAACKE
- godina: 2008.
- MODEL: UWIF
- namjena: Brušenje
- Lokacija: Švicarska
- vrsta stroja: Cilindrična Brusilica
Tehničke informacije - SAACKE UWIF
Dimenzije
- Težina stroja: 3800 kg
Pokret
- Broj osi: 5
Tehničke specifikacije
- Brzina vretena: 600 RPM
Dodatne informacije
Nosač obratka A-os: Izravni pogon/motor sa šupljim vratilom; točnost indeksiranja ±15"; mogućnosti indeksiranja 1–999; kumulativna pogreška koraka na 100 mm: 8 µm; maks. brzina 600 o/min
Držač alata: ISO 50
Razmak vretena za držanje čahure: maks. 28 mm (s automatskim stezanjem: Ø20 mm)
Nazivna pogonska snaga:
Brusno vreteno S1-100%: 7,5 kW; vršna snaga: 16 kW
Uzdužni pomak X-osi: 2 kW
Nosač obratka na A-osi: 2 kW
Križni klizač Z-osi: 2 kW
Visina klizača brusne glave po Y osi: 2 kW
Rotacija brusne glave B-osi (rotacijski stol): 2 kW
Sustavi za mjerenje položaja:
A-os: Izravni mjerni sustav
B-, X-, Y-, Z-os: Indirektni mjerni sustav
Rezolucija X/Y/Z: 0,0001 mm (0,1 µm)
Rezolucija A/B: 0,0001°
Električni priključak: 20 kW / 50 A; radni napon 400 V, 50 Hz; upravljački napon 24 V; napon rasvjete 230 V; rezervni osigurač: odvojeno napajanje od mreže
Komprimirani zrak: 15–17 Nm³/h; tlak min/maks 6/8 bara (600/800 kPa); kvaliteta ≥ Klasa 4 (ISO 8573-1)
Upravljanje i softver: CNC NUM Axium Power 1050 s računalom, programska memorija 512 k; NUMROTOplus softver (potreban dongle/hardlock); nulte točke kalibrirane pomoću priloženih uputa za mjerenje (bez označenih referentnih točaka)
Dodatna oprema
Opcije mjenjača obradaka (automatizacija):
Opcija 1: Dizajn podizača
Maks. obradak: Ø20 mm × 120 mm; 1 kg
Kapacitet po paleti:
Prihvat Ø3,0–5,0 mm: 40 kom
Ø5,1–8,0 mm: 32 kom
Ø8,1–11,0 mm: 28 kom
Ø11,1–14,0 mm: 24 kom
Ø14,1–20,0 mm: 20 kom
Opcija 2: Spremnik s lančanim utovarivačem (s hvataljkom)
Kapacitet: 64 obradaka
Maks. obradak: Ø32 mm × 200 mm; 2,5 kg
Karakteristike: Kaotično utovarivanje različitih obradaka; moguća automatska izmjena steznih čahura
Prihvatne čahure: Ø6, 8, 10, 12, 14, 16, 20
Opcija vanjskog lančanog utovarivača: povećava težinu stroja na cca. 3800 kg i prostor na 3000 mm × 1875 mm
Sustav za filtriranje rashladne tekućine (TRANSOR): Osigurava kupac; zrak za ispiranje cca. 700 Nl/min tijekom 5 minuta svakih 6–9 sati
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
