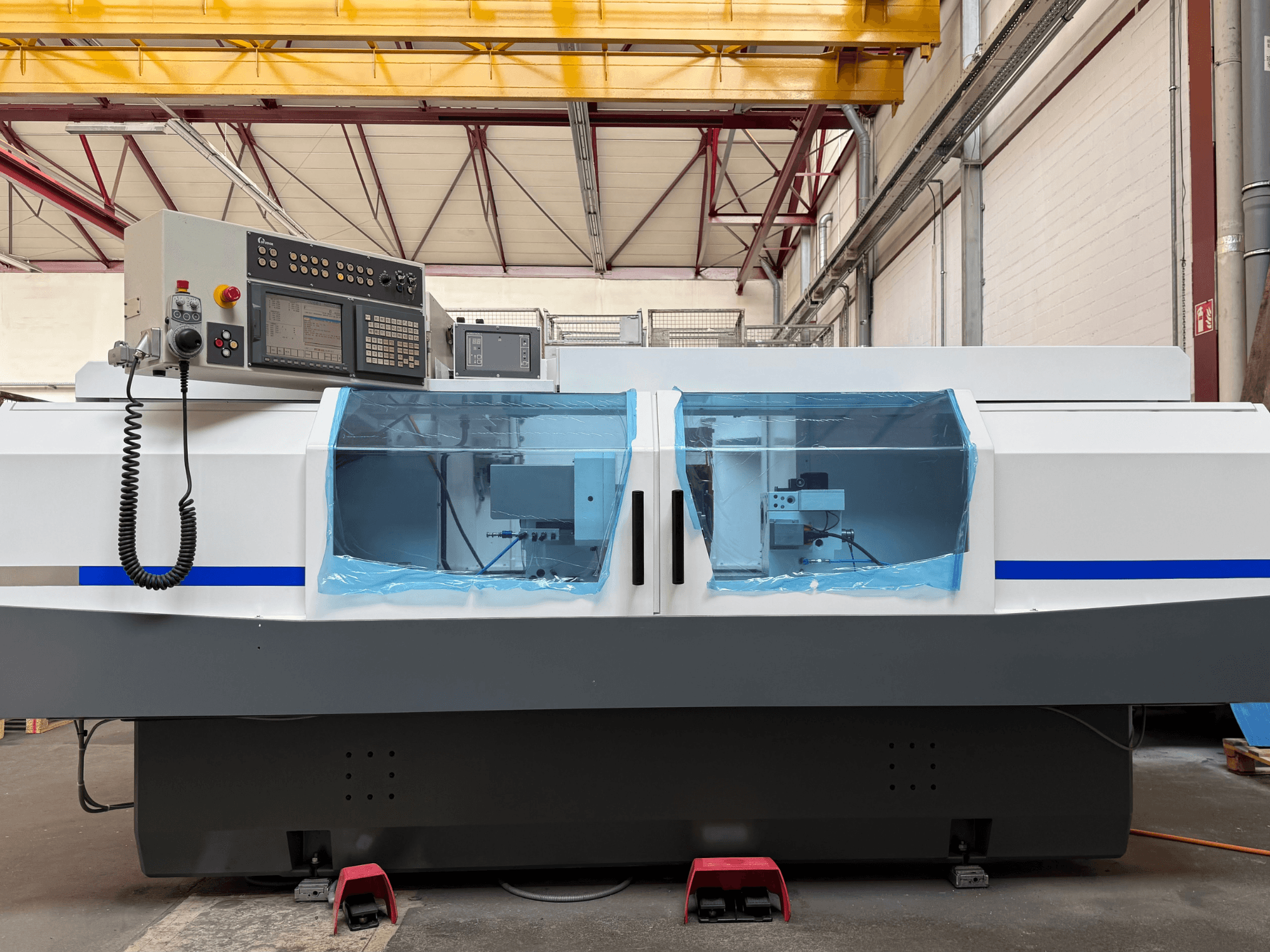

STUDER - S33 CNCCH-GRI-STU-2005-00001

- potpuno obnovljen 2026. godine

- Radno vrijeme: 0 sati nakon remonta

- Visina centra: 175 mm

- Razmak između središta: 1000 mm

- Baza stroja: Mineralni lijevani granitan S103

- Hodovi: 285 mm (X-os) x 1150 mm (Z-os)

- Pogon X-osi: AC servomotor i kuglični vijak, kut 0°, brzina posmaka 0,001–5,000 mm/min

- Pogon Z-osi: AC servomotor i kuglični vijak, brzina pomaka 0,001–10,000 mm/min

- Mjerni sustav: Inkrementalna skala za X i Z osi, rezolucija 0,0001 mm

- Brusna glava: Univerzalna za vanjsko i unutarnje brušenje, Hirthovo nazubljenje 1° (-15° do +195°)

- Motor vretena (poz. 2): 7,5 kW, 1400 do 3200 o/min, programabilna brzina rezanja maks. 50 m/s

- Vanjski štitnik za brušenje: Veličina kotača D. 500x63 mm F1 (80 mm F5) s automatskom zaštitom od kontakta

- Vreteno za unutarnje brušenje (poz. 3): Vreteno za unutarnje brušenje s remenskim pogonom tvrtke Studer (180°) s frekventnim pretvaračem

- Držač radne glave: Univerzalni, montiran na valjkasti ležaj, konus MK5, cilindrični vanjski nos D. 70 mm, provrt vretena D. 28 mm, ručna blokada vretena

- Pogon radne glave: AC servomotor od 1,8 kW, raspon brzine 1–1500 o/min, brzina pomicanja 1–50 o/min

- Težina obratka: Maks. 80 kg između centara

- Kontravršilica: Konus MK4, hod 35 mm, promjer pinole 50 mm, hidrauličko uvlačenje pinole s nadzorom, ručno fino podešavanje +/- 0,04 mm

- Pneumatski podizači: Pneumatsko podizanje za jednostavno pomicanje radne glave i kontravršilice

- Upravljački sustav: Fanuc 21i-TB s 10,4" zaslonom u boji osjetljivim na dodir, integriranim PLC-om, 32 KB korisničke memorije, 400 mjesta za pohranu programa

- Napajanje: 400V +/- 10%, 50 Hz +/- 1Hz, upravljački napon 24V DC

Dodatna oprema:

- Dittel Sensitron 6 detekcija kontakta s magnetskim senzorom (1 kom)

- Aktivna sonda Movomatic C25 LP

- 3 kom. elemenata za niveliranje

- Klima uređaj za električni ormar

- Euchner ručna upravljačka jedinica

- Okretni obrađivač za unutarnje brušenje

- Parkirni položaj za kontrašilicu

- 3 kom. Studer vretena za unutarnje brušenje s remenskim pogonom (24.000 o/min / 40.000 o/min / 60.000 o/min)

- Nožna pedala za poništavanje C-osi s otvorenim vratima

- Nožna pedala za aktiviranje steznog uređaja (kontravršilica)

- Električno sučelje za rotacijsko oblaganje (vreteno opcionalno)

- Movomatic kontrola mjerača tijekom procesa ES 124 (mjerna glava opcionalno)

- 8 kom rabljenih prirubnica brusnih kotača za vanjsko brušenje

- Razni novi MK4 centri

- Razni ormari

Dodatne mogućnosti:

- Mogućnost brušenja navoja i oblika (softver se mora zatražiti izravno od tvrtke Fritz Studer AG)
