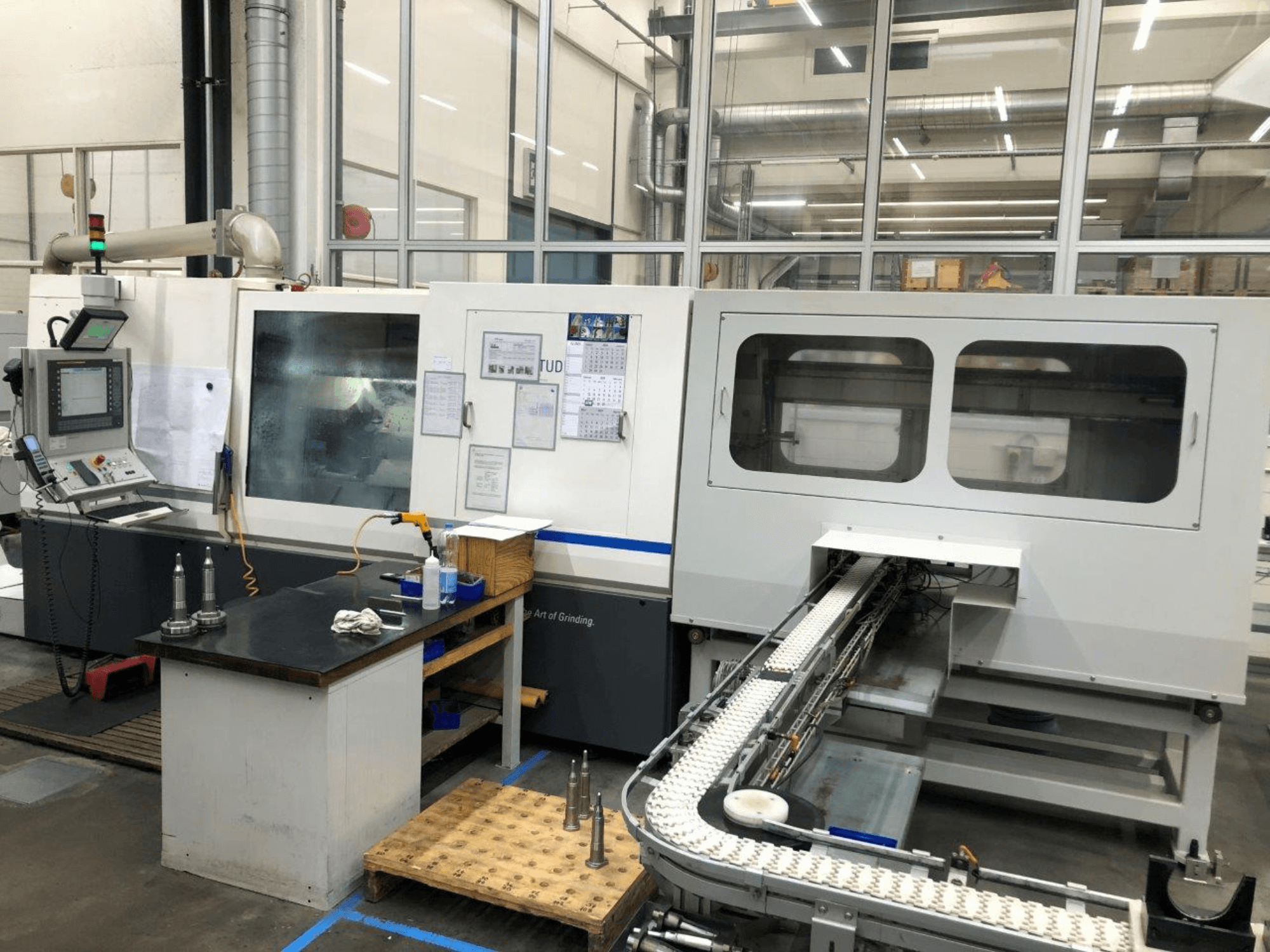

STUDER - S242CH-GRI-STU-2008-00001

• Središnji razmak: Mali (2 poprečna klizača) 400 mm; Dugi (2 poprečna klizača) 800 mm; Dugi (3 poprečna klizača) 800 mm

• Promjer zamaha: 180 mm

• Maks. težina obratka: 20 kg

• X-os (poprečni klizač)

  • Brzina: 0,001–1500 mm/min

  • Rezolucija: 0,00001 mm

• Z-os (uzdužno klizanje)

  • Maks. hod: 850 / 1600 mm

  • Brzina: 0,001–25 000 mm/min

  • Rezolucija: 0,00001 mm

• Okretna kupola

  • 8-stanica: Capto 6 fiksni

  • 12-stanica: VDI 40 fiksna

  • 8-stanica: fiksni pogon s VDI 30

  • Maks. brzina pogona: 4.000 o/min

  • Pogonska snaga: 2,5 kW

  • Opcija: Aktivna uzdužna mjerna šipka na kupoli (Capto ili VDI)

• Glava vretena za brušenje

  • Kut montaže: -25° / +25°

  • Brzina brušenja: 50 m/s

  • Veličina kotača: Ø 400 x 50 (63) x 127 mm

• Nastavak za unutarnje brušenje

  • Položaji vretena na okretnoj ploči: 3

  • Položaj vretena: 0° / +45°

  • Automatsko pozicioniranje u 3 položaja

  • Raspon okretaja vretena za unutarnje brušenje: 1.200–120.000 o/min

  • Dostupne brzine vretena: 24.000–120.000 o/min

• Glava vretena obratka (fiksna)

  • Raspon brzine: 1–7.500 min⁻¹

  • Pogonska snaga: 10,5 kW

  • Držač alata: MK4 / DIN 55026 A4

  • Opterećenje tijekom površinskog brušenja: 500 Nm

  • Točnost kružnosti: 0,0004 mm

• Vreteno obratka (zakretno)

  • Raspon zakretanja: 0–10°

  • Rezolucija: 0,0001°

  • Raspon brzine: 1–4000 min⁻¹

  • Pogonska snaga: 10,5 kW

  • Držač alata: MKS / DIN 55026 A6

  • Opterećenje tijekom površinskog brušenja: 500 Nm

  • Točnost kružnosti: 0,0004 mm

• W-os / Kontravršilica

  • Maks. hod: 450 / 1650 mm

  • Brzina: 0,001–1500 mm/min

  • Fino podešavanje za korekcije cilindričnosti: ±0,01 mm

  • Opcija: Trzaj pinole ±0,40 mm

  • Promjer pera: 60 mm

  • Montažni konus: MK4

  • Hod pinole: 45 mm

  • Opcionalna sinkrona kontravršilica: 1–7.500 o/min; pogonska snaga 10,5 kW; montažni konus MK4 / DIN 55026 A4

• Zavoj

  • Stojeći alat za poravnavanje, držač s MK1 nosačem

  • Jednokraki dijamant / skraćena pločica

  • Vreteno za poravnavanje s aksijalnim pogonom na okretnom držaču: Ø 58 / 89 / 100 mm max

  • Vreteno za poravnavanje s aksijalnim pogonom straga: Ø 100 mm maks.

• Vrijednosti povezivanja

  • Ukupna priključna snaga: 45 kVA

  • Minimalni tlak zraka: 5,5 bara

  • Ukupna težina: 7.600 / 12.000 kg

• Stanje i usluga

  • Još uvijek uključen i potpuno funkcionalan

  • Nema grubih radova

  • Godišnje održavanje od strane Studera

Dodatna oprema

• Automatizacija osovine (uključeno u opseg isporuke)

• Brusne ploče (uključene)
