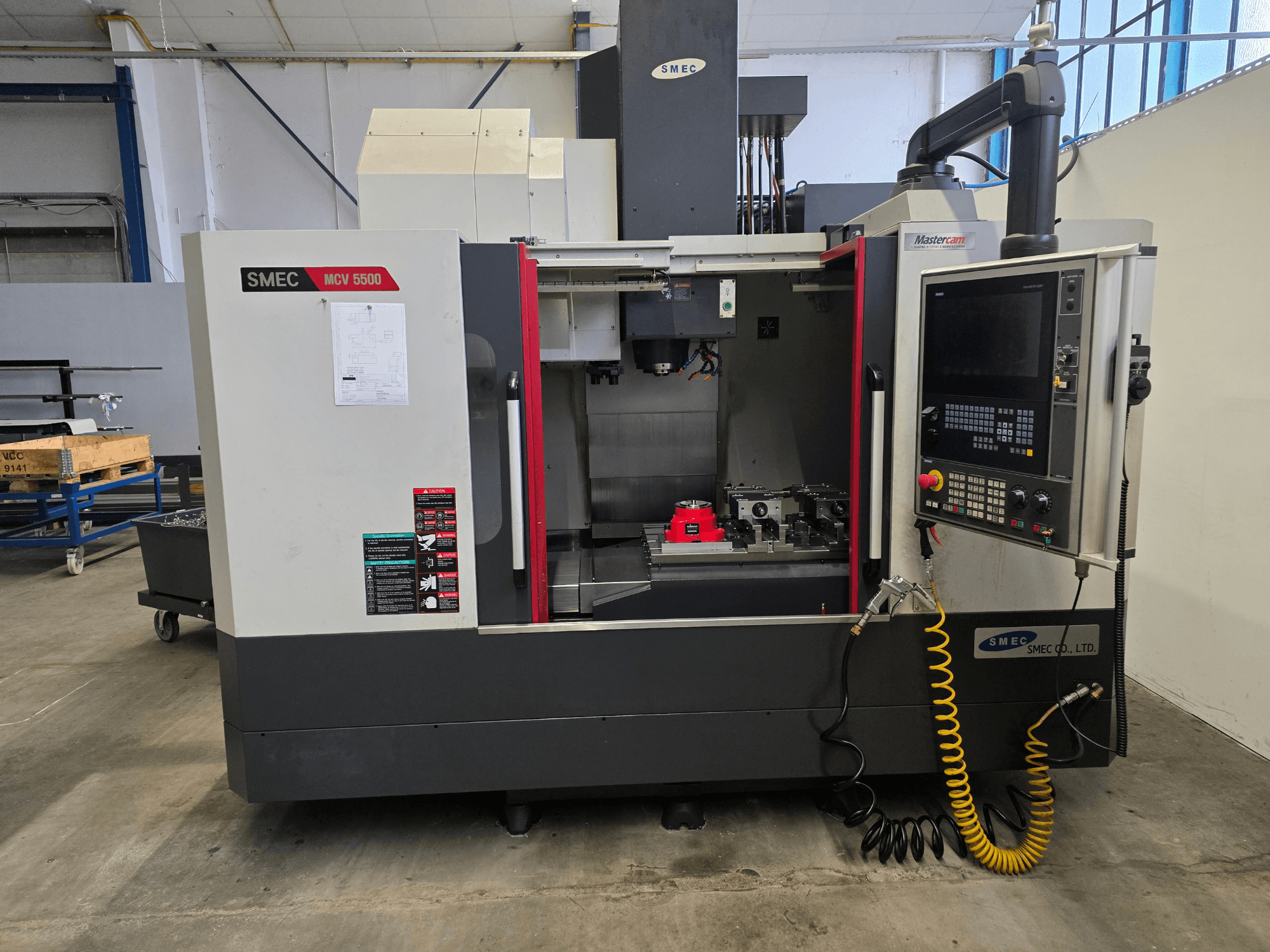

SMEC - MCV 5500DE-MIL-SME-2022-00001

- CNC upravljanje: Siemens SINUMERIK 828D uklj. OPERATE i ShopMill

- Veličina T-utora: 4 x 18H8 mm

- Razmak T-utora: 125 mm

- Udaljenost od središta vretena do stupa: 580 mm

- Udaljenost stola od vrha vretena: 130-650 mm

- Kuglični vijak X-os: Ø 40 x 12 mm

- Kuglični vijak Y-os: Ø 40 x 12 mm

- Kuglični vijak Z-os: Ø 40 x 10 mm

- Pomicanje motora X-osi: 3 kW

- Motor za pomicanje Y-osi: 3 kW

- Motor za pomicanje Z-osi: 3 kW

- Brzi pomak X/Y/Z: 36/36/30 m/min

- Brzina posmaka X/Y/Z: 1-15.000 mm/min

- Motor vretena: 22 kW (30 min) / 18,5 kW (nastavak)

- Maks. okretni moment vretena: 141 Nm

- Konus vretena: BBT 40

- Kapacitet pohrane alata: 30 pozicija

- Maks. težina alata: 8 kg

- Maks. duljina alata: 300 mm

- Maks. promjer alata: Ø 80 mm (Ø 125 mm sa susjednim praznim džepovima)

- Vrijeme izmjene alata: 1,6 s

- Vrijeme od čipa do čipa: 5 s

- Kapacitet spremnika rashladne tekućine: 365 L

- Protok rashladne tekućine: 29,1 L/min

- Unutarnji tlak rashladne tekućine (IKZ): 20 bara

- Kapacitet hidrauličkog sustava: 3,9 l

- Maks. tlak hidrauličkog sustava: 9 bara

- Maks. potrebna snaga: 32 kVA

- Napon: 400 V

- Priključak komprimiranog zraka: 6 bara

- Dimenzije stroja (Š x D x V): 3635 mm (uklj. transporter za strugotine) x 2977 mm x 2778 mm

- Dodatna oprema:

* Bočni transporter strugotina sa šarnirnom trakom i valjcima

* Skimer za ulje s beskonačnim remenom

* Jedinica za hlađenje s pištoljem za hlađenje i ispiranjem kreveta

* Sustav hlađenja ulja vretena

* Zračna puška

* DXF čitač

* Elektronički ručni kotač

* 3-bojno svjetlo statusnog signala

* Rasvjeta radnog prostora
