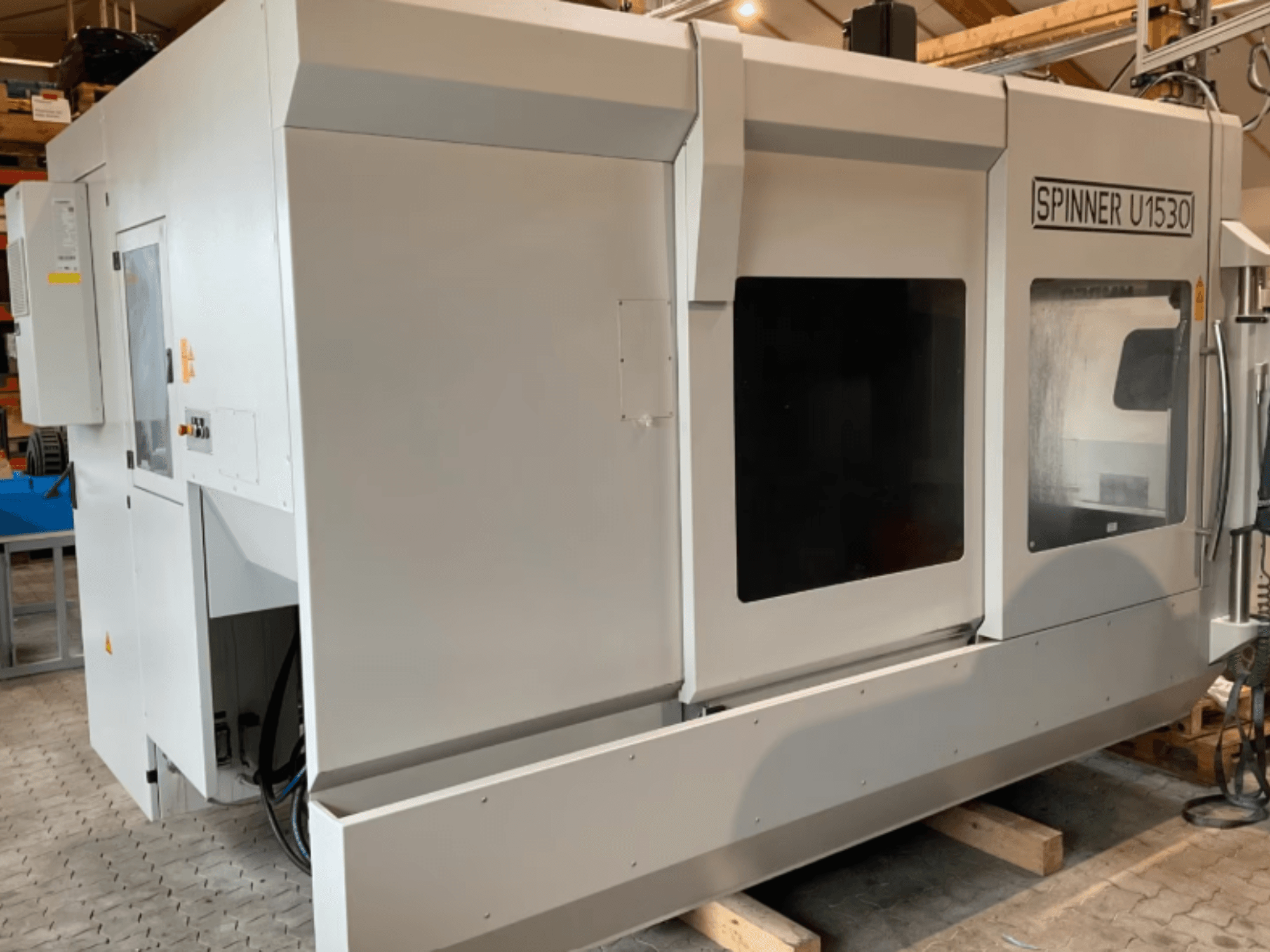

Ovaj 5-osni SPINNER U5-1530 proizveden je 2021. godine. Ima impresivan pomak X-osi od 1530 mm, pomak Y-osi od 530 mm i pomak Z-osi od 465 mm. Stroj uključuje fiksni kruti stol u kombinaciji s 2-osnim rotacijskim/nagibnim stolom, što povećava njegovu svestranost. Ako tražite visokokvalitetne mogućnosti obrade, razmislite o vertikalnom obradnom centru SPINNER U5-1530 koji imamo na prodaju. Kontaktirajte nas za više detalja.
Pregled
- brand: SPINNER
- godina: 2021.
- MODEL: U5-1530
- radni sati: 6000
- namjena: Glodanje
- Lokacija: Njemačka
- vrsta stroja: Vertikalni obradni centar
- brand upravljačke jedinice: SIEMENS
Tehničke informacije - SPINNER U5-1530
Kontrolna jedinica
- Marka kontrole: SIEMENS
- Model kontrole: 840D-SPIOS V1
Dimenzije
- Težina stroja: 10500 kg
Pokret
- Broj osi: 5
- Putovanje osi X: 1530 mm
- Putovanje osi Y: 530 mm
- Putovanje osi Z: 465 mm
Tehničke specifikacije
- Brzina vretena: 12000 RPM
- Hlađenje kroz vreteno: Da
- Broj stanica za alat: 54
Dodatne informacije
- Broj osi: 5-osni simultano
- Konfiguracija stola: Fiksni kruti dio stola (Starrtisch U-1530) u kombinaciji s 2-osnim rotacijskim/nagibnim stolom (SPRT650 / verzija T)
- Brzina vretena: do 12.000 okretaja u minuti (napredna opcija vretena)
- Konus vretena: SK40
- Kapacitet spremnika alata: 54 mjesta
- Snaga kratkog spoja mreže (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul u kW)
- Priključna snaga: 26 kVA
- Nazivni napon: 3~ 400 V + N + PE
- Nazivna struja zaštitnog uređaja (In): 50 A
- Nazivna radna struja (Ib): 42 A
- Frekvencija mreže: 50 / 60 Hz
- Vrsta mreže, vrsta priključka: TN-Netz (5-žilna) s uzemljenim i opterećenim zvjezdištem
- Zaštitna sklopka na diferencijalnu struju (RCCB): Bez FI-sklopke (preporučeno)
- Kontrolni sustav: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2 platforma)
- Mjerni sustav: Linearne skale X/Y/Z (U-1530 Advanced) uparene s BLUM 3D dodirnom sondom za obradak i mjernim sustavom B/C osi
- Rashladna tekućina kroz vreteno (IKZ): Da, s pripremom visokotlačne CTS jedinice i visokotlačnim spremnikom (BAZ 70 bara)
- Kočenje rotacijske osi: Hidraulične kočnice na osima B + C s dvosmjernim rotacijskim spojnim priključkom (70/7 bara)
- Raspon temperature okoline: 15°C < T < 35°C
- Relativna vlažnost: <= 70% pri 20°C
- Ukupna težina stroja: ~10.500 kg (osnovni stroj) + ~377 kg (transporter strugotine) + 170 litara volumena rashladne tekućine
- Prvi jezik: njemački
- Drugi jezik: engleski
- Višenamjenski ručni upravljački terminal: Uključen
- Shopmill: Uključeno
- Rotacijska os za obradu s 4 osi: Uključeno
- 3D simulacija: Uključeno
- Prepoznavanje preostalog materijala: Uključeno
- Istovremeno snimanje obrade: Uključeno
- Funkcije automatskog isključivanja: Uključeno
- Kinematičko mjerenje: Uključeno
- Napredna površina: Uključeno
- Interpolacija Spline-a: Uključena
- 2 GB dodatne memorije: Uključeno
- Funkcije sustava dodirne sonde: Uključeno
- Sustav rashladne tekućine + U-transporter strugotina U1530: Uključeno
- Upuhivanje zraka na glavu vretena: Uključeno
- Komprimirani zrak kroz vreteno glodalice: Uključeno
- Pištolj za ispiranje: Uključeno
- Robotska vrata, desna: Uključeno
- UNIROB-V2021-Osnova sučelja: Uključeno
- Digitalna dokumentacija: njemački
- Ušice za istovar dizalicom: Uključeno
- Standardno bojanje: Uključeno
- Električna izvedba: EUROPA-ST
- Hidraulički tlak sustava: 68 bara
- Hidraulički tlak stezanja (4./5. os): 35 bara
- Pneumatski radni tlak: 6 bara
- Potrošnja komprimiranog zraka: 180 norm litara/min
- Maksimalna emisija buke: 73 dB(A) pri normalnom radu
*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
