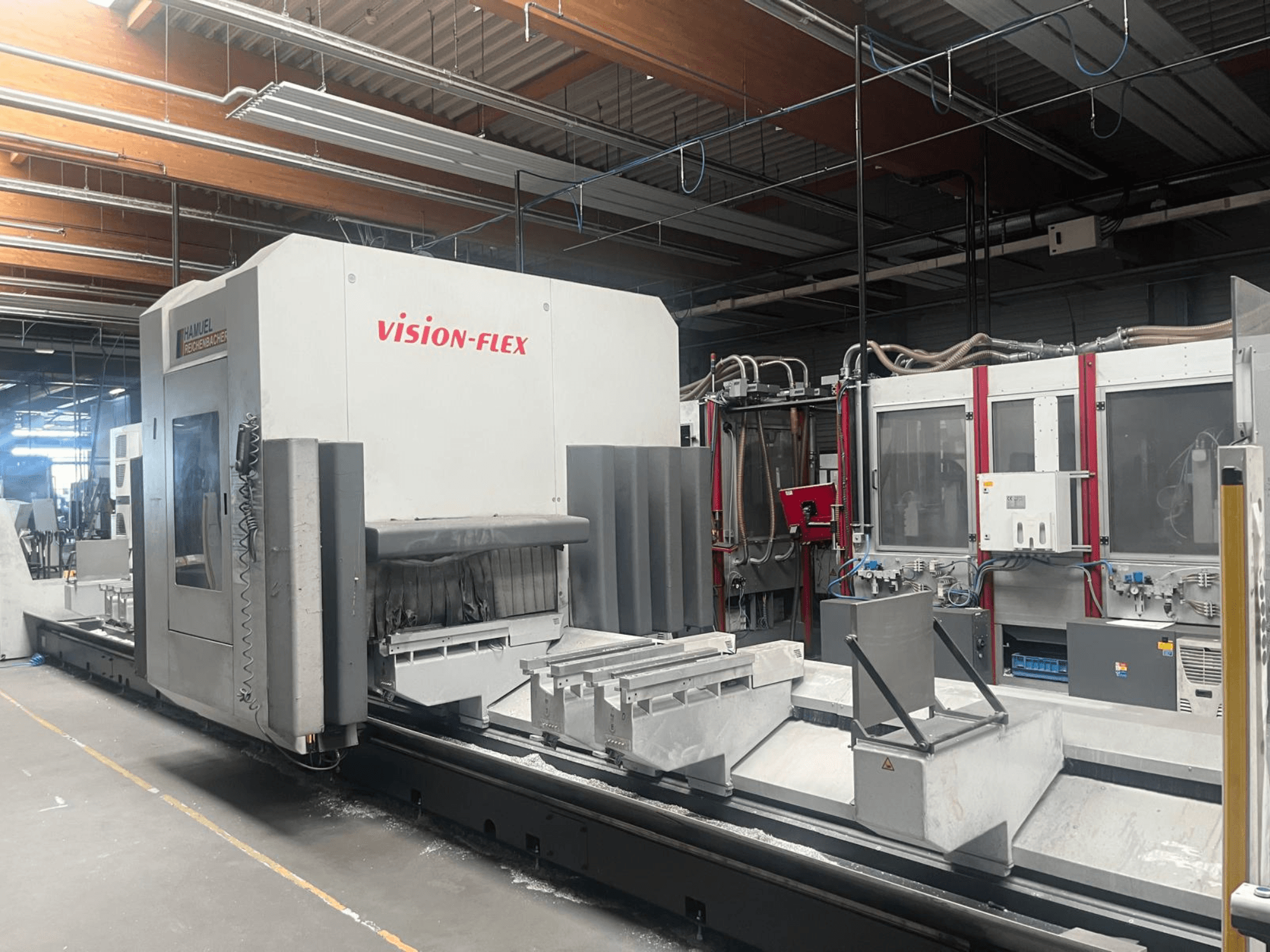

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Broj osi: 5 osi (C-os ±360°, B-os ±180°)

• Hod X-osi: 8.060 mm

• Hod osi Y: 1.210 mm (+ 400 mm hod izmjene)

• Hod Z-osi: 760 mm

• Brze brzine pomicanja osi: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Ubrzanje osi: 6 m/s²

• Brzina vretena: Do 24.000 okretaja u minuti

• Snaga glavnog vretena: 15 kW (S1 kontinuirano), 18 kW (S6 maks.)

• Okretni moment vretena: 14,3 Nm (S1), 17,2 Nm (S6)

• Držač alata za vreteno: HSK-F63

• Maks. duljina/težina alata: 240 mm/6 kg

• Izmjenjivač alata: Izmjenjivač diskova s 20 mjesta (automatski)

• s 19" TFT zaslonom i ručnim terminalom HT-2

• Napon napajanja: 400 V (3~ ±10%, 50 Hz)

• Nazivna struja: 90 A

• Ulazni osigurač: 100 A (Ic < 17 kA)

• Upravljački napon: 24 V DC

• Ukupna snaga: 45 kW

• Dovod komprimiranog zraka: min. 7 bara, cca. 1000 NL/min

• Sustav podmazivanja: Centralni automatski sustav podmazivanja (kapacitet masti od 3 l) + Minimalna količina podmazivanja (MQL) sa spremnikom od 3 l

• Težina stroja: 10.000 kg

• Dimenzije stroja (podna površina): cca. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Dodatna oprema:

• LEHMANN transporter strugotine, EATON ručna viseća stanica, pneumatski podesivi stezni blokovi profila (8 greda), 2-kanalni upravljački sustav za istovremenu pripremu/obradu
