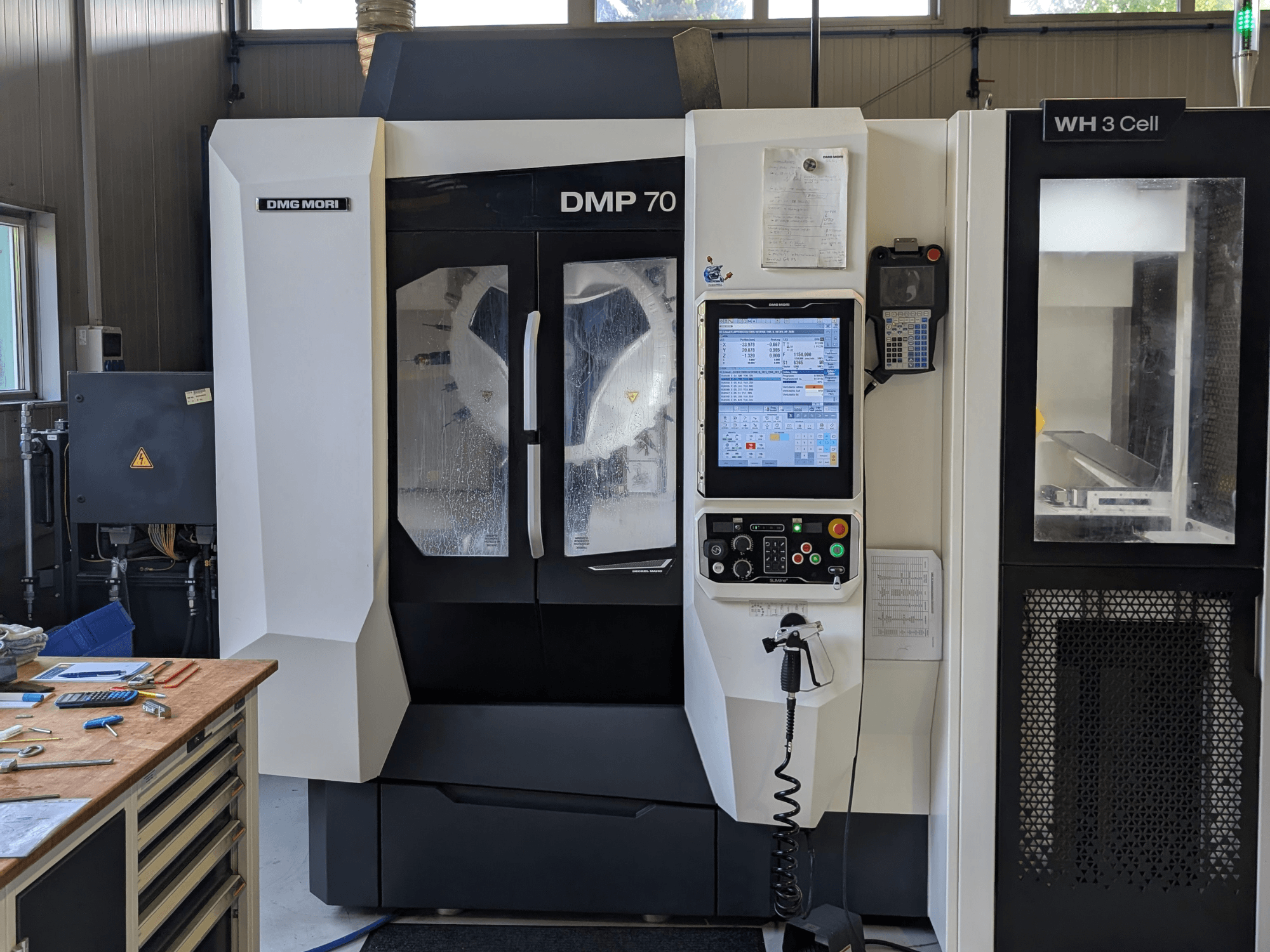

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Faza: L1/L2/L3/N/PE

- Potrošnja energije: 30 kVA

- Maksimalna struja (A In max): 43,5 A

- Nazivna struja: 50 A

- Struja kratkog spoja (V max): 5 kA / 440 V max.

- Napon: 400 V ±10%

- Frekvencija: 50 Hz

- Upravljački napon AC: 230 V

- Upravljački napon istosmjerne struje: 24 V

- Upravljanje: 3D upravljanje Siemens 840D SL Operate

- Konus alata: BBT30

- Radni stol: Integrirani NC rotacijski nagibni stol, simultani rad s 5 osi

- Raspon zakretanja osi A: -120° / +100°

- Rad C-osi: Kontinuirano (beskonačno)

- Maksimalno opterećenje C-osi: 100 kg

- Promjer stola C-osi: Ø290 mm

- Pogoni: Pogoni momenta uključujući izravno mjerenje puta u A- i C-osi

- Softverski paketi: Sinumerik MDynamics 5-osni, 3D model podataka za simulaciju

- Opcije stola: Stezna pneumatika (1-kružna)

- Upravljanje rashladnom tekućinom i strugotinom: Transporter strugotine, Trakasti filter proizvodnog paketa s unutarnjim dovodom rashladne tekućine od 40 bara (IKZ), Upuhivanje zraka kroz središte vretena, Vanjsko upuhivanje zraka, Sustav za odvajanje uljne i emulzijske magle

- Mjerenje i nadzor: RENISHAW 3D komplet mjerne sonde za dodir, nadzor loma alata i mjerenje unutar stroja, priprema za 3D quickSET

- Opće opcije: Način rada 3, CE sukladnost

- Sučelje za automatizaciju: Sučelje za automatizaciju za vanjsku automatizaciju s desne strane

- Sustav automatizacije: DMG MORI WH 3 Cell

- Robotska ruka: Fanuc LR Mate 200iD/7L žuti 6-osni robot

- Robotska hvataljka: Dvostruka hvataljka PGN64

- Komponente automatizacije: 10 DMG ladica, NIO žlijeb, Stanica za poravnanje, Ladica za mjerenje, Sustav za umetanje sirovina, Set hvataljki, Pribor

- Radni sati stroja (s upravljačkog zaslona): Vrijeme rada stroja: 22.918:34 h; Vrijeme rada programa: 20.920:40 h; Vrijeme rada vretena: 18.815:51 h
