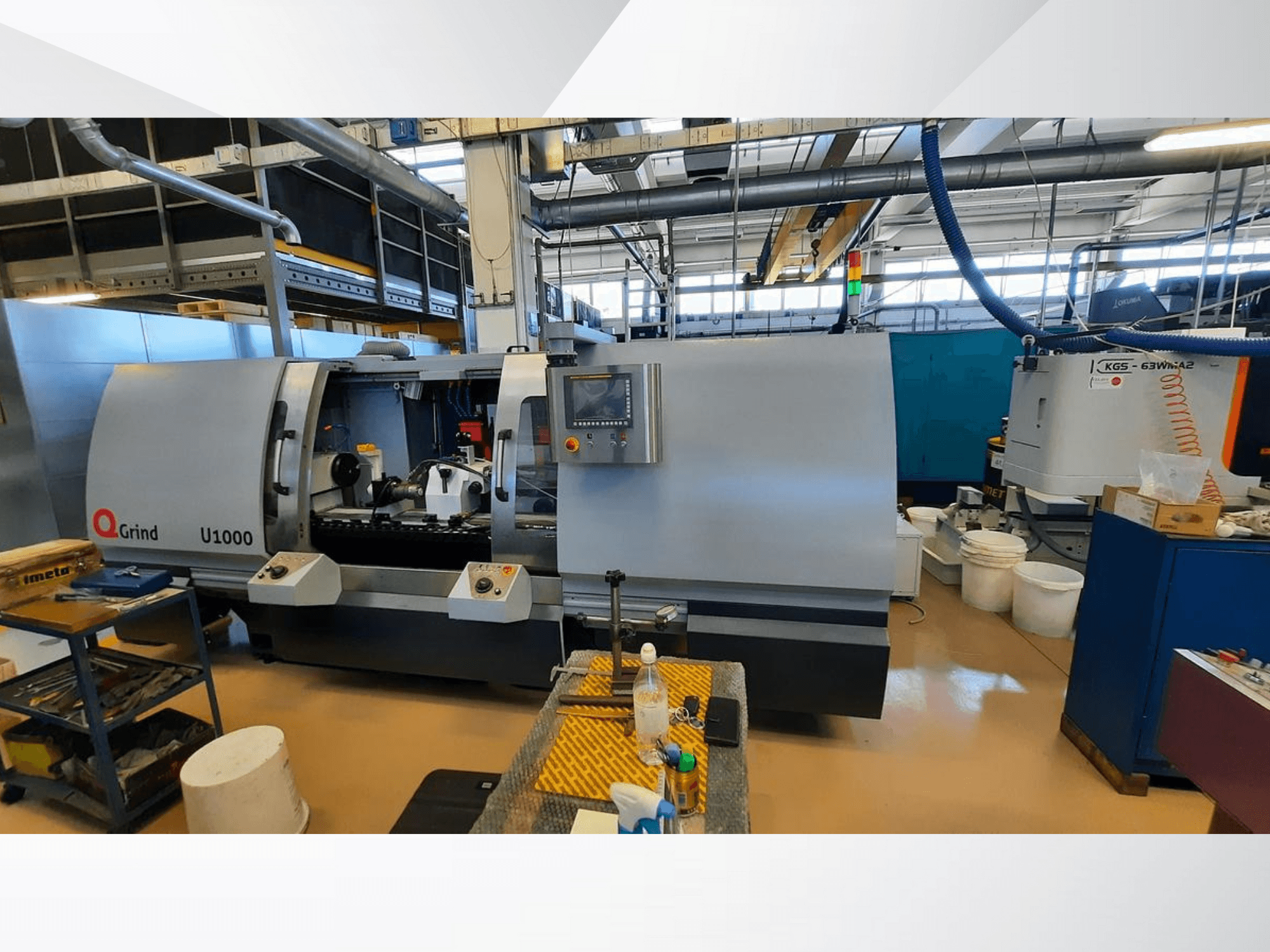

QGrind - QGRIND U1000IT-GRI-QGR-2012-00001

Maks. brzina X-osi: 6 m/min

Maks. brzina Z-osi: 10 m/min

Minimalno inkrementalno kretanje X/Z: 0,001 mm

Rezolucija enkodera X/Z: 0,0001 mm

Linearna skala X-osi: Heidenhain

Vrsta vodilice Z-osi: V + strugana ravna površina

Vrsta vodilice X-osi: Linearna

Servo upravljanje osi B: Da

Maks. promjer obratka: 450 mm

Razmak između središta: 1000 mm

Maks. duljina brušenja između centara: 800 mm

Maks. težina obratka između centara: 150 kg

Konus vretena obratka: MT5

Nagib stola: 2° u smjeru kazaljke na satu / 7,5° suprotno od kazaljke na satu

Obodna brzina kotača: 35–45 m/s

Dimenzije lijevog kotača: Ø455 × 50 × Ø127 mm

Dimenzije desnog kotača: Ø355 × 38 × Ø127 mm

Konus kontravršilice: MT5

Hod pinole kontravršilice: 50 mm

Pogon kontravršilice: Hidraulički

Snaga motora brusne ploče: 4,5 kW

Brzina radne glave: 5–400 okretaja u minuti

Raspon orijentacije kotača: 35–190°

Maksimalna brzina vretena za unutarnje brušenje: 30000 okretaja u minuti
