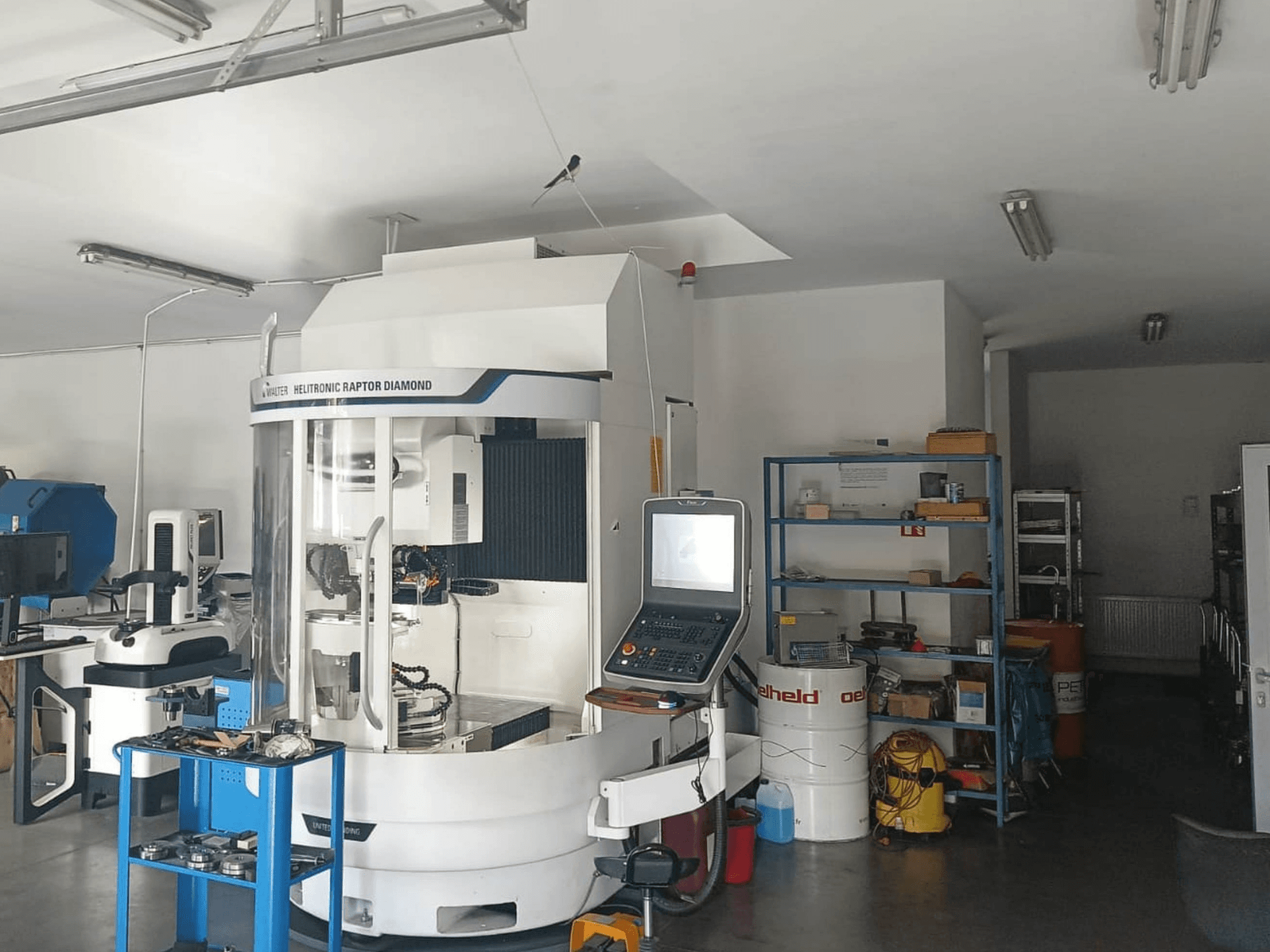

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Radni sati: cca. 4.371 h

• Radni raspon:

  • Promjer alata: Ø3–290 mm (opcionalno do Ø400 mm, ovisno o konfiguraciji)

  • Maksimalna duljina alata: 270 mm (opcionalno do 350 mm, ovisno o konfiguraciji)

  • Maksimalna težina alata: 50 kg

• Osi:

  • Broj CNC osi: 5

  • Brzina linearne osi: do 15 m/min

• Vreteno:

  • Maks. promjer brusne ploče: Ø200 mm

  • Sučelje: HSK

  • Vreteno s remenskim pogonom i dvostrukim krajem

• Brušenje / Erodiranje:

  • Brušenje i EDM u jednom uređaju

  • Za alate od karbida, HSS-a, PCD-a, CBN-a

  • Konfigurira se za do 3 elektrode i 3 brusna kotača ili alternativno do 6 brusnih kotača

• Dizajn upravljanja / stroja:

  • WALTER / UNITED GRINDING CNC upravljačka jedinica

  • Zatvoreni radni prostor s automatskim zaštitnim vratima

• Instalirane opcije/značajke stroja:

  • Gornji stol

  • Staklene vage

  • Ojačana A-os, do 750 okretaja u minuti

  • Priprema za automatsku kalibraciju/sondu

  • Mjerna sonda za brusni kotač

  • Automatski sustav za gašenje požara s detekcijom curenja

  • TS - Spremno za daljinsko upravljanje

  • Podrška za tipkovnicu

  • Senzor curenja ulja

  • Priključak za vanjski sustav filtracije

Dodatna oprema

• Sustav za automatsko utovar/manipuliranje alata s drškom (automatski utovarivač/manipulator alata)

• Sustav procesnog hlađenja

• Sustav za filtriranje i cirkulaciju rashladne tekućine/dielektrika

• Sustav rashladne tekućine/dielektrika

• Držači alata

• Prirubnice/adapteri

• Pribor za brusne kotače/elektrode

• Automatizacija/upravljanje:

  • VRHNJI utovarivač

  • 12 paleta

• Filtracija/hlađenje/ekstrakcija:

  • Sustav za ekstrakciju uljne magle

  • Prigušivač za ekstrakciju

  • Jedinica za hlađenje ulja

  • Sustav za filtriranje sa spremnikom i pumpom

• Prihvat/alat:

  • Stezne čahure 6–16 mm

  • Stezne čahure 16–32 mm

  • 351 ES stezne čahure: 6, 8, 10, 12, 16 mm

  • 4 x 351 ES seta steznih čahura

  • Stezne čahure: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automatski držač 6–16 mm

  • Automatski držač E386, 16–27 mm

  • Ručni hidraulički držač, promjer 32 mm

  • ISO 50 nasadni ključ

  • ISO 50 osovina

  • 2 x 50 mm držača HSK elektroda

  • 4 x 45 mm HSK držača brusnih kotača

  • Držač brusnog kotača za poravnavanje

  • Mjerni adapter za set brusnih kotača

  • HSK kalibracijski disk

  • Kalibracijski valjak

• Mjerenje:

  • Heliset Plus mjerni uređaj

• Softver/opcije/paketi:

  • Alat Studio za računalo

  • Alati za alate u studiju koraka

  • Opcija oštrenja P-sustava od 45 stupnjeva

  • Paket alata za bušenje drveta P36

  • Paket za bušenje

  • Hoger P58 paket

• Potrošni materijal:

  • 4 x 208 l dielektrične tekućine
