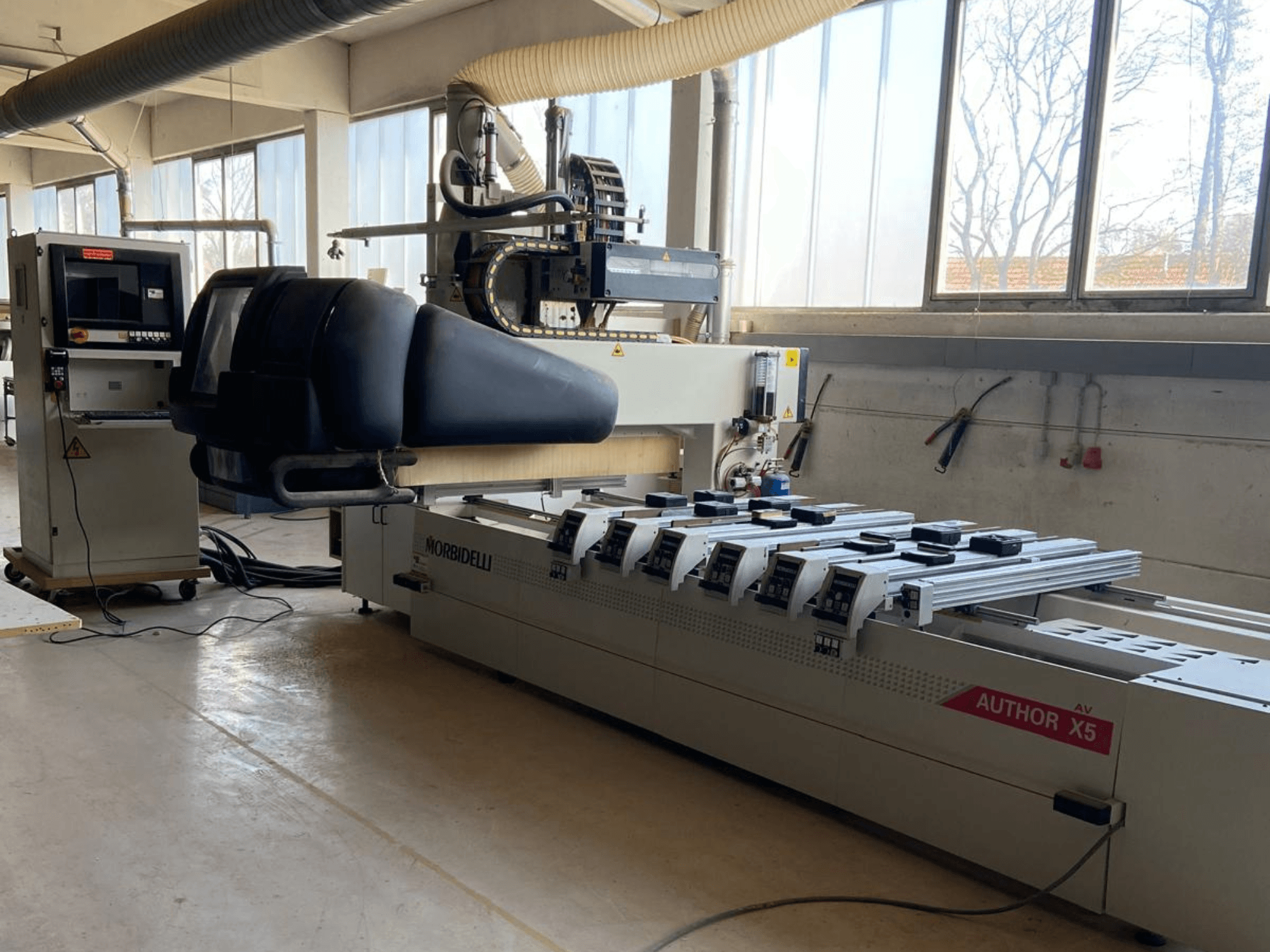

CNC centar za obradu drva MORBIDELLI Author X5 u radionici, s bočnom slikom upravljačke ploče i područja obrade.
CNC centar za obradu drva MORBIDELLI Author X5 u radionici, s bočnom slikom upravljačke ploče i područja obrade.

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

26.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 5-osni MORBIDELLI Author X5 proizveden je 2008. godine. Ima radno polje od 3050 mm u X smjeru, 1348 mm u Y smjeru i 400 mm u Z smjeru. Stroj je opremljen snažnim vretenom od 11 kW i izmjenjivačem alata s 12 pozicija. Ako tražite visokokvalitetne CNC mogućnosti obrade drva, razmislite o stroju MORBIDELLI Author X5 koji imamo na prodaju. Kontaktirajte nas za više detalja.

Pregled

  • brand: MORBIDELLI
  • godina: 2008.
  • MODEL: Author X5
  • namjena: CNC obrada
  • Lokacija: Njemačka
  • vrsta stroja: CNC stroj za obradu drva
  • brand upravljačke jedinice:

Tehničke informacije - MORBIDELLI Author X5

Dimenzije

  • Težina stroja: 3500 kg

Pokret

  • Broj osi: 5
  • Putovanje osi X: 3460 mm
  • Putovanje osi Y: 1615 mm
  • Putovanje osi Z: 400 mm

Tehničke specifikacije

  • Snaga vretena: 11 kW
  • Brzina vretena: 20000 RPM

Dodatne informacije

  • Napon: 400 V

  • Frekvencija: 50 Hz

  • Struja: 48 A

  • Napajanje: 400 V, 50/60 Hz

  • Potrošnja energije: 28 kVA

  • Radno polje: X 3050 mm, Y 1348 mm, Z 400 mm

  • Velike brzine: X 50 m/min, Y 45 m/min, Z 22 m/min

  • Pogonski sustav: kuglični vijak u X/Y/Z osima

  • Obrada njihala: da

  • Vreteno: 5-osno Morbidelli glodačko vreteno

  • Rotacija C osi: 640 stupnjeva

  • Rotacija osi B: +/- 100 stupnjeva

  • Snaga invertera: 18 kW

  • Držač alata: HSK 63F

  • Minimalna udaljenost stola od vretena: 40 mm

  • Izmjenjivač alata: stražnji prostor za alat u X osi

  • Položaji mjenjača alata: 12

  • Maks. promjer alata: 240 mm

  • Maks. duljina alata: 220 mm

  • Maks. težina alata: 8 kg

  • Radni stol: vakuumski sustav stezanja

  • Vakuumski tlak: 3000 Pascala

  • Upravljački sustav: NUM 1040

  • Operativni sustav: Windows XP Professional

  • Procesor: 32-bitni Pentium

  • RAM: minimalno 256 MB

  • Tvrdi disk: minimalno 2 GB

  • Zaslon: 17 inča

  • Sučelje: RS232

  • Tlak zraka: 6 do 8 bara

  • Potrošnja zraka: 250 NL/min

  • Priključak za usisavanje prašine: 250 mm

  • Brzina protoka zraka: 30 m/s

  • Dimenzije stroja: cca. 5300 x 2200 x 2500 mm

  • Potreban prostor: cca. 6300 x 4000 x 3000 mm

  • Sigurnosna oprema: Zaštitni sustav sukladan CE standardima

  • Centralno podmazivanje: automatsko

  • Glava za bušenje: 12 + 6 vretena

  • Vertikalna vretena (smjer Y): 5

  • Vertikalna vretena (smjer X): 8

  • Horizontalna vretena (smjer X): 4

  • Horizontalna vretena (smjer Y): 2

  • Vertikalni razmak vretena: 32 mm

  • Horizontalni razmak vretena: 64 mm

  • Brzina bušenja: 4000 okretaja u minuti

  • Snaga bušilice: 2,2 kW

  • Držač alata za bušenje: M10

  • Pneumatski hod: 60 mm

Dodatna oprema

  • Transporter za strugotine (uključen)

  • Vakuumska pumpa 250 m3/h

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
