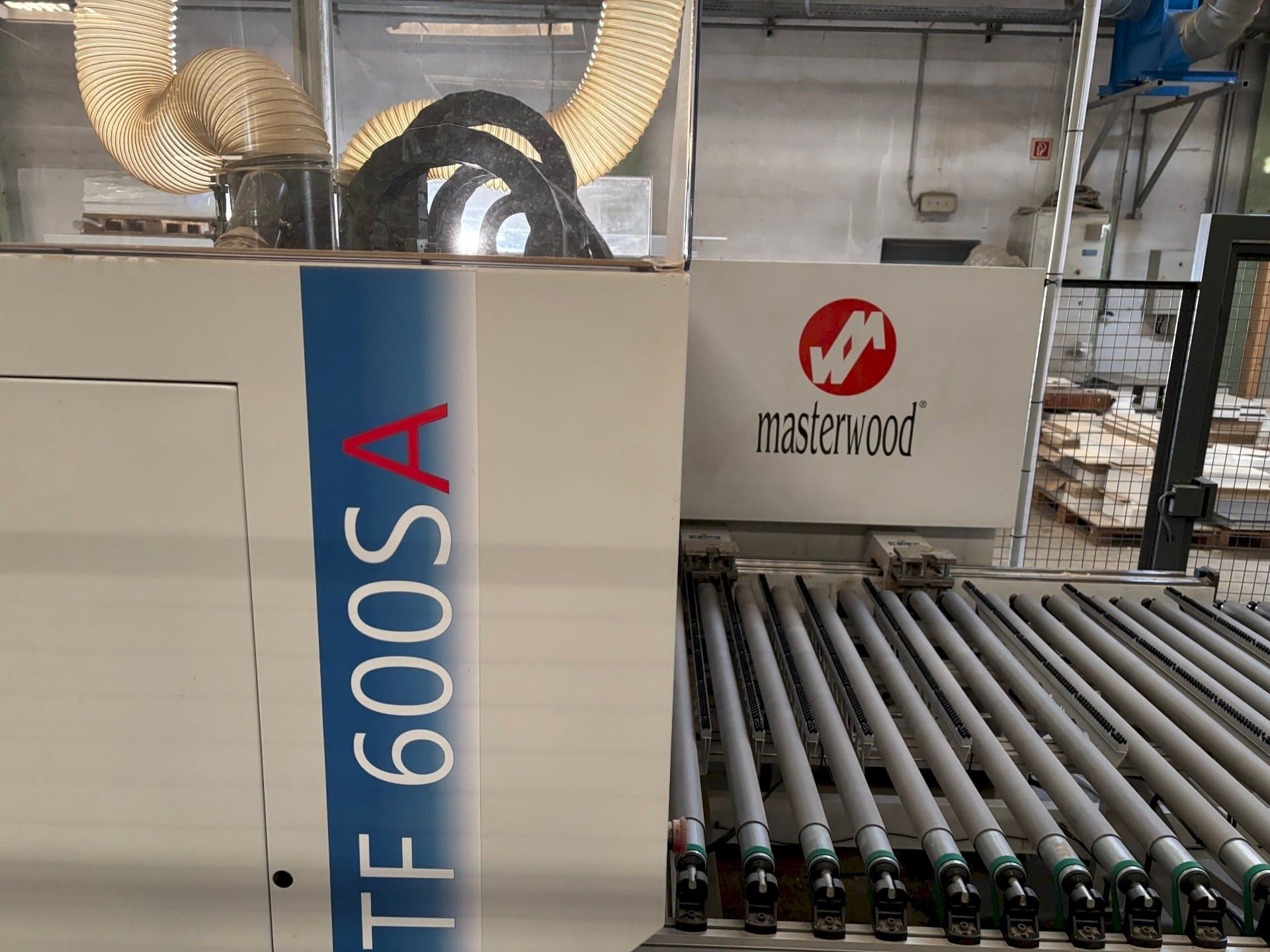

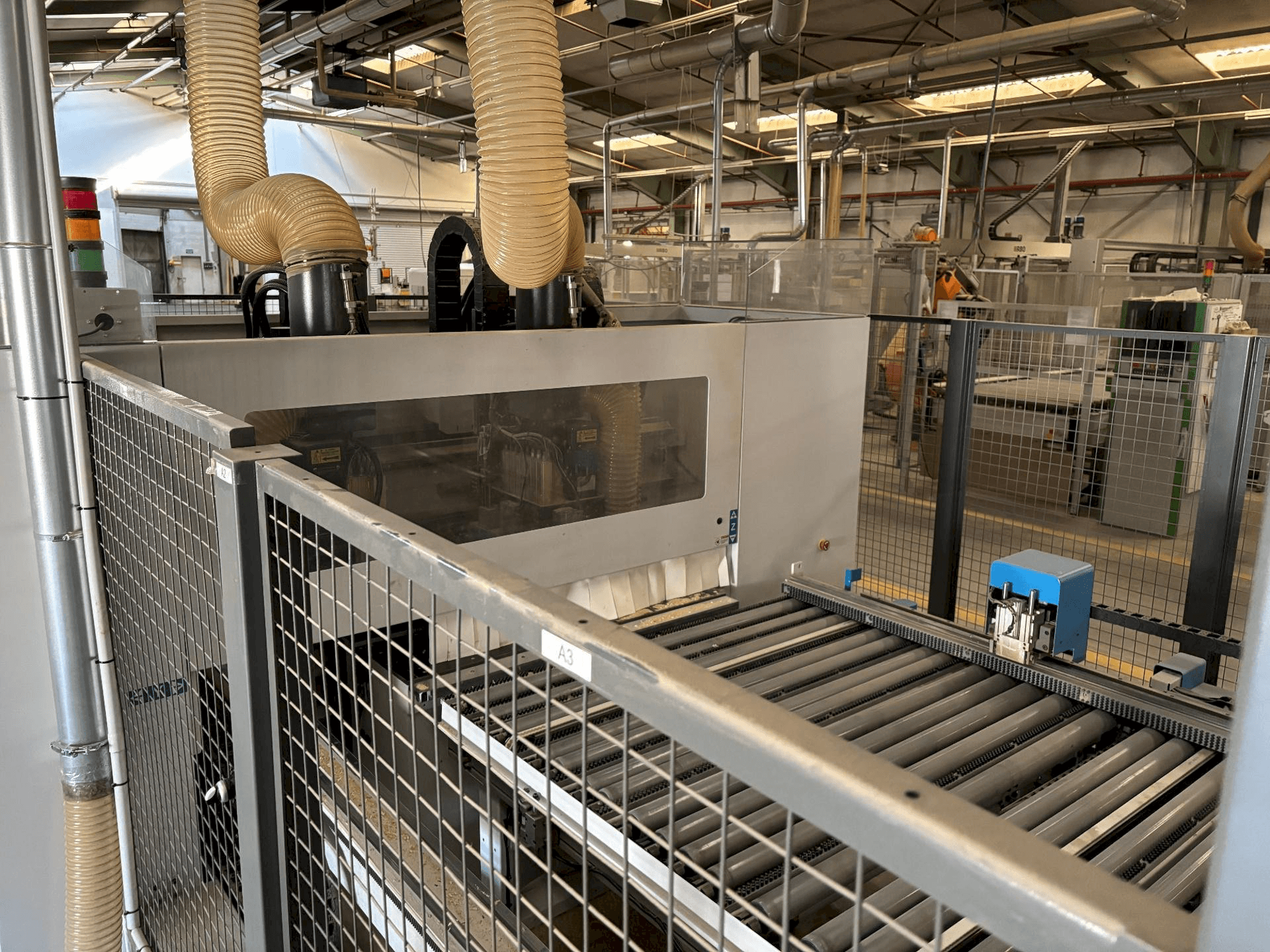

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

Rabljeni obradni centar marke: Masterwood Tip: MasterDrill TF 600 SA Godina: 2020 S obradnim centrom TF 600 SA, ploče različitih veličina mogu se obrađivati jedna za drugom sa svih 6 strana bez prekida. Obradci se transportiraju duž X-osi pomoću dvije neovisne hvataljke. Hvataljke su NC-upravljane i služe i kao referentni graničnik za poravnavanje obradaka. Također su opremljene uređajem za automatsko mjerenje debljine obratka. Maks. brzina pomaka hvataljke: 130 m/min. Minimalne i maksimalne dimenzije obratka: - Debljina obratka: 8~ 60 mm - Duljina obratka: 400 ~ 2500 mm - Širina obratka: 400 ~ 950 mm Glave za bušenje: - Glave za bušenje izrađene su od jednog odljevka od aluminijske legure. Dvije glave za bušenje obrađuju obratak odozgo, jedna odozdo. Ovaj raspored glava za bušenje čini TF 600 SA svestranim strojem s visokom dinamikom bušenja. Gornje glave za bušenje: - Vertikalne bušilice u X smjeru: 7+7 - Vertikalne bušilice u Y smjeru: 5+5 - Horizontalne bušilice u X smjeru: 2x2 + 2+2 - Horizontalne bušilice u Y smjeru: 2+2 donja glava za bušenje: - vertikalne bušilice: 3x3 Pila za utore: - Pila za utore montirana na gornju glavu za bušenje blizu graničnika omogućuje utore u X smjeru (maksimalni promjer lista pile = 125 mm). Utori se mogu rezati od minimalno 55 mm do maksimalno 850 mm. Vreteno za glodanje 2x3,5 kW: Tehnički podaci: - Maksimalna snaga: 3,5 kW - Maksimalna brzina: 18 000 o/min - Rotacija desno-lijevo - Pogon pomoću invertera - Držač alata ER 25 - Zračno hlađenje Točnost pozicioniranja jedinica je +/- 1/10 mm Automatsko istovar obratka: Motorizirana transportna traka sa senzorskim upravljanjem. CNC i softver: - Radni stol stroja u potpunosti je upravljan NC-om i jamči kontinuirano fiksiranje ploča u svim radnim položajima. Svi pokreti u najširoj mogućoj potpornoj površini na obratku. Stezni uređaji aktiviraju se ovisno o radnoj jedinici. Radni stol opremljen je NC-upravljanim bočnim poravnavačem koji osigurava savršeno poravnanje ploče obratka. Masterwork: - Masterwork omogućuje operateru stroja brzo i jednostavno programiranje. Softver može uvesti najvažnije formate podataka kao što su DCF i XML. Master Drill: Sučelje čovjek-stroj za upravljanje operativnim aktivnostima (održavanje/oprema). Trepan: Sučelje koje operater koristi za ručne operacije i operacije s opremom. Čitač barkodova: - Motorizirani valjkasti transporter za utovar obradaka u ulazni otvor. - Softver za pokretanje CAM-a Palette za Masterwood TF 600 SA - Automatski skener barkodova u ulaznom otvoru Napomena: Tehnički podaci i opisi kopirani su iz originalne potvrde narudžbe. Podaci su samo u informativne svrhe i nisu obvezujući.
