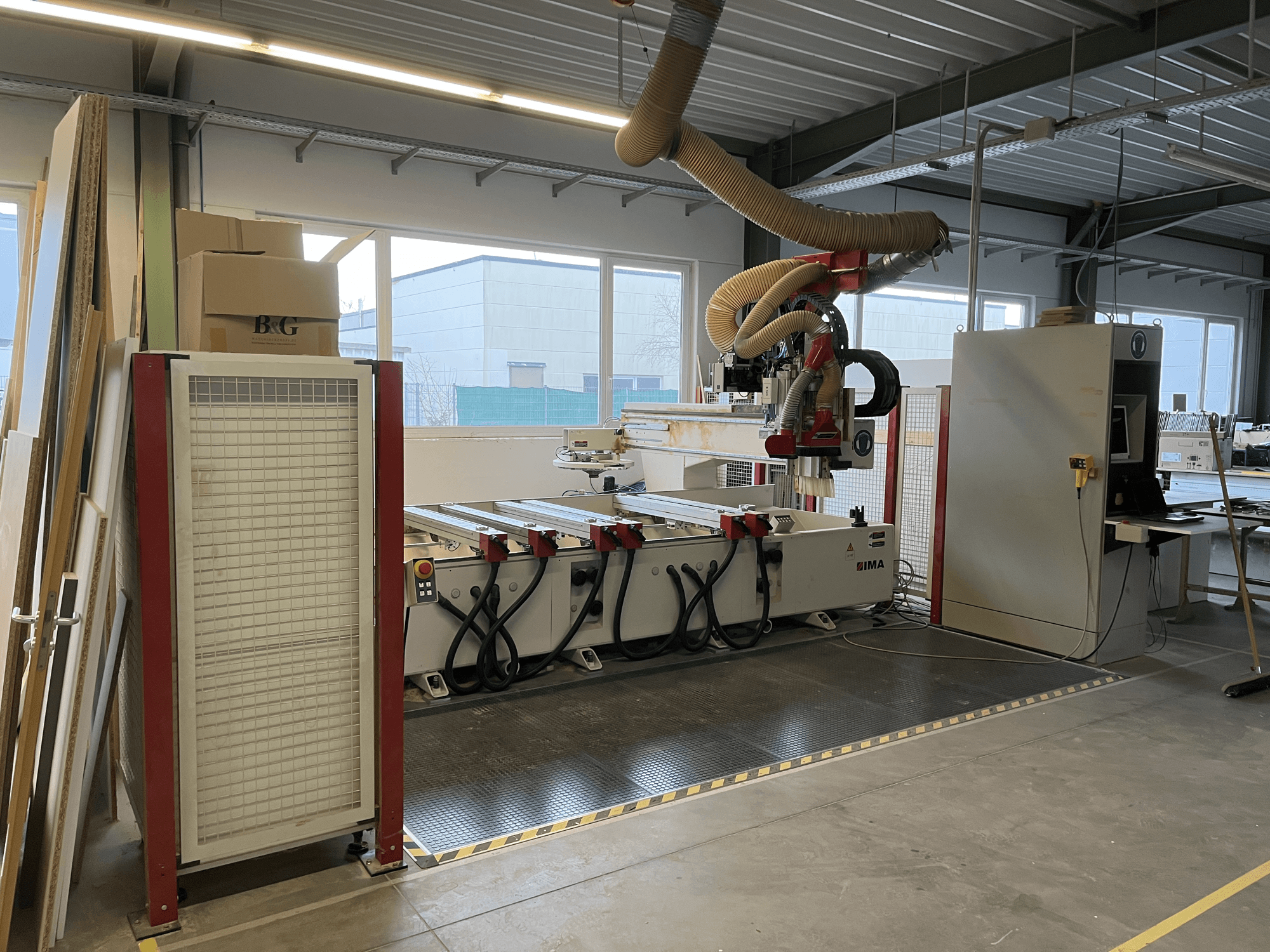

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Radno područje X: 3000 mm

• Radno područje Y: 1200 mm

• Maks. visina stezanja Z1: 100 mm

• Maks. debljina obratka Z2: ovisno o opremi/primjeni

• Visina stola: cca. 1000 mm

• Rad njihala X: 2 × 1400 mm

• Slobodni prostor središta X: 200 mm

• Alternativni rad njihala X: 2 × 900 mm

• Slobodni prostor, alternativa središta X: 1200 mm

• Težina stroja: cca. 6000 kg

• Sustav vođenja: precizne linearne vodilice kaljene cca. 62 HRC

• Centralno podmazivanje: automatsko za sve glavne osi i kuglični vijak

• Pogonski sustav: AC servo motori s enkoderom

• X/Y pogon: zupčanik i letva

• Z pogon: kuglični vijak

• Brzina pomicanja: 40 m/min

• Brzi pomak X/Y: 80 m/min

• Brzi pomak Z: 25 m/min

• Ubrzanje: 3 m/s²

• Priključak za usisavanje, glavno vreteno: 300 mm

• Priključak za usisavanje vretena za bušenje: 120 mm

• Brzina zraka: cca. 28 m/s

• Volumen zraka: cca. 7080 m³/h

• Kapacitet vakuumske pumpe: 100 m³/h

• Priključak komprimiranog zraka: 1/2"

• Tlak zraka: 6 bara

• Upravljački napon: 24 V DC

• Priključna snaga: cca. 24 kVA

• Napajanje: 3/N/PE 400/230 V 50 Hz

• Frekvencijski pretvarač: 0–480 Hz

• Temperatura okoline: +15 do +35 °C

• Upravljački sustav: IMATRONIC NT 231

• Interpolacija: linearna po svim osima, kružna 2.5D

• Rezolucija: 0,001 mm

• Vreteno: HSK F63

• Sila stezanja alata: 11000 N

• Maks. težina alata: 6 kg

• Raspon brzine: 1500–18000 o/min

• Snaga vretena: 7,5 kW

• Hlađenje: vodeno hlađenje

• CNC os: rotirajuća za 360°

• Vrsta spremnika alata: mjenjač ploča

• Položaji alata: 18

• Maks. duljina alata: 150 mm

• Maks. promjer alata: 100 mm (150 mm sa slobodnim položajima susjeda)

• Maksimalno opterećenje: 60 kg

• Motor pile: 1,5 kW

• Brzina pile: 5600 o/min

• Promjer lista pile: maks. 150 mm

• Bušilica: 14 vretena

• Hod vretena: 70 mm

• Pogon: 2,2 kW

• Brzina: 3150 o/min

• Maks. promjer svrdla: 20 mm

• Vretena adapterske glave: 4

• Maksimalna brzina: 6000 o/min

• Maks. promjer svrdla: 12 mm

Oprema stola:

• 6 podesivih potpornih krakova

• 12 vakuumskih čašica 114 × 159 × 100 mm

• 6 vakuumskih čašica 125 × 75 × 100 mm

• Vakuumski sustav: 2-kružni sustav stezanja

• Dimenzije električnog ormara: 2000 × 1800 × 600 mm

NEDOSTATAK:

• Glavno vreteno više ne otpušta izmjenjivu glavu bušilice
