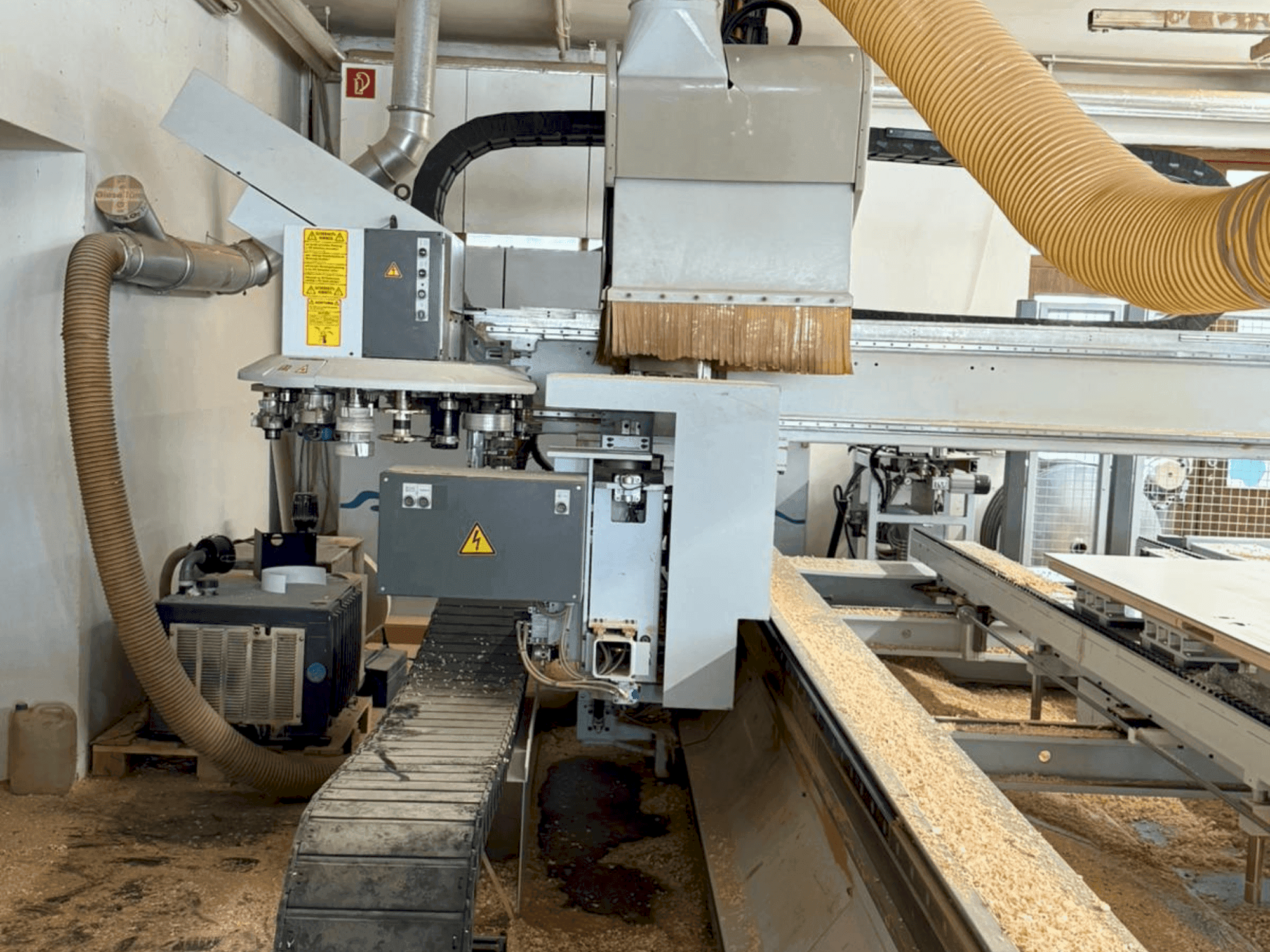

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Upravljanje/Softver: Homatic CNC upravljanje; WOODWOP CNC programski sustav; Postprocesor

• Kapacitet obratka:

  • Duljina 800–3000 mm; Širina 350–1400 mm; Debljina maks. 70 mm s glodanjem ruba / 80 mm

  • Širina friza min. 120 mm; Težina maks. 150 kg

• Stol/Stezanje:

  • Kontinuirani stol (D-stol)

  • Uzdužna konzola 1 fiksna; uzdužna konzola 2 ručno podešavanje širine Y-a

  • 8 vakuumskih stezaljki 125 x 50 x 100 mm

  • Radna visina donjeg ruba obratka 950 mm

  • Jedinica za pomicanje vakuumskih stezaljki na nosaču jedinice s pneumatskom produžnom konzolom (maks. 4 stezaljke po uzdužnoj konzoli)

• Podešavanje širine (uzdužna konzola/D-stol): Servo pogon, po uzdužnoj konzoli

• Granični vijak za prepust gornjeg sloja: Uređaj za podizanje/rotiranje, maks. 20 mm gornjeg sloja, hod 110 mm, individualno odabirljiv, nadziran krajnji položaj (za ručno postavljanje vrata)

• Glavno vreteno:

  • Brzina 1500–18000 o/min (VFD 15 kW), puna nazivna snaga od 12000 o/min

  • Promjer alata maks. 180 mm (glodanje) / 200 mm (brušenje); Usisavanje prostora za sve alate/jedinice

• Agregatno sučelje/C-os:

  • Pneumatsko i okretno pogonsko sučelje

  • C-os s pogonom momenta i trotočkovnim osloncem

• Mjenjač alata:

  • 18-pozicijski mjenjač diskova za HSK F63; težina alata 6 kg; maks. duljina alata 200 mm

  • Konfiguracije: 18 x Ø maks. 130 mm; ili 9 x Ø maks. 180 mm + 9 x Ø maks. 70 mm; brusni alati Ø maks. 200 mm

  • Mjenjač se može podići za preuzimanje tijekom putovanja (lijeva strana)

• Jedinice/agregati (za mjenjač alata osim ako nije drugačije navedeno):

  • Jedinica za bušenje/glodanje, 4 vretena: ER25 do Ø16 mm prihvat, maks. izbočina 50 mm, maks. brzina 13500 o/min, neograničeno okretanje preko C-osi

  • Jedinica za glodanje kućišta brave, 2 vretena D=16/20: suprotno rotirajuća, 12000 o/min, integrirano ispuhivanje, neograničeno okretanje preko C-osi

  • Okretna pila/bušilica: ručna 0–90°, prirubnica Ø30 mm, TK Ø52 mm, pripremljeno za poprečnu pilu Ø maks. 180 mm, stezna glava s Weldon prihvatom D=10 mm, maks. brzina 9000 o/min, okretna C-osa

  • Držač glodala D=30 s vodilicom strugotine: duljina trna 45/80 mm, ploča za vođenje strugotine kontrolirana preko C-osi, prostor za izmjenu Ø 140 mm

  • Jedinica za glodanje u ravnini: simultano gore/dolje, radijus ruba maks. R12 mm, min. vanjski radijus ~R5 mm / unutarnji radijus ~R30 mm pod 90°, skeniranje gore/dolje/bočno, neograničeno zakretanje C-osi, maks. brzina 12000 o/min, maks. debljina obratka 50 mm, min. prepust ~35 mm, s uskim pipcima

  • WPL glava noža: kut izvlačenja 5°, Ø 70 mm

• Oprema za lijepljenje/rubljenje:

  • Pogonsko vreteno/V za jedinice za lijepljenje: montirano na desnoj strani nosača; poprečni klizač s Y anti-reb hodom i Z produžetkom hoda; anti-reb vreteno s C-osom i električnim/elektroničkim sučeljem; namjenska Z-os

  • Jedinica za lijepljenje 4 strane, 90 mm (za glavno vreteno): ravni rubovi s direktnim nanošenjem ljepila; 1 valjak za predpresu + 1 pneumatski valjak za naknadnu prešu (programabilan); unutarnji radijus min. R40 pod kutom od 90°; visina ruba maks. 90 mm; debljina furnira 0,4–1 mm; zona preklapanja pod pritiskom na glavnom vretenu s reaktivacijom vrućeg taljenja

  • Uređaj za pridržavanje ruba, ručno podešavanje

• Časopis/pickup:

  • Prostor za prihvat na X-nosaču za izmjenjivu posebnu jedinicu (npr. motorno pogonjeno okretno vreteno za obradu)

• Povezivost: Ethernet mrežna veza

Dodatna oprema

• Transportna traka za strugotine: Integrirano odlaganje strugotina/otpada putem trake za strugotine ispod uzdužnih prečki

• Vakuumska pumpa: 100/140 m³/h

• Vanjska stanica za prethodno rezanje s 3-faznim valjkom, automatska:

  • Okretni stol s valjcima na strani operatera; valjak Ø 800 mm

  • Duljina ruba min. 350 mm; visina ruba maks. 90 mm

  • Nadzor preostale duljine ruba s zaustavljanjem pomaka na 2400 mm
