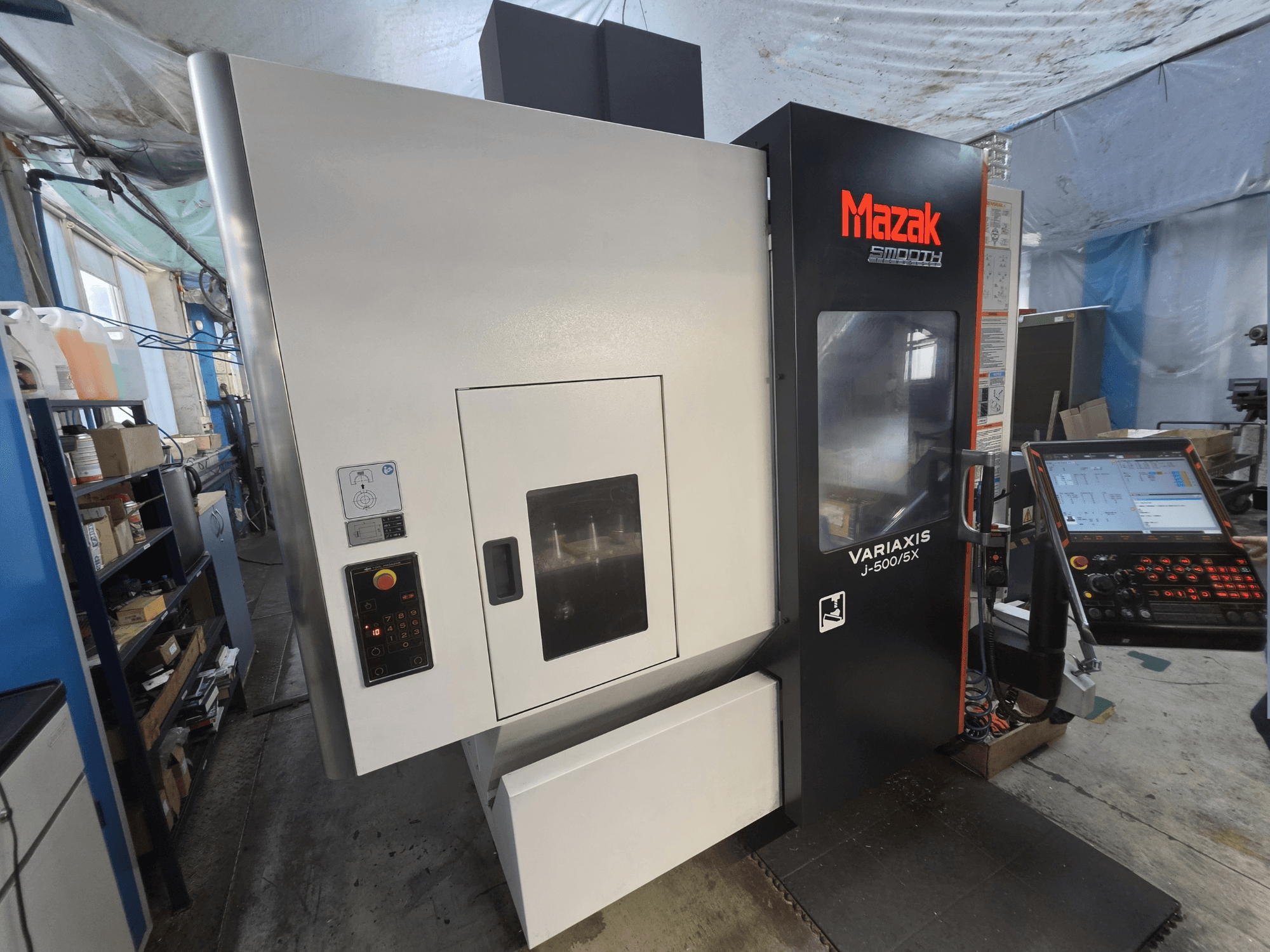

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC upravljanje: MAZATROL SmoothX s 19-inčnim zaslonom u boji osjetljivim na dodir

Radna sposobnost i putovanja

• Nagib A-osi: -120° do +30°

• Rotacija C-osi: ±360°

• Korak indeksiranja A/C: 0,0001°

• Brzi pomak X/Y/Z: 30.000 mm/min

• Maks. posmak rezanja X/Y/Z: 30.000 mm/min

• Vrijeme indeksiranja A-osi: 0,6 s po 90°

• Vrijeme indeksiranja C-osi: 0,55 s na 90° / 1,05 s na 180°

Stol i razmaci

• Nagibni/rotacijski stol (A/C osi)

• Veličina stola: 500 × 400 mm

• Stol s T-utorima (prema konačnoj konfiguraciji)

• Razmak od vrha vretena do površine stola (stol vodoravno): 50–560 mm

• Razmak od vrha vretena do središta stola (stol okomito): 40–550 mm

Vreteno

• Hladnjak vretena sa spremnikom ulja za hlađenje od 16 l

• Programabilna orijentacija vretena u koracima od 1°

Časopis za alate i ATC

• ATC s funkcijom oporavka; digitalni zaslon spremnika i vanjska upravljačka ploča

• Odabir alata: fiksne adrese s automatskim odabirom najkraćeg puta

• Zatezni klin: Yamazaki ANSI

• Maks. duljina alata: 300 mm

• Maks. promjer alata sa susjednim alatima: 90 mm

• Maksimalni promjer alata s praznim susjednim utorima: 130 mm

• Vrijeme od čipa do čipa: 6,20 s

Mjerenje i ispitivanje

• Renishaw RMP600 radio sonda za obradak

• MAZA-CHECK sustav

• Automatsko mjerenje duljine alata i detekcija loma alata

• G37 automatsko mjerenje duljine alata

• Apsolutni sustav pozicioniranja

Upravljanje rashladnom tekućinom i strugotinom

• Visokotlačni protok rashladne tekućine kroz alat: cca. 15 kgf/cm² (≈14,7 bara), cca. 35 L/min

• Spremnik rashladne tekućine: 300 L

• Sustav za ispiranje rashladnom tekućinom i ručni pištolj za ispiranje

• Hlađenje za kuglične vijke X/Y/Z

• Zračni mlaz obratka

Upravljanje i softver

• MAZATROL SmoothX CNC

• EIA/ISO programski paket

• Simultano upravljanje s 5 osi

• Dodatni paket za 5-osnu obradu za SmoothX

• 3D rotacija koordinata

• Glatko sinkrono kuckanje

• G00 Konstanta nagiba (brza optimizacija)

• Glatko ponovno pokretanje

• Nagnuta ravnina obrade

• Inverzni vremenski napon

• Prošireni odmaci radnog komada: 300 parova

• Varijabilni makroi: 600 varijabli

• Brza obrada i zaglađivanje

• Geometrijska kompenzacija za rotacijske osi

• Sučelja: USB, LAN, SD kartica

Konstrukcija, sigurnost i druge značajke

• Elektronički ručni kotač

• Trobojni signalni toranj

• Automatsko uključivanje/isključivanje i zagrijavanje stroja

• Linearne vodilice s valjcima

• Potpuno kućište s gornjim poklopcem; zaključana vrata operatera

• Rasvjeta radnog prostora

• Inteligentni sigurnosni štit (ISS)

• CE oznaka

Dodatna oprema

• CROWTHER desni zglobni transporter strugotine (za obradu čelika)

• GX500 jedinica za ekstrakciju magle s pripremom za ekstrakciju

• Energetski transformator za europsko tržište

• Komplet za ugradnju stroja

• Poljski priručnici i sigurnosne naljepnice
