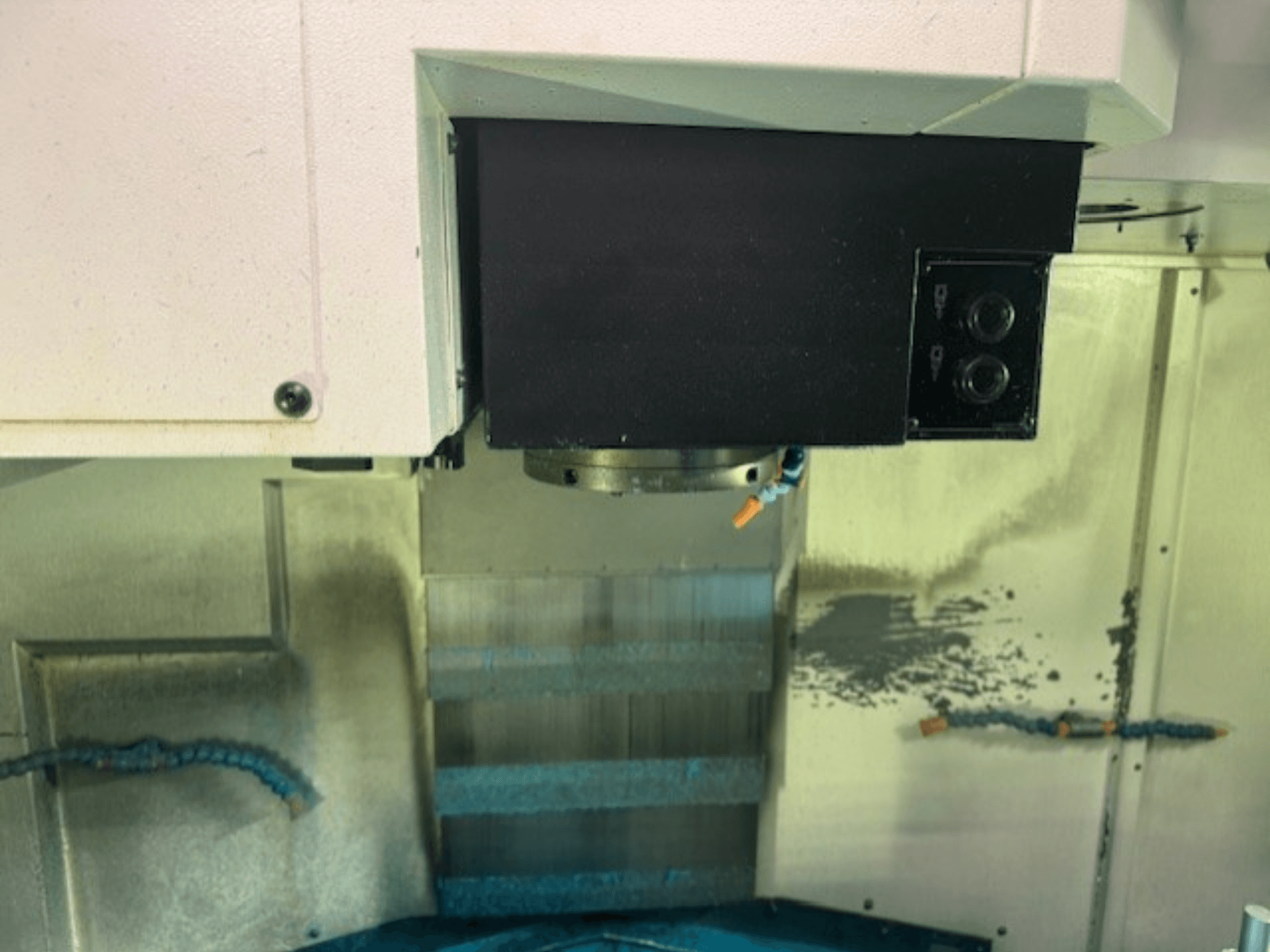

Krupni plan upravljačke ploče i držača alata CNC glodalice, s prikazom detalja marke, gumba i radne površine.
Krupni plan upravljačke ploče i držača alata CNC glodalice, s prikazom detalja marke, gumba i radne površine.

Mazak - VCS 530CHU-MIL-MAZ-2014-00002

72.000 €
GINDUMACOVA cijena
(Franko tvornica)
Zatražite službenu ponudu
Razgledajte stroj
Pošaljite protuponudu
Preuzmite PDF

Imate li dodatnih pitanja? Kontaktirajte nas!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontaktirajte na Whatsappu
Prikaži na izvornom jeziku

Ovaj 3-osni vertikalni obradni centar Mazak VCS 530C proizveden je 2014. godine. Ima veličinu stola 1300x550 mm, X/Y/Z hodove od 1050/530/510 mm i maksimalnu brzinu vretena od 12000 min⁻¹. Stroj podržava opterećenje stola do 1200 kg i uključuje spremnik s 30 alata s brzom izmjenom alata od 2,8 sekundi. Razmislite o kupnji ovog vertikalnog obradnog centra Mazak VCS 530C. Kontaktirajte nas za više informacija o ovom stroju.

Pregled

  • brand: Mazak
  • godina: 2014.
  • MODEL: VCS 530C
  • namjena: Glodanje
  • Lokacija: Mađarska
  • vrsta stroja: Vertikalni obradni centar

Tehničke informacije - Mazak VCS 530C

Dimenzije

  • Visina stroja: 2808 mm
  • Duljina stroja: 2929 mm
  • Težina stroja: 6800 kg
  • Opterećenje stola: 1200 kg

Pokret

  • Broj osi: 3
  • Pomak X osi: 1050 mm
  • Pomak Y osi: 530 mm
  • Pomak Z osi: 510 mm

Tehničke specifikacije

  • Maksimalna težina alata: 8 kg
  • Snaga vretena: 18.5 kW
  • Brzina vretena: 12000 RPM

Dodatne informacije

  • Stol

    • Veličina (X): 1300 mm

    • Veličina (Y): 550 mm

    • T-utori: 5 kom; širina 18 mm; razmak 100 mm

  • Putovanja i udaljenosti

    • Udaljenost vrha vretena od stola: 150–660 mm

    • Udaljenost vretena od stupa: 586 mm

  • Vreteno

    • Konus: 7/24 konus br. 40

    • Snaga motora: 18,5 kW (5 min), 15 kW (10 min), 7,5 kW (kontinuirano)

    • Maks. okretni moment: 95,5 Nm

  • Brzine pomicanja

    • Brzi pomak (X/Y/Z): 42 m/min

    • Brzo ubrzanje/usporavanje: 0,6 G

    • Maks. posmak rezanja (X/Y/Z): 8 m/min

  • Točnost

    • Točnost pozicioniranja (X/Y/Z): 0,012 mm

    • Ponovljivost (X/Y/Z): 0,008 mm

  • Časopis za alate

    • Kapacitet: 30 alata

    • Sučelje alata: ISO 40

    • Maks. promjer alata: 80 mm (125 mm s praznim susjednim utorima)

    • Maks. težina alata: 8 kg (kombinirano 120 kg)

    • Maks. duljina alata: 350 mm

    • Vrijeme izmjene alata (od alata do alata): 2,8 s

  • Dimenzije stroja

    • Širina: 2950 mm

  • Komunalne usluge

    • Napajanje: trofazni AC 400 V ±10%, 50–60 Hz

    • Ukupna/kontinuirana potrebna snaga: 29,96 kVA

    • Komprimirani zrak: 5–9 bara; 200 l/min

    • Kapacitet spremnika rashladne tekućine: 250 litara

*Može postojati razlike između prikazanih podataka i stvarnih vrijednosti, to bi trebao potvrditi prodajni predstavnik.
