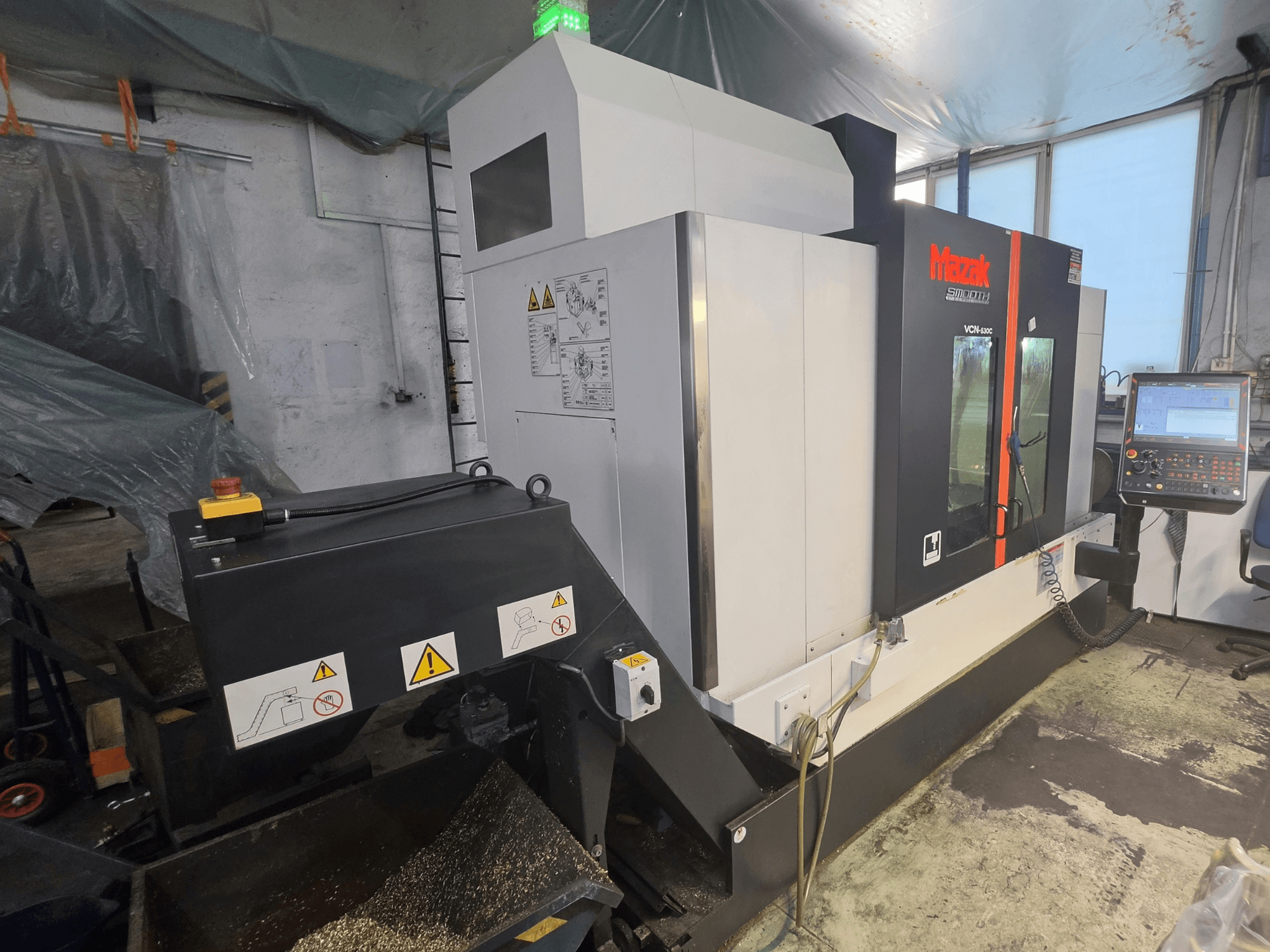

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Radno područje i putovanja

• Razmak od stola do vrha vretena: 150–660 mm

• Površina stupa do središta vretena: 586 mm

Stol

• Dimenzije: 1300 × 550 mm

• T-utori: 5 × 18 mm; razmak 100 mm

Vreteno

• Pogon: Električno odabrani dvopojasni

• Provrt ležaja vretena: 70 mm

• Vrijeme ubrzanja: 2,0 s

• Snaga motora: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Brzine pomicanja

• Brzi pomak X/Y/Z: 42 m/min

• Rezanje unatrag X/Y/Z: 1–42 000 mm/min

Automatski mjenjač alata

• Maks. promjer alata: 80 mm (susjedni alati) / 125 mm (susjedni džepovi prazni)

• Maks. duljina alata: 350 mm (od mjerne linije)

• Odabir alata: MAZATROL slučajna memorija, najkraći put

• Vrijeme od alata do alata: 1,3 s

Upravljanje rashladnom tekućinom i strugotinom

• Visokotlačno rashladno sredstvo kroz vreteno: cca. 15 kgf/cm² (~14,7 bara)

• Spremnik rashladne tekućine: 250 L

• Ispiranje rashladne tekućine za poklopce

• Ručni pištolj za ispiranje

• Zračni mlaz obratka

• Priprema za ekstrakciju magle

Kontrolne funkcije i priprema sondiranja

• Sinkrono tapkanje

• Maksimalna veličina programa: 8 MB

• G00 Konstanta nagiba (optimizacija brzog kretanja)

• Priprema za Renishaw OMP60 mjernu sondu za obradak

Dimenzije stroja

• Površina poda: 2.880 × 3.102 mm

Dodatna oprema

• Kitagawa NC rotacijski stol, serija MR250 (Tip: MR250RAE13)

  • Datum proizvodnje: listopad 2020.

  • Težina: 85 kg

  • Uključena mehanička montaža za MR250

• CROWTHER transporter strugotine s lijevom zglobnom trakom

• Dodatna rasvjeta radnog prostora

• Trobojni LED signalni toranj

• Poljski priručnici i sigurnosne naljepnice
