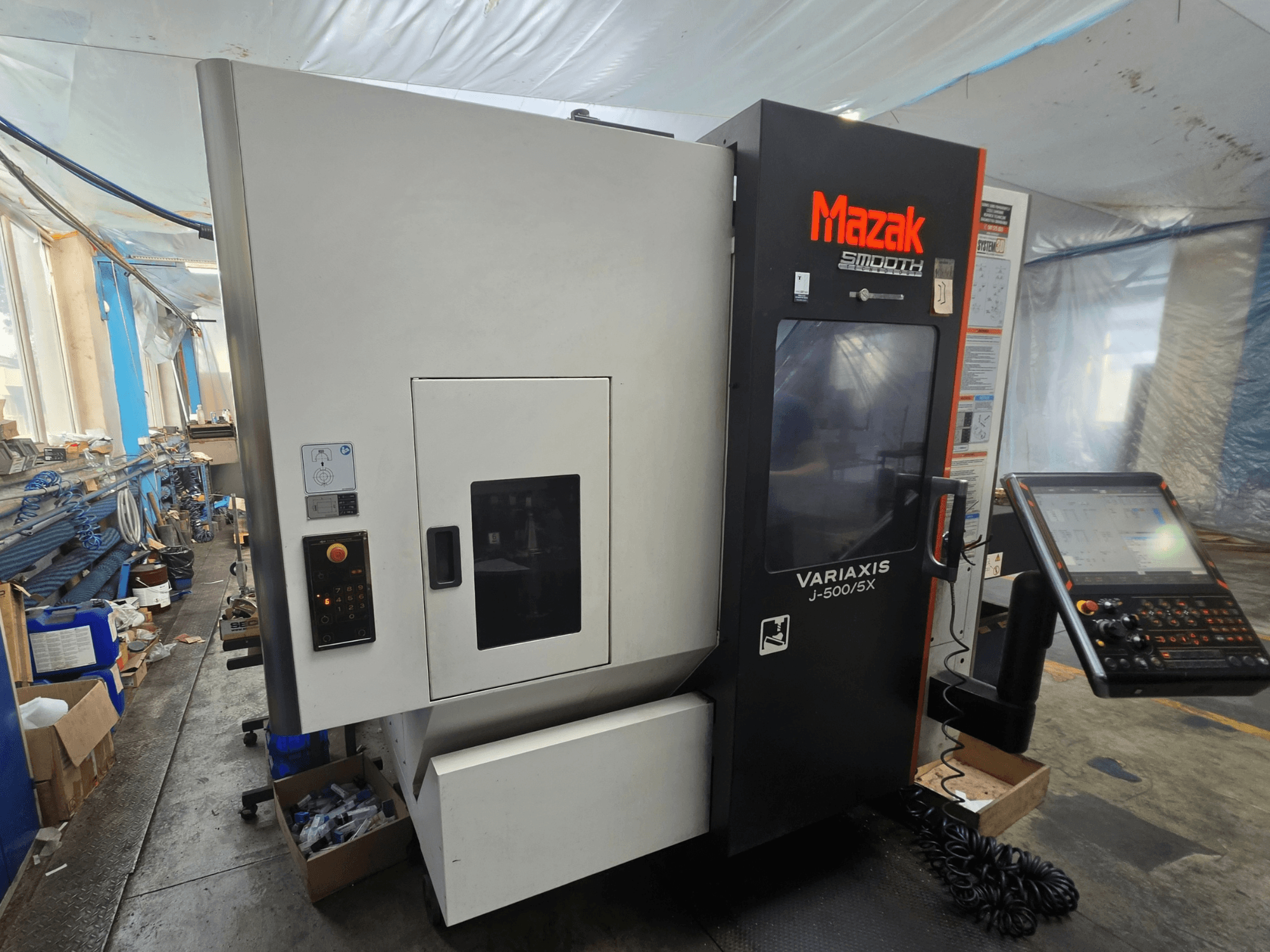

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Vrijeme rezanja („samo rezanje“): 14.396 h 54 min

• Radna sposobnost i putovanja

  • Maks. promjer obratka: 500 mm; visina: 350 mm

  • Nagib osi A: -120° do +30°; rotacija osi C: ±360°

  • Korak indeksiranja A/C: 0,0001°

  • Brzi pomak X/Y/Z: 30.000 mm/min

  • Maks. posmak rezanja X/Y/Z: 30.000 mm/min

  • Vrijeme indeksiranja A-osi: 0,6 s po 90°

  • Vrijeme indeksiranja C-osi: 0,55 s na 90° / 1,05 s na 180°

  • Vodilice: Linearne vodilice s valjcima

• Stol i razmaci

  • Nagibni/rotacijski stol s A i C osima

  • Veličina stola: 500 × 400 mm

  • Stol s T-utorima (kako je navedeno u konačnoj konfiguraciji)

  • Razmak između vrha vretena i površine stola, horizontalni stol: 50–560 mm

  • Razmak od vrha vretena do stola, okomiti stol: 40–550 mm

• Vreteno

  • Hladnjak vretena; spremnik ulja za hlađenje vretena: 16 L

  • Programabilna orijentacija vretena u koracima od 1°

• Mjenjač alata i magazin

  • ATC s funkcijom oporavka; digitalni prikaz spremnika; vanjska upravljačka ploča spremnika

  • Odabir alata: fiksne adrese spremnika s automatskim odabirom najkraćeg puta

  • Maks. duljina alata: 300 mm

  • Maks. promjer alata sa susjednim alatima: 90 mm; s praznim susjednim utorima: 130 mm

  • Vrijeme od čipa do čipa: 6,20 s

• Mjerenje i ispitivanje

  • Automatsko mjerenje duljine alata i detekcija loma alata

  • Funkcija automatskog mjerenja duljine alata G37

  • Apsolutni sustav pozicioniranja

  • MAZA-CHECK sustav

  • Priprema za sondu obratka RMP600

• Upravljanje rashladnom tekućinom i toplinom

  • Visokotlačna rashladna tekućina kroz alat (~15 kgf/cm² ≈ 14,7 bara), protok ~35 L/min

  • Spremnik rashladne tekućine: 300 L

  • Sustav ispiranja rashladne tekućine

  • Hlađenje za kuglične vijke osi X/Y/Z

• Upravljanje i softver

  • MAZATROL konverzacijsko i EIA/ISO programiranje; simultano 5-osno upravljanje u EIA/ISO

  • G00 Konstanta nagiba; Glatko ponovno pokretanje; Nagnuta ravnina obrade; Inverzno vrijeme pomaka

  • Prošireni odmaci radnog komada: 300 parova; Varijabilni makroi: 600 varijabli

  • Programiranje polarnih koordinata; Tornado ciklus obrade

  • Brza obrada i zaglađivanje; Geometrijska kompenzacija za rotacijske osi

  • Besprijekorna kontrola zavoja; Varijabilna kontrola ubrzanja

  • Sučelja: USB, LAN, SD memorijska kartica

• Sigurnost, kućište, usklađenost

  • Potpuno zatvoreno radno područje s gornjim poklopcem

  • Blokirana vrata operatera; osvjetljenje radnog prostora

  • Inteligentni sigurnosni štit (ISS)

  • CE oznaka

• Automatizacija/pomoćna sredstva za rad

  • Automatsko uključivanje/isključivanje i zagrijavanje stroja

Dodatna oprema

• Desni zglobni transporter strugotine za obradu čelika

• Energetski transformator za europsko tržište

• Komplet za ugradnju stroja

• Poljski priručnici i sigurnosne naljepnice
